SNG-V 10 1.5 V-CH-7 10.5
物料号: 10.01.29.00600

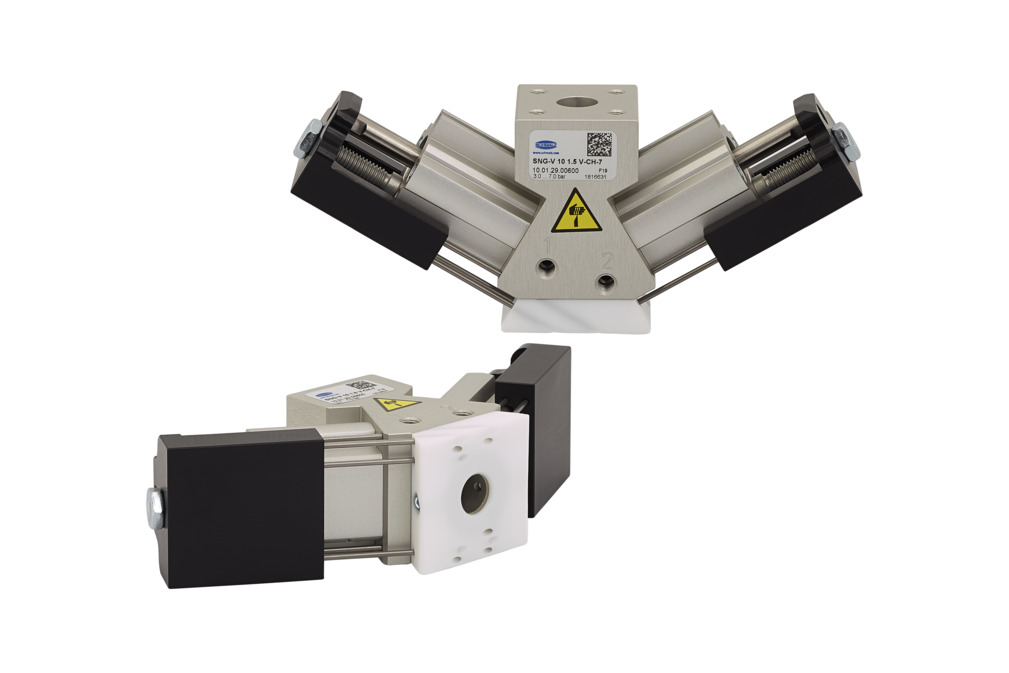

针式吸盘"SNG-V"，极为坚固版
| 针数 | 10 |
| 针直径 | 1.5 (mm) |
| 附加功能 | 变形行程，中心孔 |
| 吸盘行程 Z(NA) | 7 (mm) |
| 压力范围（操作手柄压力） [bar] | 3.0 ... 7.0 bar |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 37 mm |
| d3 | 10.5 mm |
| G1 | M5-F |
| G3 | M5-F |
| G4 | M4-F |
| H | 56 mm |
| L | 167 mm |
| W(E) | 30 ° |
| X1 | 20 mm |
| Y1 | 20 mm |
| Y2 | 29 mm |
| Z(NA) | 7 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 针数 | 10 |
| 针直径 | 1.5 mm |
| 压力范围（操作手柄压力） [bar] | 3.0 ... 7.0 bar |
| 操作手柄的工作温度 | 5 ... 60 °C |
| 安装位置 | 任何 |
| 重量 | 289 g |
| 附加功能 | 变形行程，中心孔 |
| 产品系列 | SNG-V |
文件
文件
备件
辅料
BEF-PL 38x15x11.5 G1/4-IG SNG10.01.29.00403安装固定基座
| 压力范围（操作手柄压力） [bar] | bar |
| 长度 L | 38 (mm) |
| 宽度 B | 15 (mm) |
| 高度 H | 11.5 (mm) |
| 螺纹 G1 | G1/4"-F |
| 使用結構設計 | 针式抓吸盘 |
BEF-PL 31x34x11.5 G1/4-IG SNG10.01.29.00093安装固定基座
| 使用結構設計 | 针式抓吸盘 |
| 长度 L | 31 (mm) |
| 宽度 B | 34 (mm) |
| 高度 H | 11.5 (mm) |
| 螺纹 G1 | G1/4"-F |
HTS-A2 SNG AP/AE OP10.01.29.00622支撑件系统
| 压力范围（操作手柄压力） [bar] | bar |
| 长度 L | 38 (mm) |
| 宽度 B | 15 (mm) |
| 高度 H | 9.4 (mm) |
| 使用結構設計 | 针式抓吸盘 |
| 尺寸 | AP/AE |
HTS-A3 SNG AP/AE OP10.01.29.00619支撑件系统
| 压力范围（操作手柄压力） [bar] | bar |
| 长度 L | 38 (mm) |
| 宽度 B | 15 (mm) |
| 高度 H | 9.4 (mm) |
| 使用結構設計 | 针式抓吸盘 |
| 尺寸 | AP/AE |
