SNG-V 6 0.8 V-S-5
物料号: 10.01.29.00555

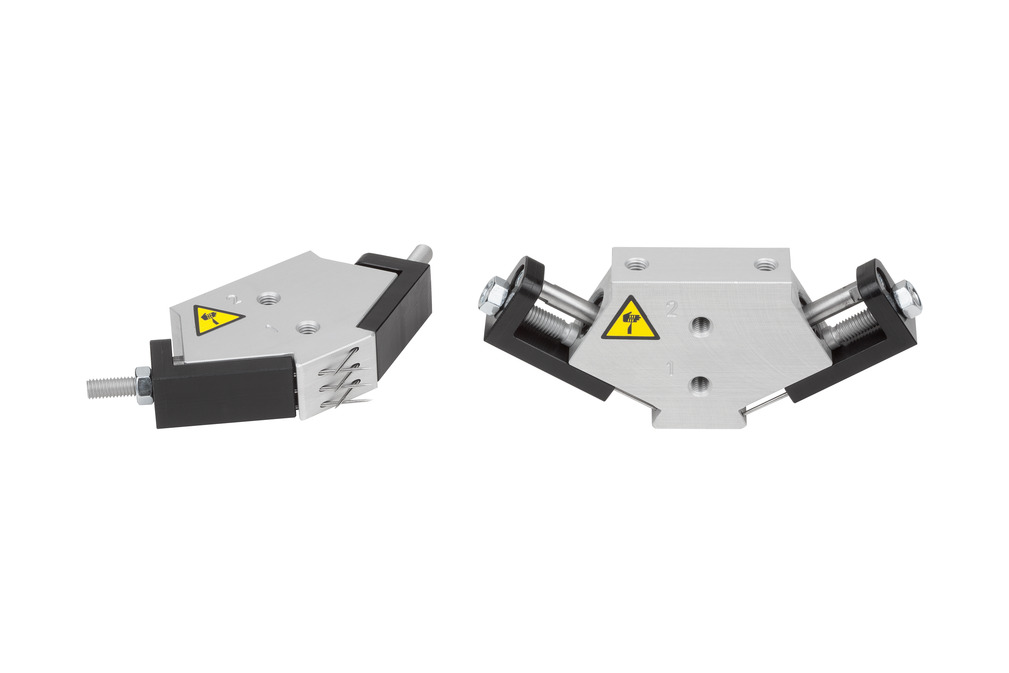

针式吸盘"SNG-V"，极为坚固版
| 针数 | 6 |
| 针直径 | 0.8 (mm) |
| 附加功能 | 可变行程 |
| 吸盘行程 Z(NA) | 5 (mm) |
| 压力范围（操作手柄压力） [bar] | 3.0 ... 6.0 bar |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 15 mm |
| G1 | M5-F |
| G3 | M5-F |
| G4 | M5-F |
| H | 39.8 mm |
| L | 115 mm |
| W(E) | 30 ° |
| X1 | 29 mm |
| X2 | 29 mm |
| Z(NA) | 5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 针数 | 6 |
| 针直径 | 0.8 mm |
| 压力范围（操作手柄压力） [bar] | 3.0 ... 6.0 bar |
| 操作手柄的工作温度 | 5 ... 60 °C |
| 安装位置 | 任何 |
| 重量 | 85 g |
| 附加功能 | 可变行程 |
| 产品系列 | SNG-V |
文件
文件
备件
辅料
BEF-PL 38x15x11.5 G1/4-IG SNG10.01.29.00403安装固定基座
| 压力范围（操作手柄压力） [bar] | bar |
| 长度 L | 38 (mm) |
| 宽度 B | 15 (mm) |
| 高度 H | 11.5 (mm) |
| 螺纹 G1 | G1/4"-F |
| 使用結構設計 | 针式抓吸盘 |
HTS-A2 SNG AP/AE OP10.01.29.00622支撑件系统
| 压力范围（操作手柄压力） [bar] | bar |
| 长度 L | 38 (mm) |
| 宽度 B | 15 (mm) |
| 高度 H | 9.4 (mm) |
| 使用結構設計 | 针式抓吸盘 |
| 尺寸 | AP/AE |
HTS-A3 SNG AP/AE OP10.01.29.00619支撑件系统
| 压力范围（操作手柄压力） [bar] | bar |
| 长度 L | 38 (mm) |
| 宽度 B | 15 (mm) |
| 高度 H | 9.4 (mm) |
| 使用結構設計 | 针式抓吸盘 |
| 尺寸 | AP/AE |
STV-GE M5-AG 610.08.02.00201管接直螺纹插头
| 螺纹 G1 | M5-M |
| 软管外直径 | 6 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 9.9 (mm) |
| 长度 L | 18.8 (mm) |
VSL 6-4 PU MI-TR10.07.09.00002真空压缩空气管
| 外部直径 D | 6 (mm) |
| 内径 d | 4 (mm) |
| 最大长度 | 500 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 35 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
