SNG-DL 1.2 24
物料号: 10.01.29.00011

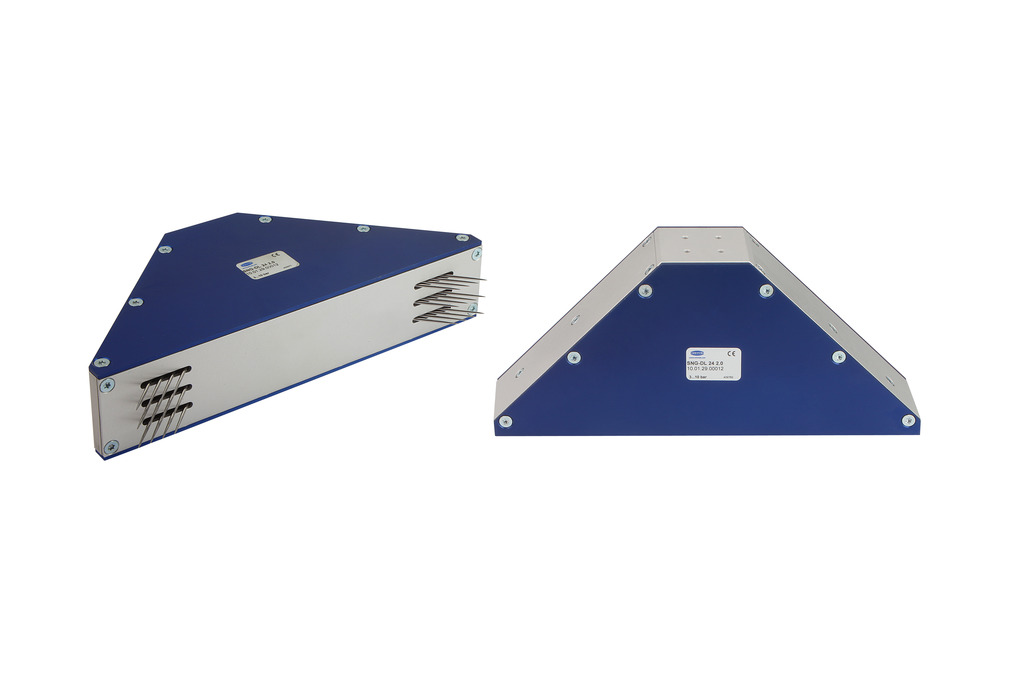

针式吸盘"SNG-DL"，大号坚固版
| 针数 | 24 |
| 针直径 | 1.2 (mm) |
| 吸盘行程 Z(NA) | 17.5 (mm) |
| 压力范围（操作手柄压力） [bar] | 3.0 ... 10.0 bar |

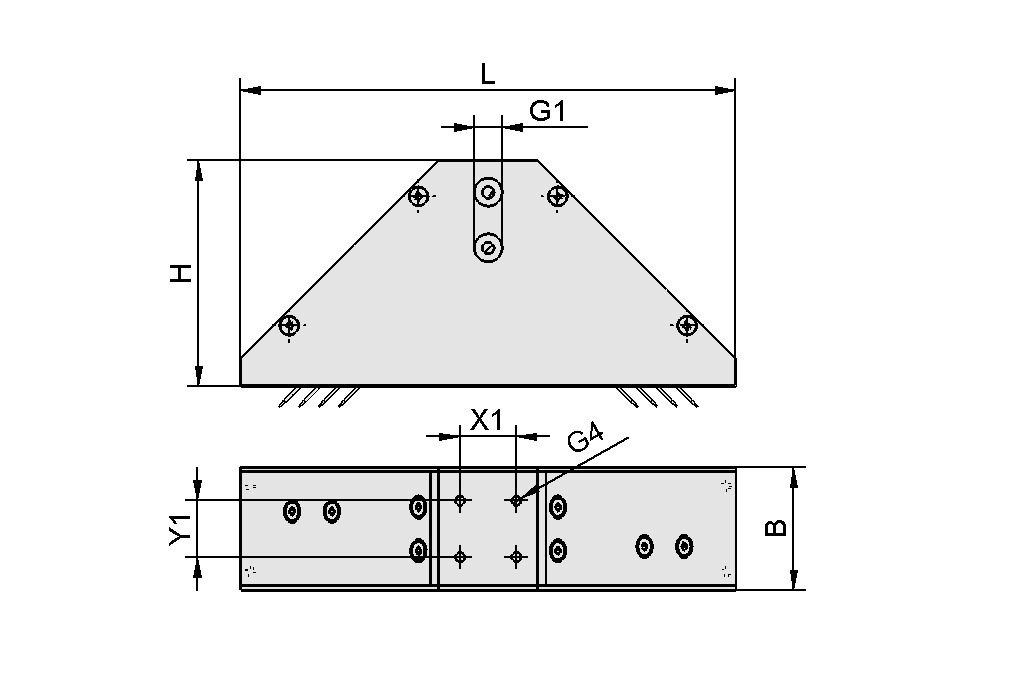

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 55 mm |
| G1 | M5-F |
| G4 | M4-F |
| H | 117 mm |
| L | 263.5 mm |
| X1 | 20 mm |
| Y1 | 20 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 针数 | 24 |
| 针直径 | 1.2 mm |
| 压力范围（操作手柄压力） [bar] | 3.0 ... 10.0 bar |
| 操作手柄的工作温度 | 5 ... 60 °C |
| 安装位置 | BEL |
| 重量 | 1,500 g |
文件
文件
备件
辅料
BEF-PL 31x34x11.5 G1/4-IG SNG10.01.29.00093安装固定基座
| 使用結構設計 | 针式抓吸盘 |
| 长度 L | 31 (mm) |
| 宽度 B | 34 (mm) |
| 高度 H | 11.5 (mm) |
| 螺纹 G1 | G1/4"-F |
STV-GE M5-AG 610.08.02.00201管接直螺纹插头
| 螺纹 G1 | M5-M |
| 软管外直径 | 6 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 9.9 (mm) |
| 长度 L | 18.8 (mm) |
VSL 6-4 PU MI-TR10.07.09.00002真空压缩空气管
| 外部直径 D | 6 (mm) |
| 内径 d | 4 (mm) |
| 最大长度 | 500 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 35 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
