| 螺纹 G1 | M5-M |
| 软管外直径 | 6 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 9.9 (mm) |
| 长度 L | 18.8 (mm) |

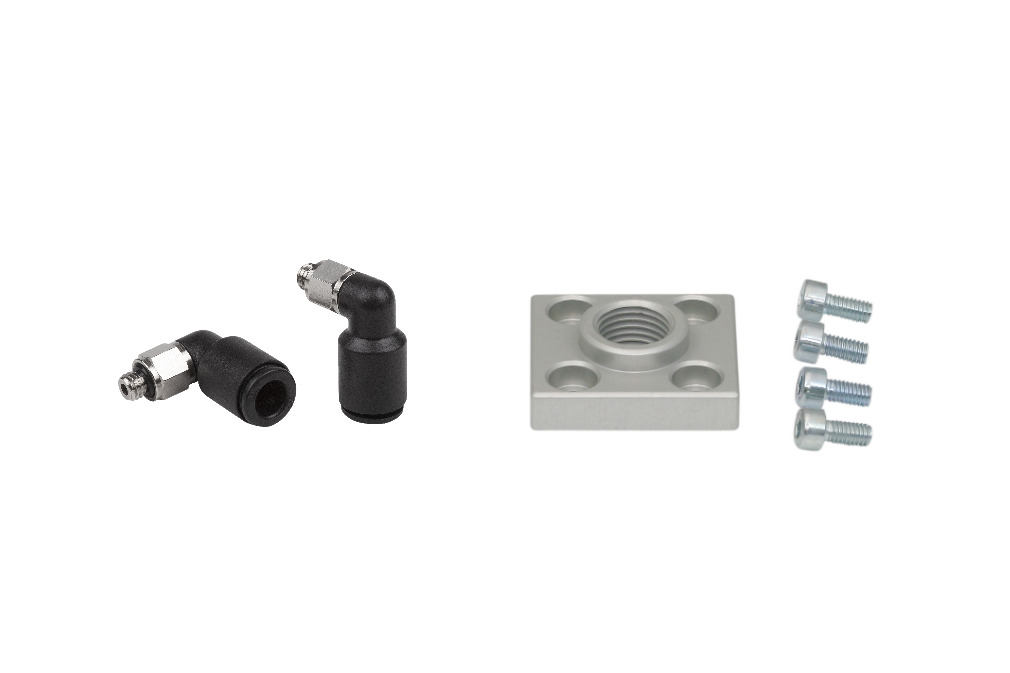

针式吸盘SNG-M附件
通过带有 G1/4" 内螺纹的适配法兰盘可完美适配其他紧固部件
借助快插螺纹弯头连接压缩空气软管，紧凑且牢固
旋转式螺纹弯头可实现轻松对齐
设计
设计
- G1/4"内螺纹转接法兰
- 旋转角度设计的插入式螺纹接头，适用于直径6 mm的软管
技术参数
技术参数
- 用于SNG-M针式吸盘
- 钢针直径：0.8 mm
- 钢针数量：4
- 钢针行程: 3.0 mm
结果 1至 4 个 4 项目
| 外部直径 D | 6 (mm) |
| 内径 d | 4 (mm) |
| 最大长度 | 500 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 35 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
| 压力范围（操作手柄压力） [bar] | bar |
| 长度 L | 20.8 (mm) |
| 高度 H | 13 (mm) |
| 螺纹 G1 | M5-M |
| 使用結構設計 | 针式抓吸盘 |
| 长度 L | 31 (mm) |
| 宽度 B | 34 (mm) |
| 高度 H | 11.5 (mm) |
| 螺纹 G1 | G1/4"-F |
