SGM-SV 46 2 BY M5-IG PNP
物料号: 10.01.17.00749
| 尺寸 | 46 |
| 导向销 | 2 |
| 插座 | |
| 压力范围（操作手柄压力） [bar] | |
| 附加功能 | |
| 吸盘胶皮类型 | 电池抓具 |
设计参数

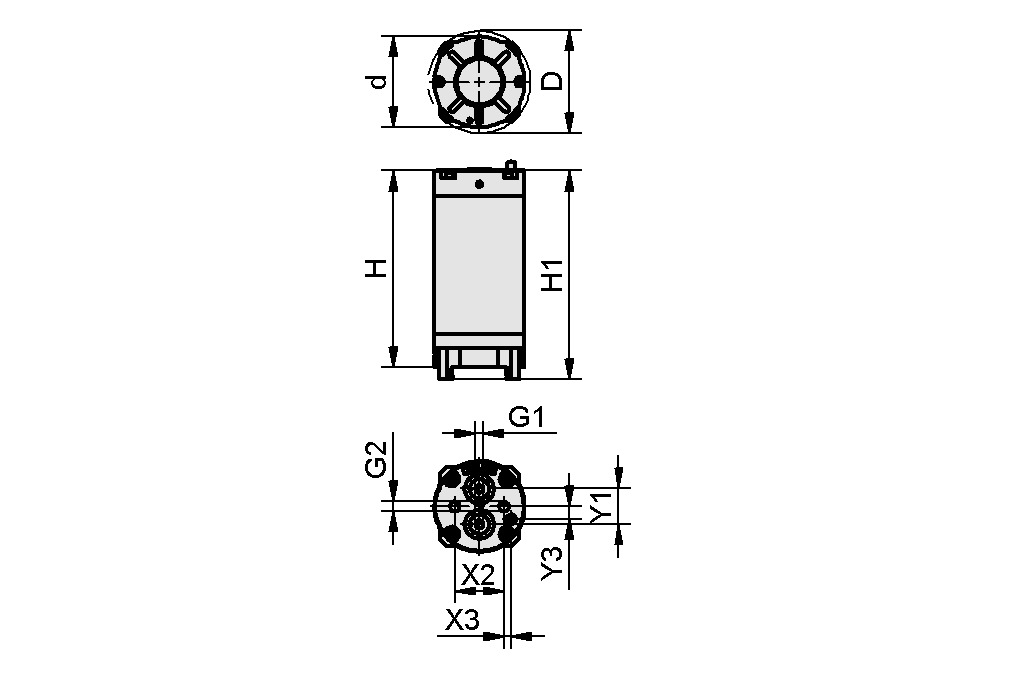

设计参数
| 属性 | 价值 |
|---|---|
| D | 52 mm |
| d | 46 mm |
| G1 | M5-F |
| G2 | |
| H | 100 mm |
| H1 | 106 mm |
| X2 | 25 mm |
| X3 | 3.5 mm |
| Y1 | 18 mm |
| Y3 | 6.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 压力范围（操作手柄压力） [bar] | |
| 夹持力 | 72 N |
| 剩餘的夹持力 | 0.5 N |
| 安装位置 | 任何 |
| 控制阀 | 双稳态 |
| 附加功能 | |
| 操作手柄的工作温度 | |
| 导向销 | 2 |
| 重量 | 459.5 g |
