SGM-HT-HP 40x121 3RR
物料号: 10.01.17.00664
用于处理金属的磁力抓手 带孔的金属板
| 尺寸 | 40x121 |
| 压力范围（操作手柄压力） [bar] | 2.5 ... 6.0 bar |
| 夹持力 max. | 680 (N) |
| 形状 | 3 个摩擦环 |

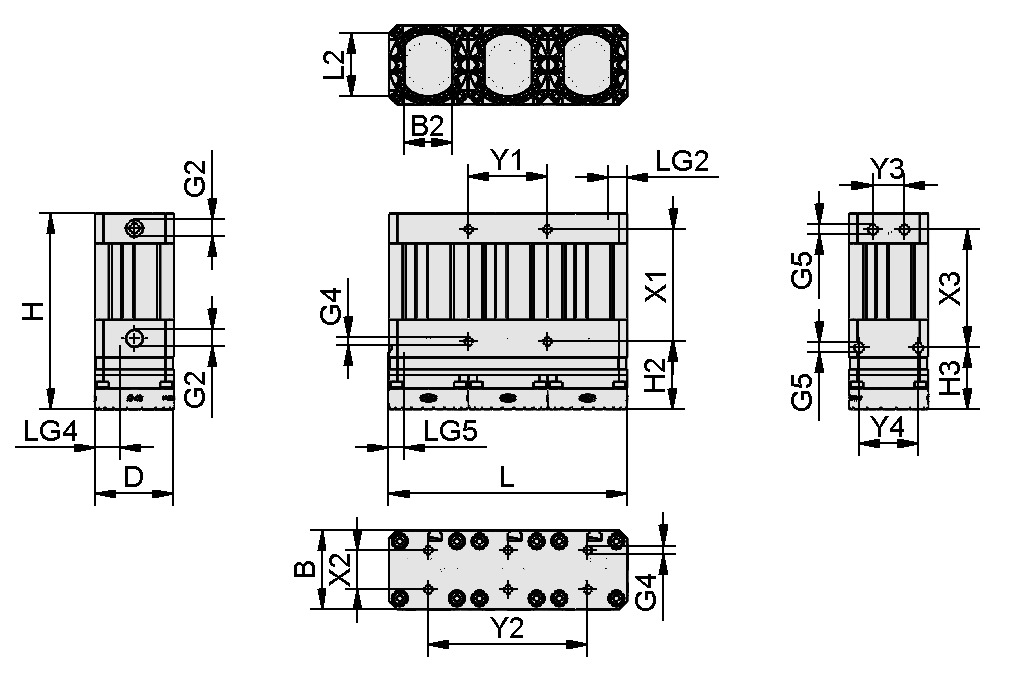

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 40 mm |
| B2 | 24.2 mm |
| D | 40 mm |
| G2 | G1/8"-F |
| G4 | M5-F |
| G5 | M6-F |
| H | 99.4 mm |
| H2 | 34.4 mm |
| H3 | 31.3 mm |
| L | 121 mm |
| L2 | 32 mm |
| LG2 | 6 mm |
| LG4 | 7 mm |
| LG5 | 6.5 mm |
| X1 | 57 mm |
| X2 | 20 mm |
| X3 | 60 mm |
| Y1 | 40 mm |
| Y2 | 81 mm |
| Y3 | 16 mm |
| Y4 | 30 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 最大夹持力的最佳板材厚度 | 4 mm |
| 夹持力 max. | 680 N |
| 剩餘的夹持力 | 0.5 N |
| 压力范围（操作手柄压力） [bar] | 2.5 ... 6.0 bar |
| 安装位置 | BEL |
| 控制阀 | 双稳态 |
| 操作手柄的工作温度 | 5 ... 150 °C |
| 最高工作温度 | 200 °C |
| 重量 | 1,220 g |
文件
文件
备件
辅料
VSL 6-4 PU MI-TR10.07.09.00002真空压缩空气管
| 外部直径 D | 6 (mm) |
| 内径 d | 4 (mm) |
| 最大长度 | 500 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 35 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
STV-GE G1/8-AG 610.08.02.00204管接直螺纹插头
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 6 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 11.4 (mm) |
| 长度 L | 16.4 (mm) |
STV-W G1/8-AG 610.08.02.0015890度真空管接插头
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 6 (mm) |
| 材料 | 镀镍 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 长度 L | 20.1 (mm) |
VSL 6-4 PTFE MI-TR10.07.09.00157真空压缩空气管
| 外部直径 D | 6 (mm) |
| 内径 d | 4 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | 聚四氟乙烯 |
| 最小弯曲半径 | 35 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -190 ... 260 °C |
| 颜色 | 乳白色透明 |
STV-GE G1/8-AG 6 HT10.08.02.00389管接直螺纹插头
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 6 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -50 ... 200 °C |
| 外部直径 D | 11.6 (mm) |
| 长度 L | 19 (mm) |
STV-W G1/8-AG 6 HT10.08.02.0039190度真空管接插头
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 6 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -50 ... 200 °C |
| 长度 L | 22.5 (mm) |
