HTS-A5 SGM-HP 20 OP
物料号: 10.01.17.00579
支撑件系统
| 连接 1 | 球头 32 mm |
| 使用結構設計 | 磁性吸盘 SGM-HP |
| 尺寸 | 20 |

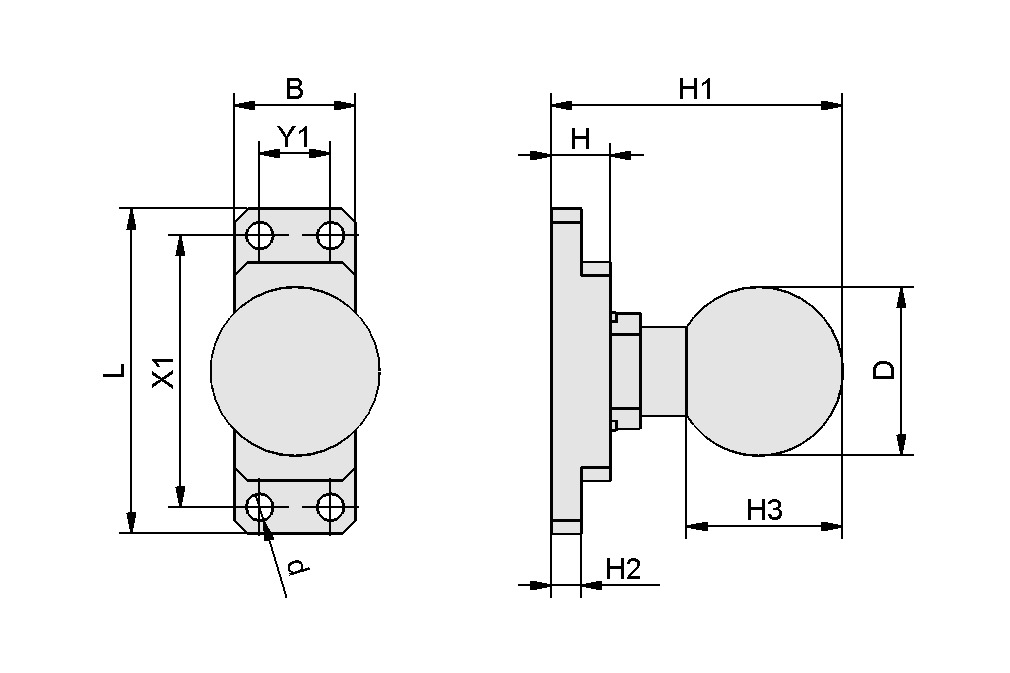

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 15 mm |
| d | 3.4 mm |
| D | 32 mm |
| H | 9.4 mm |
| H1 | 50 mm |
| H3 | 30.9 mm |
| H4 | 35 mm |
| L | 63 mm |
| X1 | 55 mm |
| Y1 | 6.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 尺寸 | 20 |
| 材料 | 铝 |
| 重量 | 68.3 g |
| 尺寸 | 20 |
文件
文件
物料号: 10.01.17.00579
支撑件系统
| 连接 1 | 球头 32 mm |
| 使用結構設計 | 磁性吸盘 SGM-HP |
| 尺寸 | 20 |
| 属性 | 价值 |
|---|---|
| B | 15 mm |
| d | 3.4 mm |
| D | 32 mm |
| H | 9.4 mm |
| H1 | 50 mm |
| H3 | 30.9 mm |
| H4 | 35 mm |
| L | 63 mm |
| X1 | 55 mm |
| Y1 | 6.5 mm |
| 属性 | 价值 |
|---|---|
| 尺寸 | 20 |
| 材料 | 铝 |
| 重量 | 68.3 g |
| 尺寸 | 20 |
