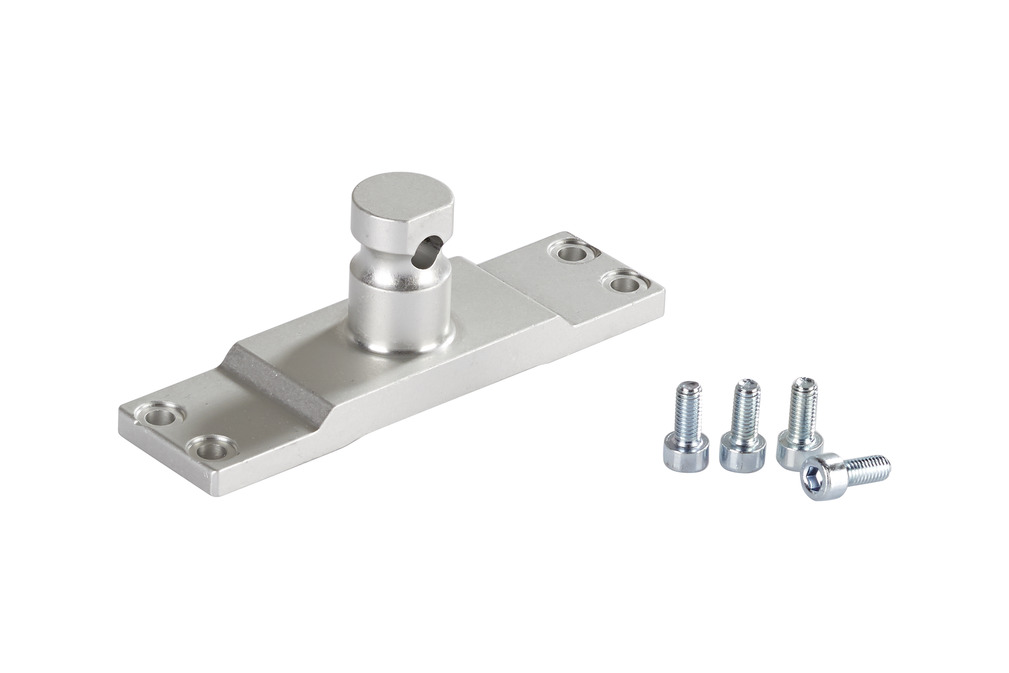

HTS-A2 SGM-HP 50 OP
物料号: 10.01.17.00568
支撑件系统
| 连接 1 | 螺栓接口 Ø19mm |
| 使用結構設計 | 磁性吸盘 SGM-HP |
| 尺寸 | 50 |

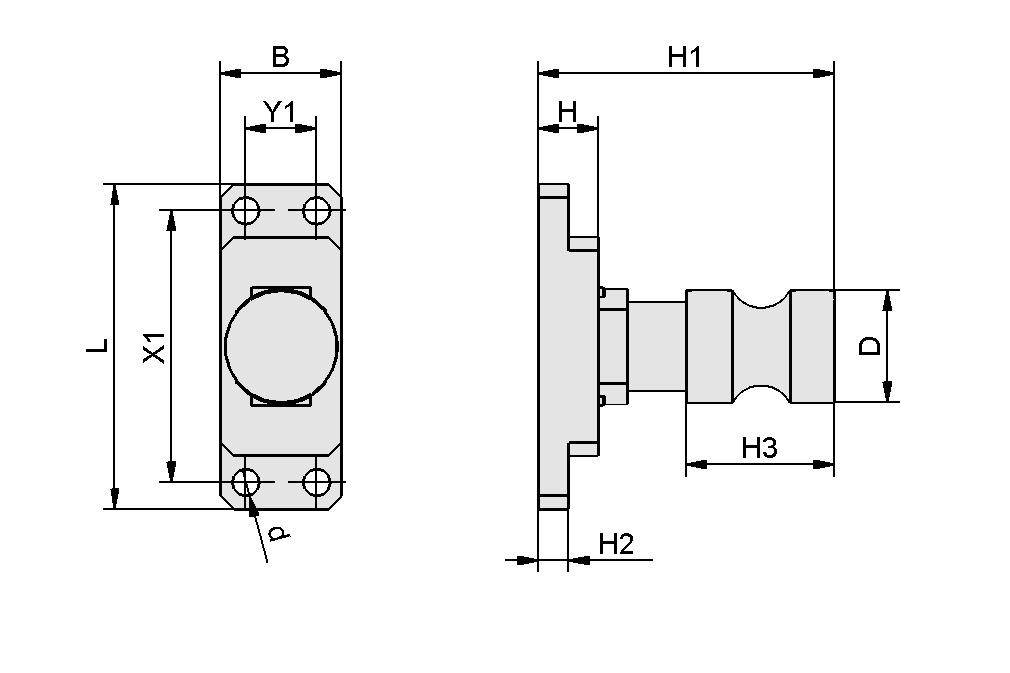

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 29 mm |
| d | 5.5 mm |
| D | 19 mm |
| H | 9.9 mm |
| H1 | 37.8 mm |
| H2 | 6 mm |
| H3 | 27.9 mm |
| H4 | 26.8 mm |
| L | 110 mm |
| X1 | 100 mm |
| Y1 | 15 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 尺寸 | 50 |
| 材料 | 铝 |
| 重量 | 87.9 g |
| 尺寸 | 50 |
