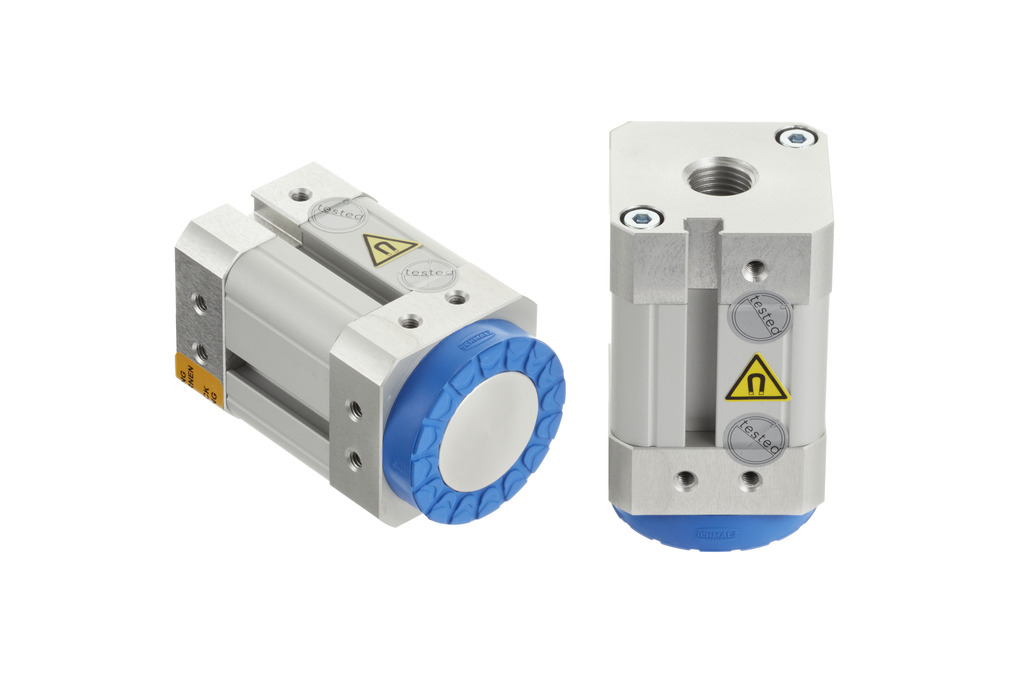

SGM-SV 40 G1/4-IG10.01.17.00229磁力夹持器（传感器准备
| 尺寸 | 40 |
| 插座 | G1/4"-F |
| 最大夹持力 摩擦环 | 100 (N) |
| 压力范围（操作手柄压力） [bar] | 3.5 ... 6.0 bar |
ROB-SET-SGM-SV-40 9409-1
物料号: 10.01.17.00593
| 使用結構設計 | 磁性吸盘传感器准备工作 |
| 标准型 | DIN EN ISO 9409-1 标准 |

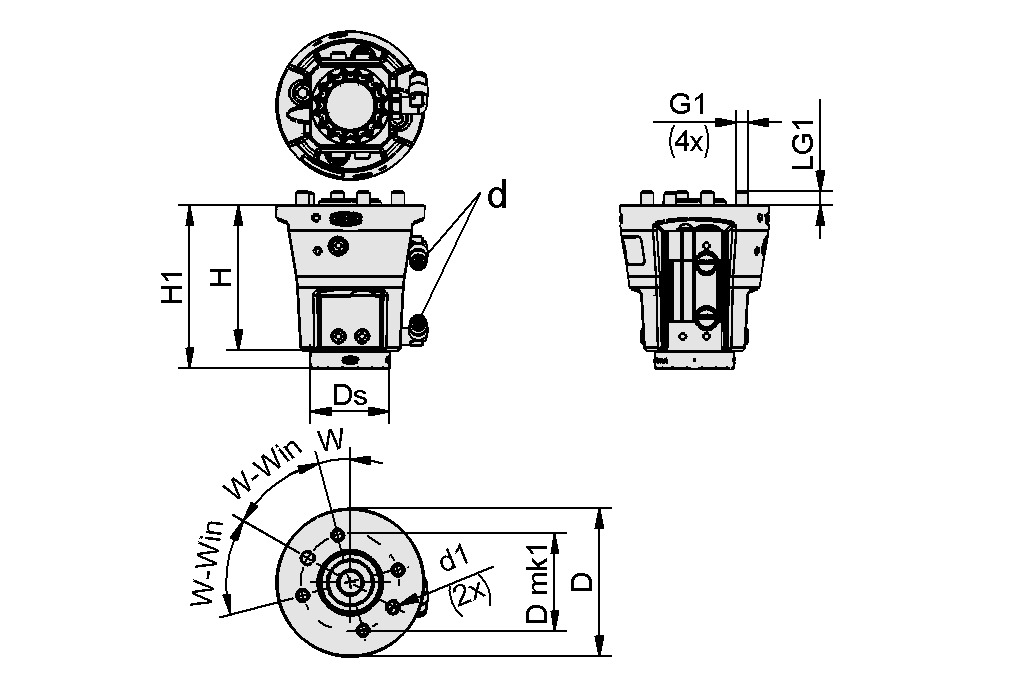

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| D | 75 mm |
| d | 4 mm |
| d1 | 6.1 mm |
| Dmk | 50 mm |
| G1 | M6-M |
| H | 74 mm |
| H1 | 83.2 mm |
| LG1 | 7 mm |
| W | 15 ° |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 角度 | 45 ° |
| 尺寸 | 40 |
| 重量 | 0.35 kg |
文件
文件
软件
软件
本产品的匹配软件可在本节中找到。
| 文件 | 语种 |
|---|---|
| 英語 |
备件
辅料
VSL 4-2 PU MI-TR10.07.09.00001真空压缩空气管
| 外部直径 D | 4 (mm) |
| 内径 d | 2 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 20 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -40 ... 60 °C |
| 颜色 | 乳白色透明 |
EMVP 8 24V-DC 5/3 NO10.05.02.00246电磁阀EMVP,气动先导
| 公称尺寸 | 8 (mm) |
| 电压 | 24V - DC |
| 控制阀 | 常开 |
| 连接螺纹 | G1/8"-F |
| 压力范围（操作手柄压力） [bar] | 3,00 ...10.00巴 |
| 控制压力范围 [bar] | 3.0 ...10.0 |
| 额定抽气流量 | 42 (m³/h) |
| 螺纹 G1 | G1/8"-F |
| 操作手柄的工作温度 | °C |
| 直流电压 | 24 V - 直流 |

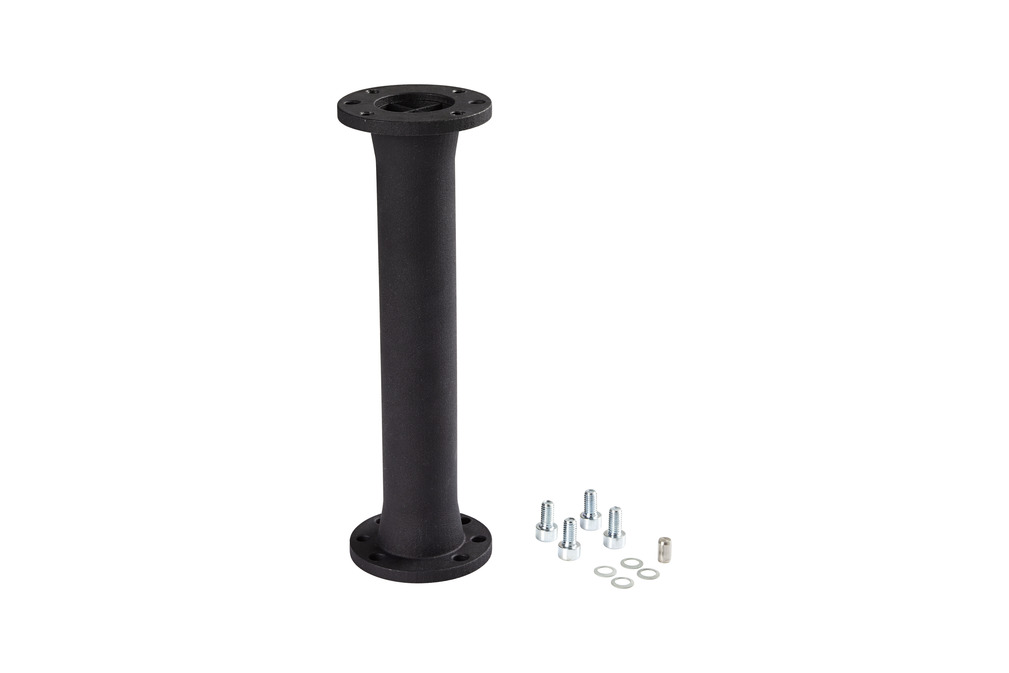

SET ROB-SET 50 9409-1 UR 20010.01.17.00601用于连接的完整法兰盘
到轻型机器人
| 使用結構設計 | 机器人套装 |
| Dmk | 50 (mm) |
| 替 | 通用机器人 |
| 重量 | 130 (g) |
| 总高度 | 200 (mm) |
| 压力范围（操作手柄压力） [bar] | bar |
| 螺纹 G1 | M6-F |
| 操作手柄的工作温度 | °C |
VENT-BGR 24V-DC E-KET 1,8M10.01.45.00032阀门组件
控制真空和压缩空气
| 直流电压 | 24 V - 直流 |
| 压力范围（操作手柄压力） [bar] | 3.0 ... 10.0 bar |
| 类型 | 1,8m |
| 长度 L | 1760 (mm) |
| 重量 | 2.5 (kg) |
VENT-BGR 24V-DC E-KET 2,2M10.01.45.00033阀门组件
控制真空和压缩空气
| 直流电压 | 24 V - 直流 |
| 压力范围（操作手柄压力） [bar] | |
| 类型 | 2,2m |
| 长度 L | 2170 (mm) |
| 重量 | 2.7 (kg) |

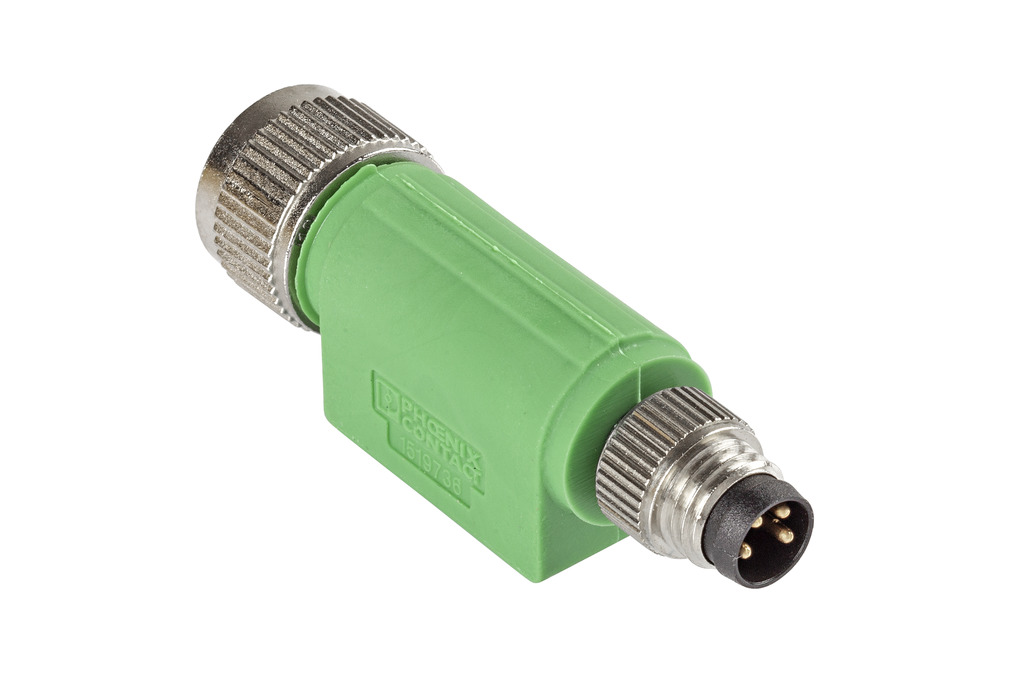

AD-ST-G S-M8-4 B-M12-4 A21.04.05.00579适配器插头直的
| 电压 | 60V-DC / 48V-AC |
| 压力范围（操作手柄压力） [bar] | bar |
| 材料 | 塑料 |
| 操作手柄的工作温度 | °C |
| 额定电流 | 4 (A) |
| 直流电压 | 60 V 直流 / 48 V |
| 防护类型 IP | IP 67 |
| 电气的连接 | 4针M8公插头 |
| 连接 2 | 母头连接器 M12，4 孔 |
STV-W G1/8-AG 410.08.02.0035590度真空管接插头
| 重量 | 15 (g) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 16.00 bar |
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 4 (mm) |
| 材料 | 黄铜 |
| 表面 | 镀镍 |
| 操作手柄的工作温度 | -20 ... 80 °C |

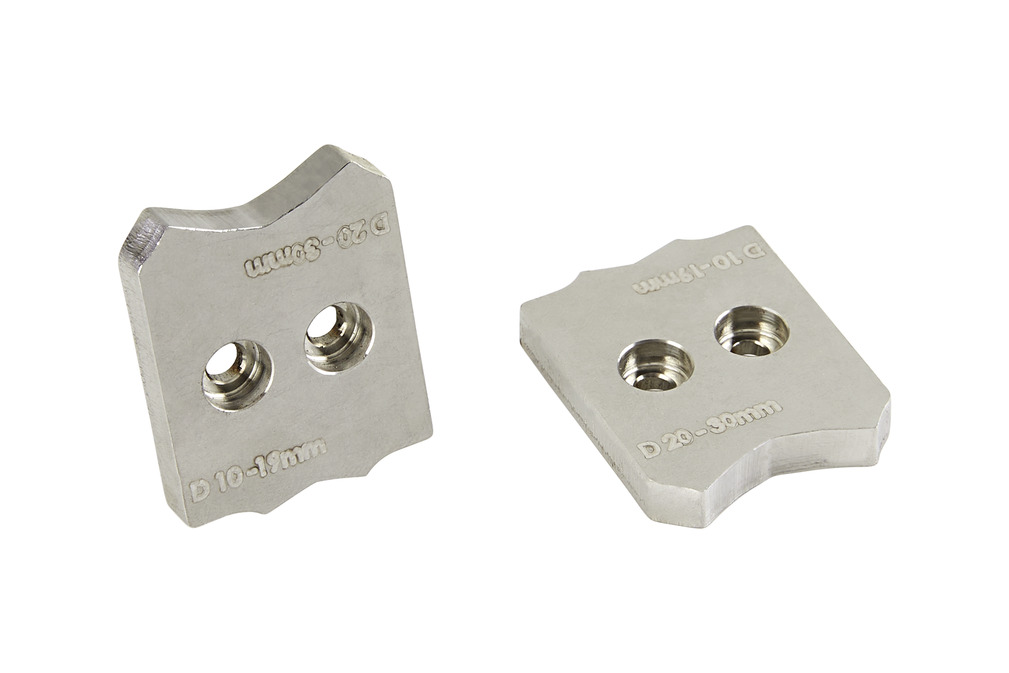

ADP-E-TRI 40 SET10.01.17.00604安装套件，提升搬运不平整元器件或适应客户工件轮廓
| 重量 | 89 (g) |
| 尺寸 | 40 |
| 形状 | 双棱镜 |
| 工件直径（min.） | 10 (mm) |
| 工件直径（max.） | 30 (mm) |
| 压力范围（操作手柄压力） [bar] | bar |
| 材料 | 奥氏体不锈钢 |
| 操作手柄的工作温度 | °C |

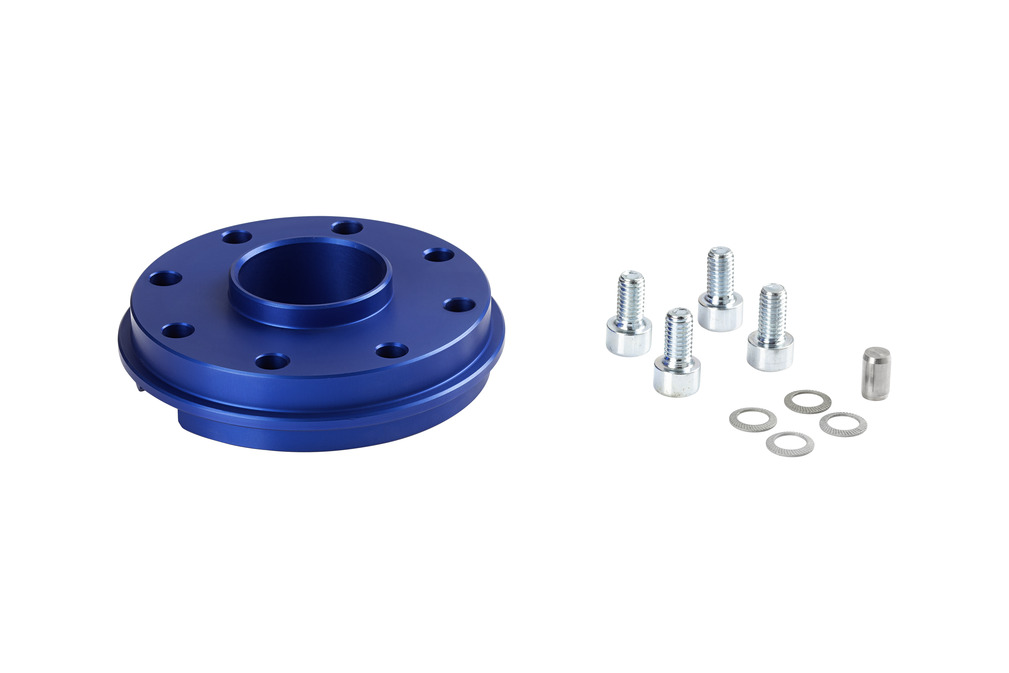

SET ROB-SET 63 YASKAWA10.01.17.00602用于连接的完整法兰盘
到轻型机器人
| 使用結構設計 | 机器人套装 |
| Dmk | 63 (mm) |
| 替 | 安川电机 |
| 重量 | 134 (g) |
| 压力范围（操作手柄压力） [bar] | bar |
| 螺纹 G1 | M6-F |
| 操作手柄的工作温度 | °C |

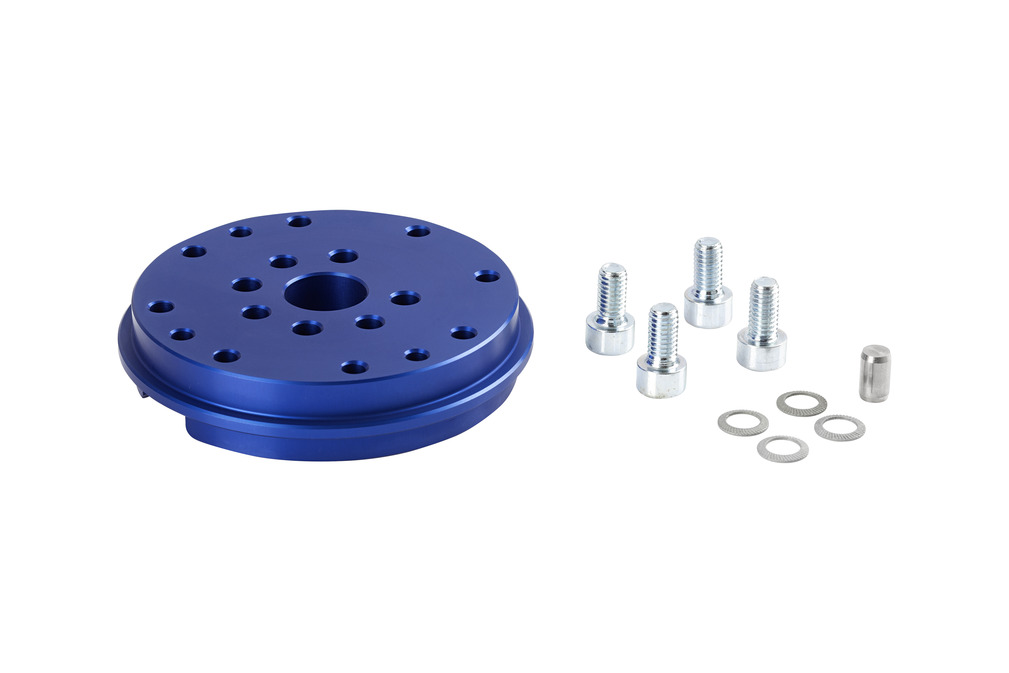

SET ROB-SET 31.5 FANUC10.01.17.00603用于连接的完整法兰盘
到轻型机器人
| 使用結構設計 | 机器人套装 |
| Dmk | 31.5 (mm) |
| 替 | 发那科 |
| 重量 | 132 (g) |
| 压力范围（操作手柄压力） [bar] | bar |
| 螺纹 G1 | M6-F |
| 操作手柄的工作温度 | °C |
