SAUG-FL SCG 40 POM10.01.30.00030真空吸板
| 外部直径 D | 40 (mm) |
| 高度 H | 9.5 (mm) |
| 吸盘胶皮材料 | 聚甲醛 POM |
| 最高工作温度 | 80 (°C) |
| 使用結構設計 | 大流量吸盘抓具 |
SCG 1xE100 A MS AR M37x1-AG
物料号: 10.01.30.00170
复合材料专用吸盘，搬运易损件
| 发生器针数 | 1 |
| 性能等级 | E100 |
| 形状集成式真空发生器 | 吹气功能 |
| 安装 | 侧面 |
| 增加功能发生器 | 轴向排气连接 |

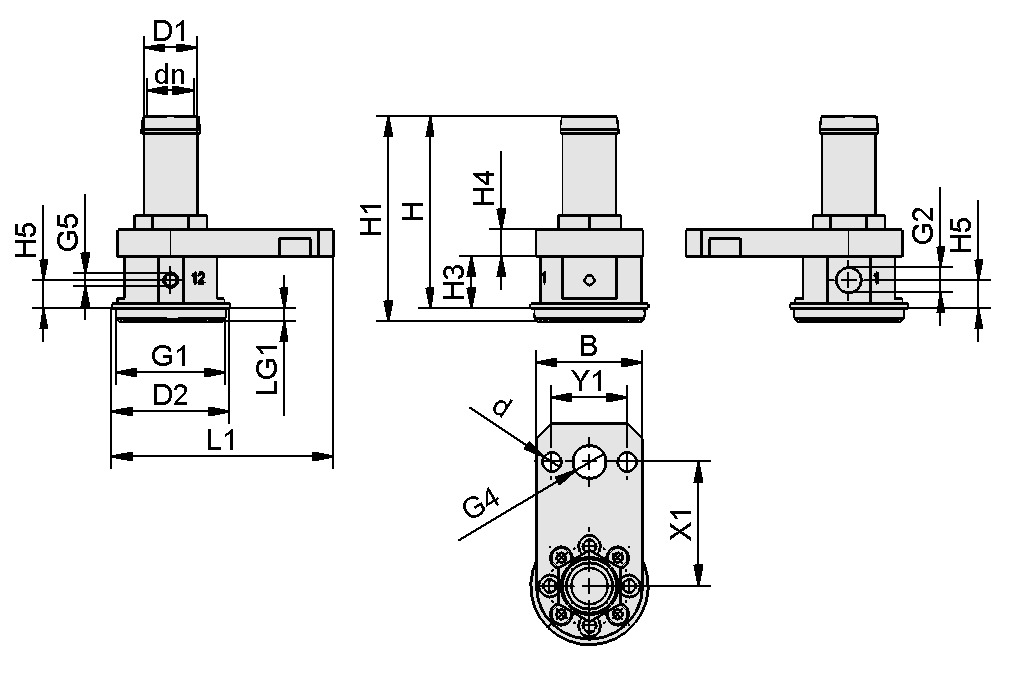

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 36 mm |
| d | 6.6 mm |
| dn | 12.5 mm |
| D1 | 18 mm |
| D2 | 39.8 mm |
| G1 | M37x1-M |
| G2 | G1/8"-F |
| G4 | G1/4"-F |
| G5 | M5-F |
| H | 65.1 mm |
| H1 | 69.6 mm |
| H3 | 17.6 mm |
| H4 | 9 mm |
| H5 | 9.5 mm |
| L1 | 74.9 mm |
| LG1 | 4.5 mm |
| X1 | 42 mm |
| Y1 | 25.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 形状集成式真空发生器 | A |
| 安装 | 侧面 |
| 吸率 | 270...650 l/min |
| 吸率[m³/h］ | 16,2 ... 39,0 m³/h |
| 耗气量 | 60 ... 200 l/min |
| 耗气量[m³/h］ | 3.6 ... 12.0 m³/h |
| 压力范围（操作手柄压力） [bar] | 1,0 ... 5,0 bar |
| 操作手柄的工作温度 | 5 ... 75 °C |
| 重量 | 109 g |
| 产品系列 | SCG |
源动力
源动力
文件
文件
辅料
SAUG-FL SCG 60 POM10.01.30.00031真空吸板
| 外部直径 D | 60 (mm) |
| 高度 H | 9.5 (mm) |
| 吸盘胶皮材料 | 聚甲醛 POM |
| 最高工作温度 | 80 (°C) |
| 使用結構設計 | 大流量吸盘抓具 |
SAUG-SCG 20 SI-HD-65 602 B10.01.30.01099吸盘（圆形）
| 尺寸 | 20 |
| 高度 H | 22.5 (mm) |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
SAUG-SCG 30 SI-HD-65 602 B10.01.30.01100吸盘（圆形）
| 尺寸 | 30 |
| 高度 H | 26.3 (mm) |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
SAUG-SCG 40 SI-HD-65 602 B10.01.30.01101吸盘（圆形）
| 尺寸 | 40 |
| 高度 H | 29 (mm) |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
SAUG-SCG 50 SI-HD-65 602 B10.01.30.01102吸盘（圆形）
| 尺寸 | 50 |
| 高度 H | 31.5 (mm) |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
SAUG-SCG 20 NBR-ESD-55 602 B10.01.30.01083吸盘（圆形）
| 尺寸 | 20 |
| 高度 H | 22.5 (mm) |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
SAUG-SCG 30 NBR-ESD-55 602 B10.01.30.01084吸盘（圆形）
| 尺寸 | 30 |
| 高度 H | 26.3 (mm) |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
SAUG-SCG 40 NBR-ESD-55 602 B10.01.30.01085吸盘（圆形）
| 尺寸 | 40 |
| 高度 H | 29 (mm) |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
SAUG-SCG 50 NBR-ESD-55 602 B10.01.30.01086吸盘（圆形）
| 尺寸 | 50 |
| 高度 H | 31.5 (mm) |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
VSL 26-19 PVC-DS KL-TR10.07.09.00007真空压缩空气管
| 外部直径 D | 26 (mm) |
| 内径 d | 19 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | 带螺旋钢丝的 PVC 螺旋管 |
| 最小弯曲半径 | 85 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.90 ... 5.00 bar |
| 操作手柄的工作温度 | -15 ... 65 °C |
| 颜色 | 清澈透明 |
