SCG 1xE100 A MA AR M37x1-AG
物料号: 10.01.30.00092
复合材料专用吸盘，搬运易损件
| 发生器针数 | 1 |
| 性能等级 | E100 |
| 形状集成式真空发生器 | 吹气功能 |
| 增加功能发生器 | 轴向排气连接 |

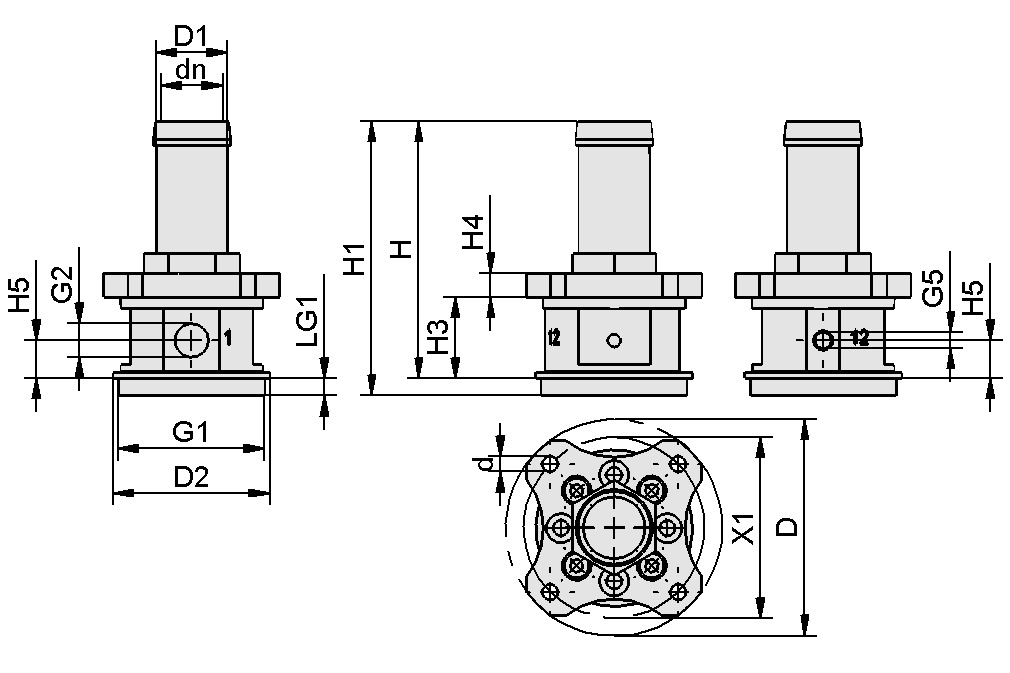

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 4 mm |
| dn | 12.5 mm |
| D | 55 mm |
| D1 | 18 mm |
| D2 | 39.8 mm |
| G1 | M37x1-M |
| G2 | G1/8"-F |
| G5 | M5-F |
| H | 65.1 mm |
| H1 | 69.6 mm |
| H3 | 20.6 mm |
| H4 | 6 mm |
| H5 | 9.5 mm |
| LG1 | 4.5 mm |
| X1 | 46 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 形状集成式真空发生器 | A |
| 吸率 | 270...650 l/min |
| 吸率[m³/h］ | 16,2 ... 39,0 m³/h |
| 耗气量 | 60 ... 200 l/min |
| 耗气量[m³/h］ | 3.6 ... 12.0 m³/h |
| 压力范围（操作手柄压力） [bar] | 1,0 ... 5,0 bar |
| 操作手柄的工作温度 | 5 ... 75 °C |
| 重量 | 85 g |
| 产品系列 | SCG |
