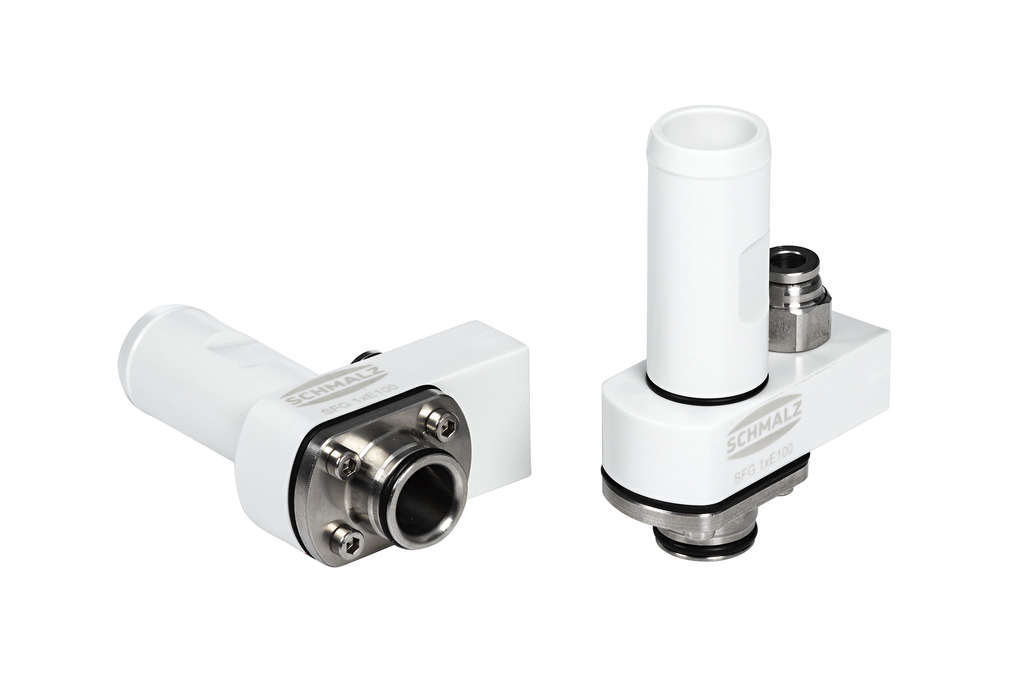

SFG 1xE100 MS AR M4-IG
物料号: 10.01.30.00911
干燥用的流动夹持器 符合FDA标准的食品 材料
| 发生器针数 | 1 |
| 性能等级 | E100 |
| 安装 | 侧面 |
| 增加功能发生器 | 轴向排气连接 |

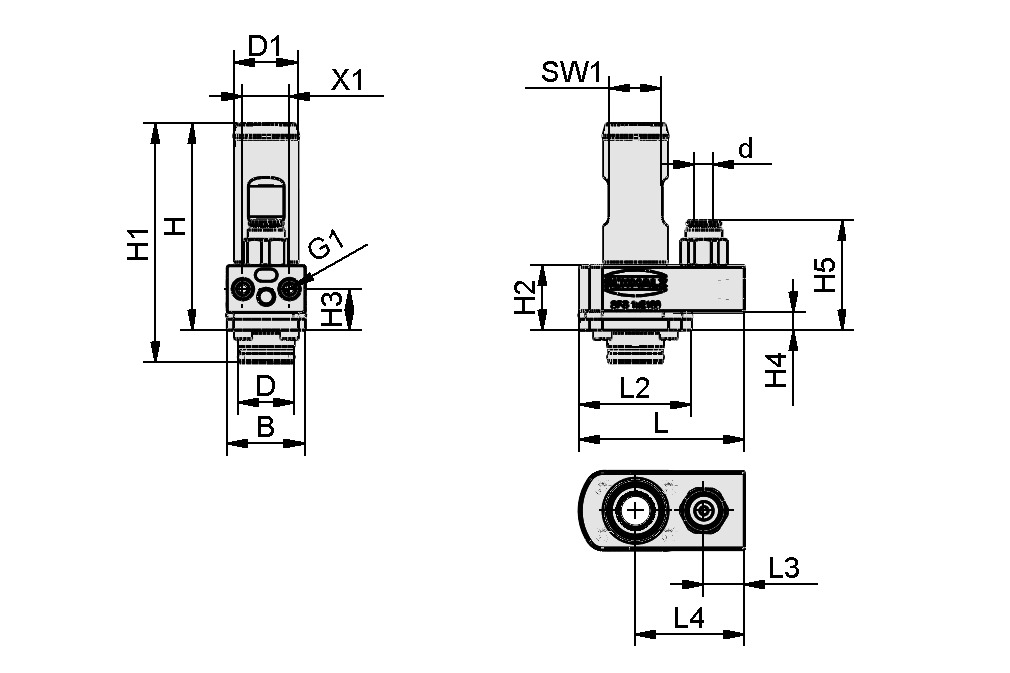

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 25 mm |
| D | 18 mm |
| D1 | 20.5 mm |
| d | 6 mm |
| G1 | M4-F |
| H | 66.4 mm |
| H1 | 76.9 mm |
| H2 | 20.2 mm |
| H3 | 12.7 mm |
| H4 | 5.2 mm |
| H5 | 34.7 mm |
| L | 53 mm |
| L2 | 36 mm |
| L3 | 13 mm |
| L4 | 35 mm |
| SW1 | 17 mm |
| X1 | 15 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 压力范围（操作手柄压力） [bar] | 1,0 ... 5,0 bar |
| 操作手柄的工作温度 | 5 ... 75 °C |
| 安装 | 侧面 |
| 增加功能发生器 | 轴向排气连接 |
| 重量 | 108 g |
| 产品系列 | SFG |
源动力
源动力
文件
文件
辅料
SAUG-FL SFG 59.5 36x25 POM10.01.30.01001真空吸板
| 吸盘胶皮材料 | 聚甲醛 POM |
| 外部直径 D | 59.5 (mm) |
| 高度 H | 22 (mm) |
| 使用結構設計 | 大流量吸盘（模块化） |
SAUG-SFG 20 SI-HD-65 B10.01.30.01141食品安全的扁平吸盘
簋
| 尺寸 | 20 |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 高度 H | 32.5 (mm) |
SAUG-SFG 30 SI-HD-65 B10.01.30.01143食品安全的扁平吸盘
簋
| 尺寸 | 30 |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 高度 H | 36.3 (mm) |
SAUG-SFG 40 SI-HD-65 B10.01.30.01145食品安全的扁平吸盘
簋
| 尺寸 | 40 |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 高度 H | 29.5 (mm) |
SAUG-SFG 50 SI-HD-65 B10.01.30.01147食品安全的扁平吸盘
簋
| 尺寸 | 50 |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 高度 H | 32 (mm) |
- 淘汰项目

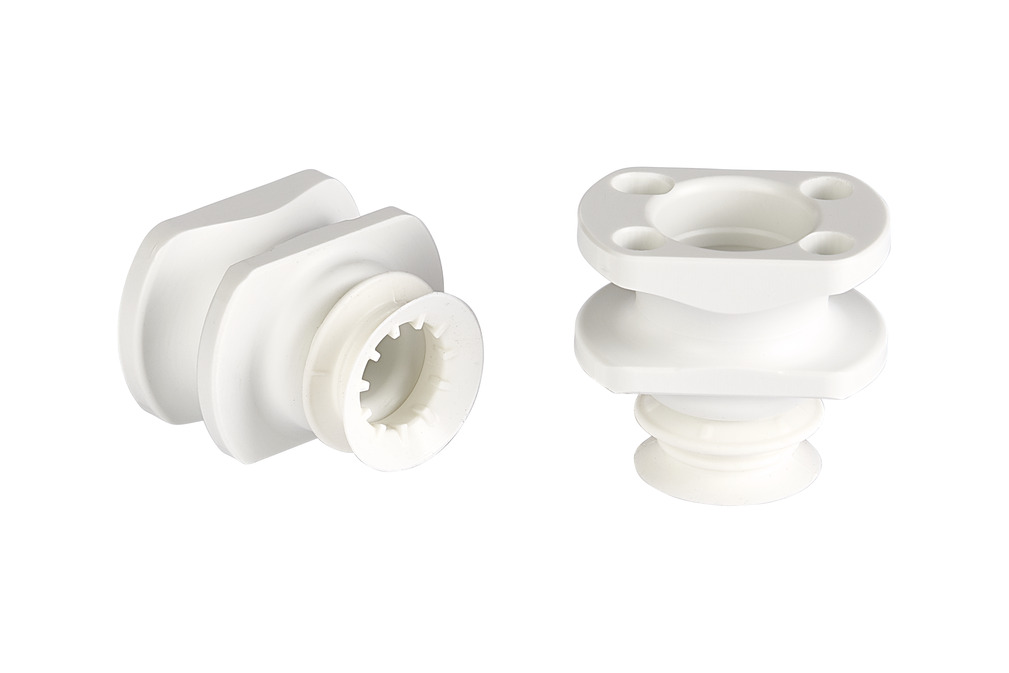

SAUG-SFG 20 SI-HD-6510.01.30.00998食品安全的扁平吸盘
簋
| 尺寸 | 20 |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 高度 H | 32.5 (mm) |
- 淘汰项目

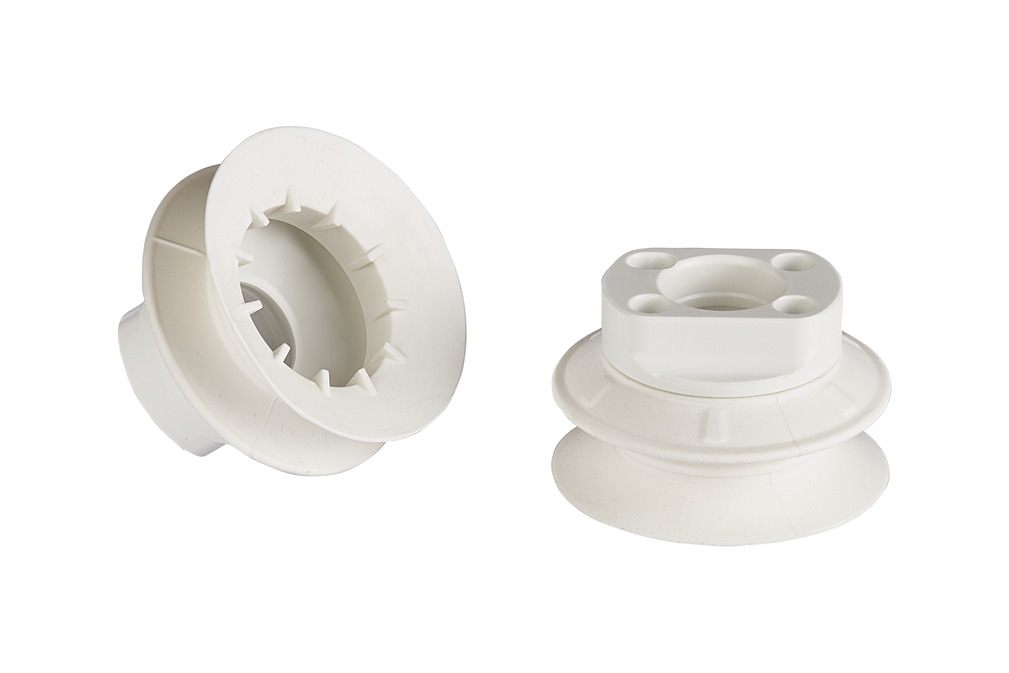

SAUG-SFG 30 SI-HD-6510.01.30.00997食品安全的扁平吸盘
簋
| 尺寸 | 30 |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 高度 H | 36.9 (mm) |
- 淘汰项目
SAUG-SFG 40 SI-HD-6510.01.30.00994食品安全的扁平吸盘
簋
| 尺寸 | 40 |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 高度 H | 28.8 (mm) |
- 淘汰项目
SAUG-SFG 50 SI-HD-6510.01.30.00993食品安全的扁平吸盘
簋
| 尺寸 | 50 |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 高度 H | 32.5 (mm) |
- 淘汰项目
- 淘汰项目
- 淘汰项目
- 淘汰项目
VSL 6-4 PE BL10.07.09.00014真空压缩空气管
| 外部直径 D | 6 (mm) |
| 内径 d | 4 (mm) |
| 最大长度 | 100 (m) |
| 材料 软管 | PE |
| 压力范围（操作手柄压力） [bar] | bar |
| 操作手柄的工作温度 | °C |
| 颜色 | 蓝色 |

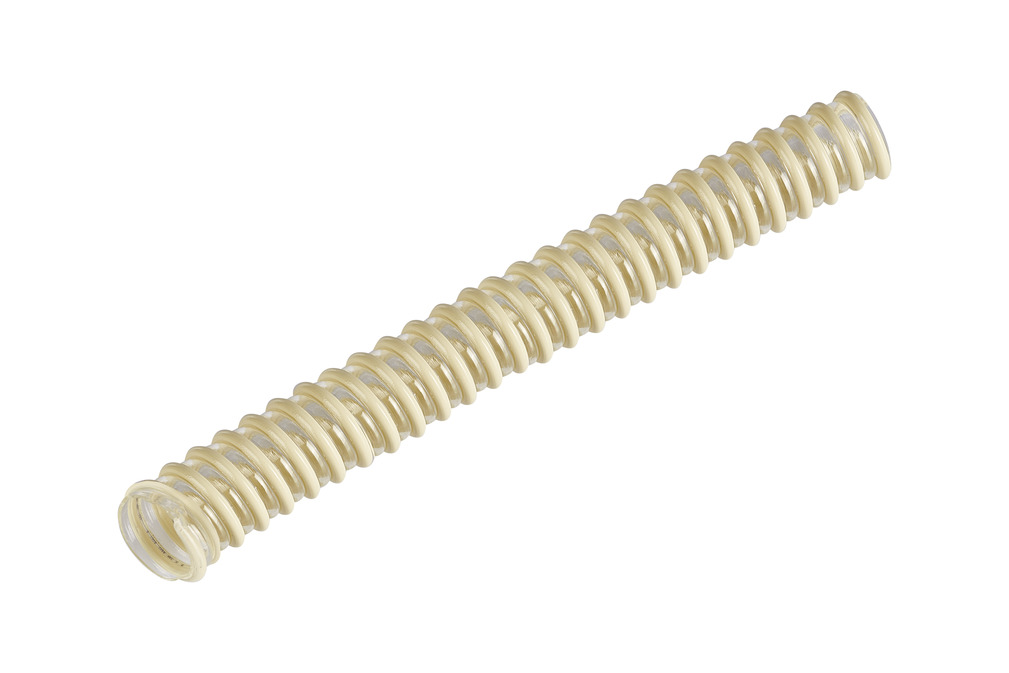

ABLU-SL-26-20-PU-PS10.07.09.00213散热用排气管
用于真空发生器
| 使用結構設計 | 大流量吸盘（模块化） |
| 外部直径 D | 26 (mm) |
| 内径 d | 20 (mm) |
| 材料 软管 | 聚氨酯，螺旋 PVC 管 |
| 操作手柄的工作温度 | -20,0 ...70,0 °C |
