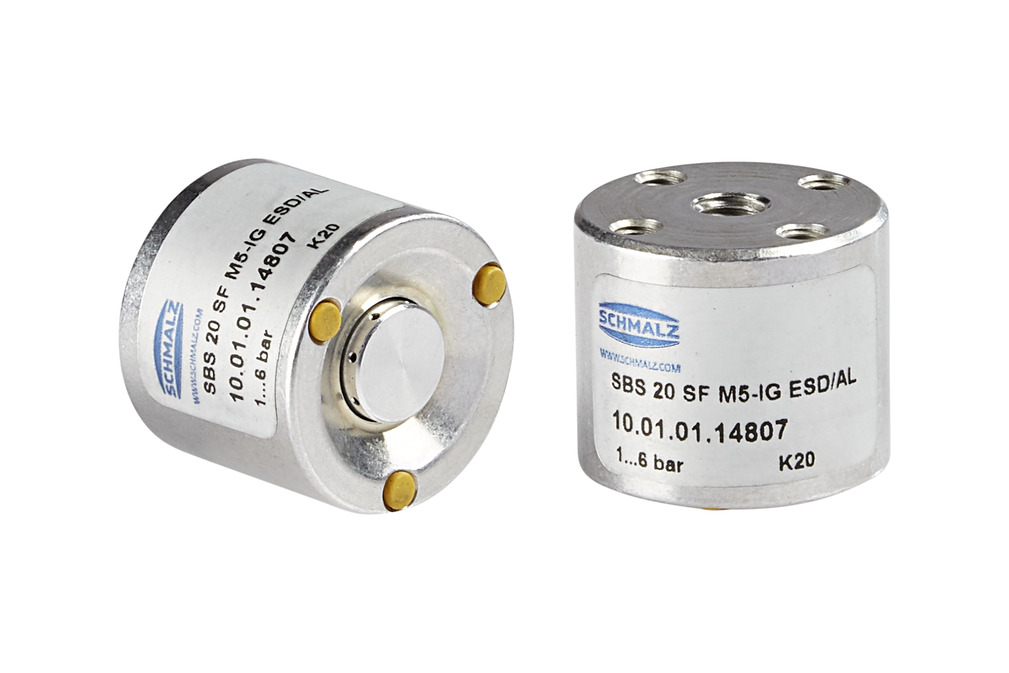

SBS 20 SF M5-IG ESD/AL
物料号: 10.01.01.14807
悬浮式吸盘，搬运易损工件
| 直径 | 20 (mm) |
| 形状 | 标准流量 |
| 压缩空气连接 | M5-F |
| 材料 | ESD/AL |

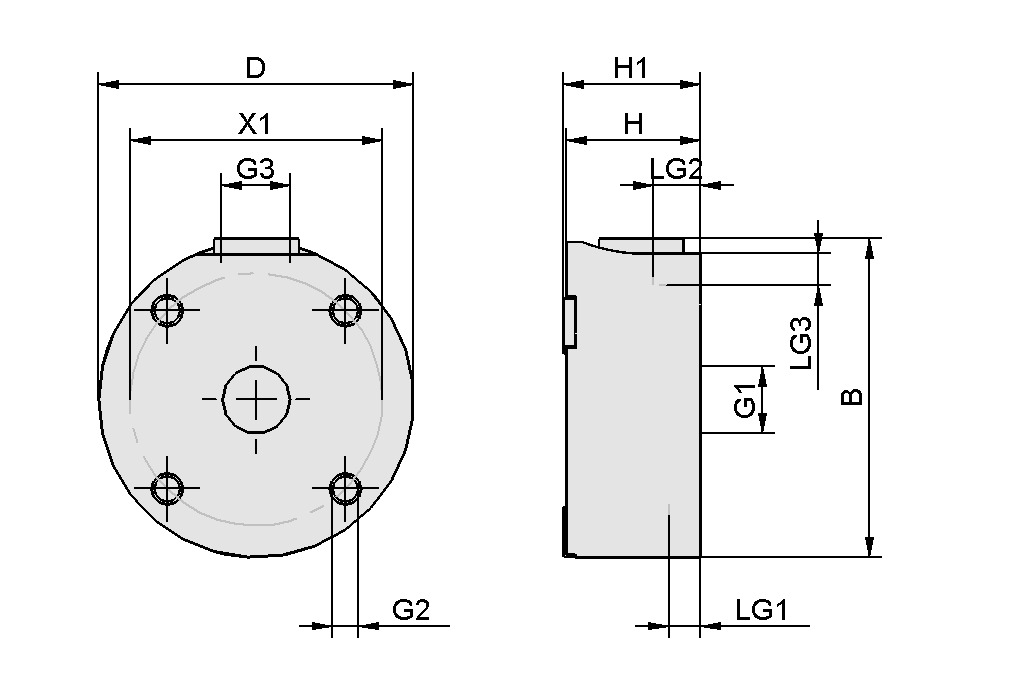

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 22.2 mm |
| D | 20 mm |
| G1 | M5-F |
| G2 | M3-F |
| G3 | M5-F |
| H | 17 mm |
| H1 | 17.5 mm |
| LG1 | 5 mm |
| LG2 | 6 mm |
| LG3 | 6 mm |
| X1 | 15 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 夹持力 | 2 N |
| 耗气量 | 6 m³/h |
| 耗气量 [l/min] | 100 l/min |
| 压力范围（操作手柄压力） [bar] | 1.0 ... 6.0 bar |
| 重量 | 12 g |
| 产品系列 | SBS-ESD |
