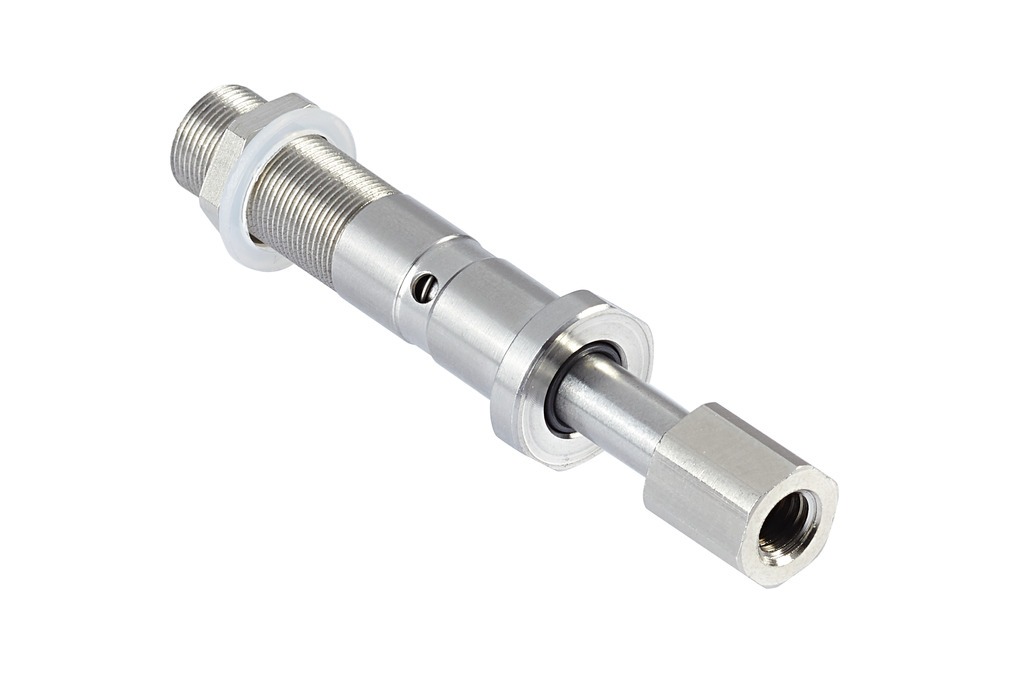

FSTImc P 30 M5-IG 10 CO
物料号: 10.01.02.01685
带内部缓冲弹簧和高度补偿的筒式弹簧缓冲枝干
| 形状 | 简介 |
| 装配长度 | 30 (mm) |
| 吸盘胶皮连接 | M5-F |
| 弹簧吸盘行程 Z | 10 (mm) |
| 形状安装元件 | (导电的 |
| 拧紧扭矩（最大值） | 1.5 (Nm) |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| D | 12 mm |
| d | 2 mm |
| G2 | M5-F |
| G3 | M8x0.5-M |
| H | 56 mm |
| H2 | 19 mm |
| H3 | 20 mm |
| LG2 | 4.1 mm |
| SW1 | 10 mm |
| SW3 | 11 mm |
| Z（吸盘行程） | 10 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 形状安装元件 | (导电的 |
| 弹簧弹力中心 | 0.58 N |
| 弹簧弹性系数 | 0.05 N/mm |
| 弹簧预紧力 | 0.32 N |
| 水平式负载 | 1.5 N |
| 直立式负载 | 15 N |
| 拧紧扭矩（最大值） | 1.5 Nm |
| 操作手柄的工作温度 | 0 ... 50 °C |
| 重量 | 15.8 g |
| 产品系列 | FSTIMC |
文件
文件
辅料
ZUB BOHR-BUCHS PXT 810.01.49.00057附件套装，用于将
弹簧缓冲支杆与夹持系统 PXT
系统 PXT
| 使用結構設計 | 模块化抓具系统 |
| 载有 | 钻套 |
| 外部直径 D | 13 (mm) |
| 内径 d | 8 (mm) |
| 长度 L | 42 (mm) |
