FLK G1/4-IG G1/4-AG10.01.03.00178灵活的安装真空吸盘，用于
适配器，接头可适应于倾斜表面
| 螺纹 G1 | G1/4"-F |
| 螺纹 G2 | G1/4"-M |
| 操作手柄的工作温度 | 0 ... 70 °C |

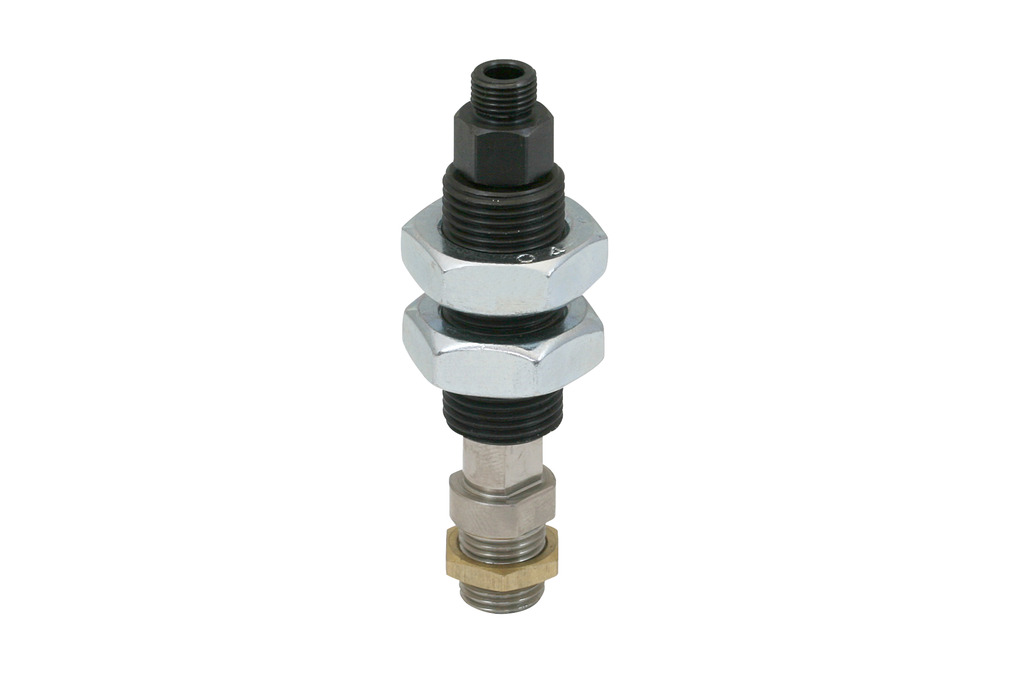

FSTI G1/4-AG G1/8-AG 10 VG
物料号: 10.01.02.00865
弹簧缓冲支杆带有内部 缓冲弹簧和高度补偿器 补偿
| 吸盘胶皮连接 | G1/4"-M |
| 产品系列 | FSTI |
| 弹簧吸盘行程 Z | 10 (mm) |
| 形状安装元件 | 带防旋转防护装置 |
| 拧紧扭矩（最大值） | 40 (Nm) |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| G1 | G1/8"-M |
| G2 | G1/4"-M |
| G3 | M18x1.5-M |
| H | 71 mm |
| H2 | 21 mm |
| LG1 | 6.5 mm |
| LG2 | 10 mm |
| LG3 | 41 mm |
| SW1 | 27 mm |
| SW2 | 13 mm |
| SW3 | 17 mm |
| Z（吸盘行程） | 10 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 弹簧弹性系数 | 0.1 N/mm |
| 弹簧预紧力 | 7.08 N |
| 弹簧弹力中心 | 7.57 N |
| 直立式负载 | 1,000 N |
| 水平式负载 | 500 N |
| 拧紧扭矩（最大值） | 40 Nm |
| 重量 | 150 g |
| 操作手柄的工作温度 | 0 ... 80 °C |
| 产品系列 | FSTI |
文件
文件
辅料
FLK G1/4-IG M10x1.25-AG10.01.03.00206灵活的安装真空吸盘，用于
适配器，接头可适应于倾斜表面
| 螺纹 G1 | G1/4"-F |
| 螺纹 G2 | M10x1.25-M |
| 操作手柄的工作温度 | 0 ... 70 °C |
KGL G1/4-IG G1/4-AG10.01.03.00110带连接处的安装真空吸盘，可用于
适配器，接头可适应于倾斜表面
| 螺纹 G1 | G1/4"-F |
| 螺纹 G2 | G1/4"-M |
| 高度 H | 37.5 (mm) |
KGL G1/4-IG M10x1.25-AG10.01.03.00137带连接处的安装真空吸盘，可用于
适配器，接头可适应于倾斜表面
| 螺纹 G1 | G1/4"-F |
| 螺纹 G2 | M10x1.25-M |
| 高度 H | 37.5 (mm) |
STVI-GE G1/8-IG 410.08.02.00149推入式接头，直形
| 螺纹 G1 | G1/8"-F |
| 软管外直径 | 4 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 8.5 (mm) |
| 长度 L | 23.5 (mm) |
STVI-GE G1/8-IG 610.08.02.00150管接直螺纹插头
| 螺纹 G1 | G1/8"-F |
| 软管外直径 | 6 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 11.5 (mm) |
| 长度 L | 26.5 (mm) |
STVI-GE G1/8-IG 810.08.02.00151推入式接头，直形
| 螺纹 G1 | G1/8"-F |
| 软管外直径 | 8 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 14.5 (mm) |
| 长度 L | 29.5 (mm) |
