HTR-STA 55 1N D20 WI10.08.03.00086吸盘自由安装固定夹/弹簧缓冲支杆方管安装
| 长度 L | 55 (mm) |
| 连接 1 | 滑块 |
| 吸盘胶皮或弹簧缓冲支杆连接 | 轮廓D20 -G1/4 |
| 形状 | 直角固定 |

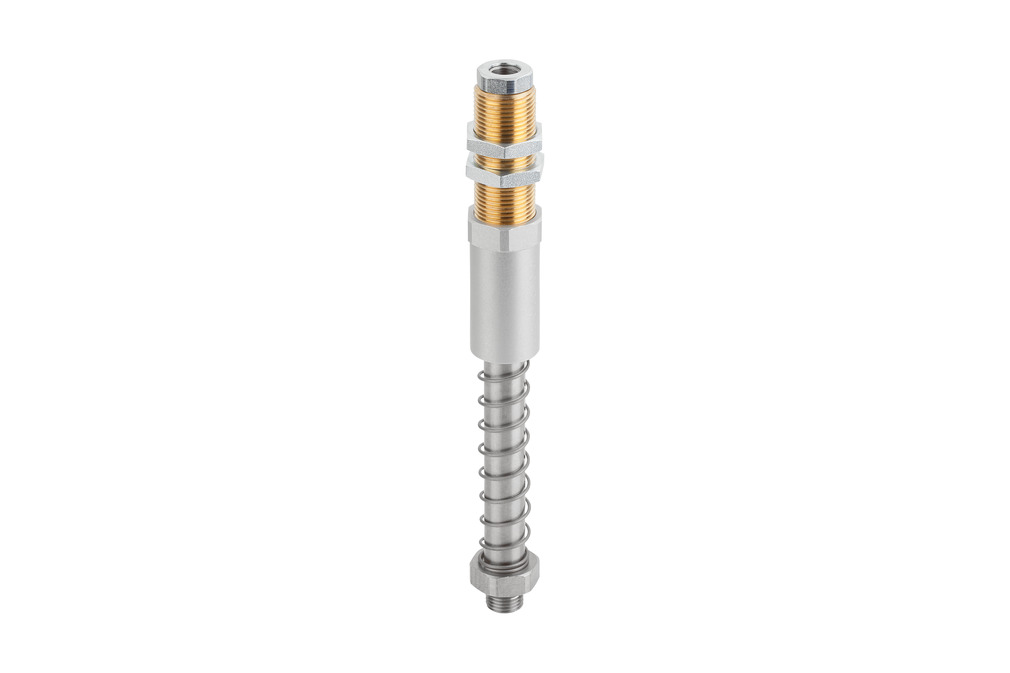

FSTE-HDB G3/8-AG 80 VG-AB
物料号: 10.01.02.01423
弹簧缓冲支杆，弹簧减震、高度补偿、重载、球导式防旋转
| 吸盘胶皮连接 | G3/8"-M |
| 真空连接 | G1/8"-F |
| 弹簧吸盘行程 Z | 80 (mm) |
| 形状安装元件 | 带防旋转保护装置的可旋转性 |
| 拧紧扭矩（最大值） | 40 (Nm) |

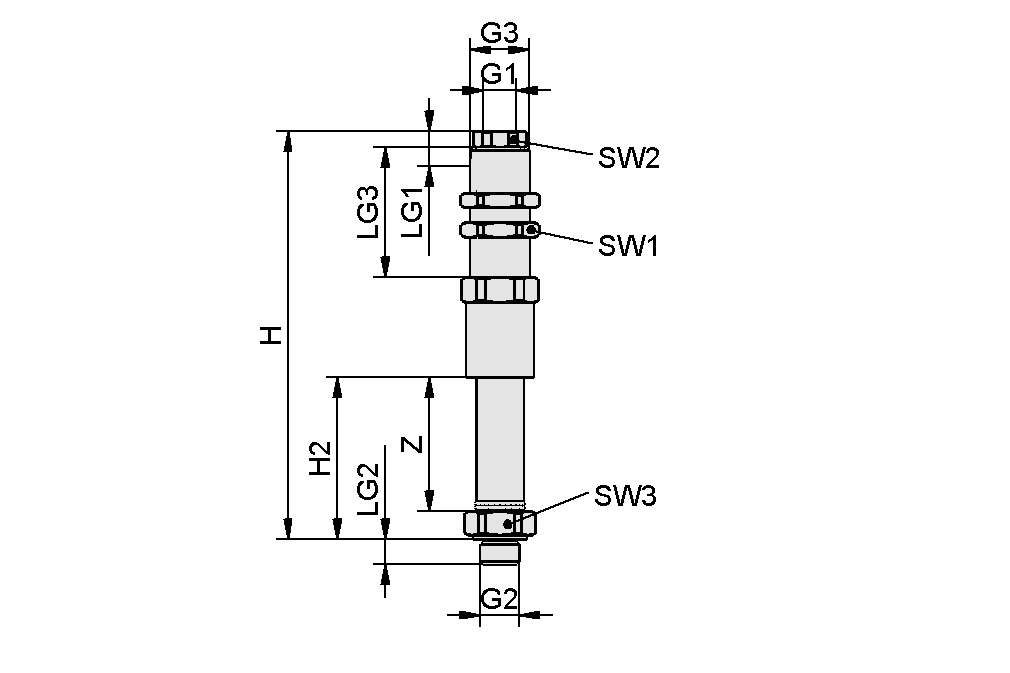

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| G1 | G1/8"-F |
| G2 | G3/8"-M |
| G3 | M20x1.5-M |
| H | 188.8 mm |
| H2 | 90.3 mm |
| LG1 | 12 mm |
| LG2 | 8 mm |
| LG3 | 44 mm |
| SW1 | 24 mm |
| SW2 | 17 mm |
| SW3 | 22 mm |
| Z（吸盘行程） | 80 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 形状安装元件 | 带防旋转保护装置的可旋转性 |
| 弹簧弹性系数 | 0.42 N/mm |
| 弹簧预紧力 | 12.38 N |
| 弹簧弹力中心 | 29.06 N |
| 直立式负载 | 2,400 N |
| 水平式负载 | 340 N |
| 拧紧扭矩（最大值） | 40 Nm |
| 重量 | 304 g |
| 操作手柄的工作温度 | 0 ... 80 °C |
| 产品系列 | FSTE-HDB |
