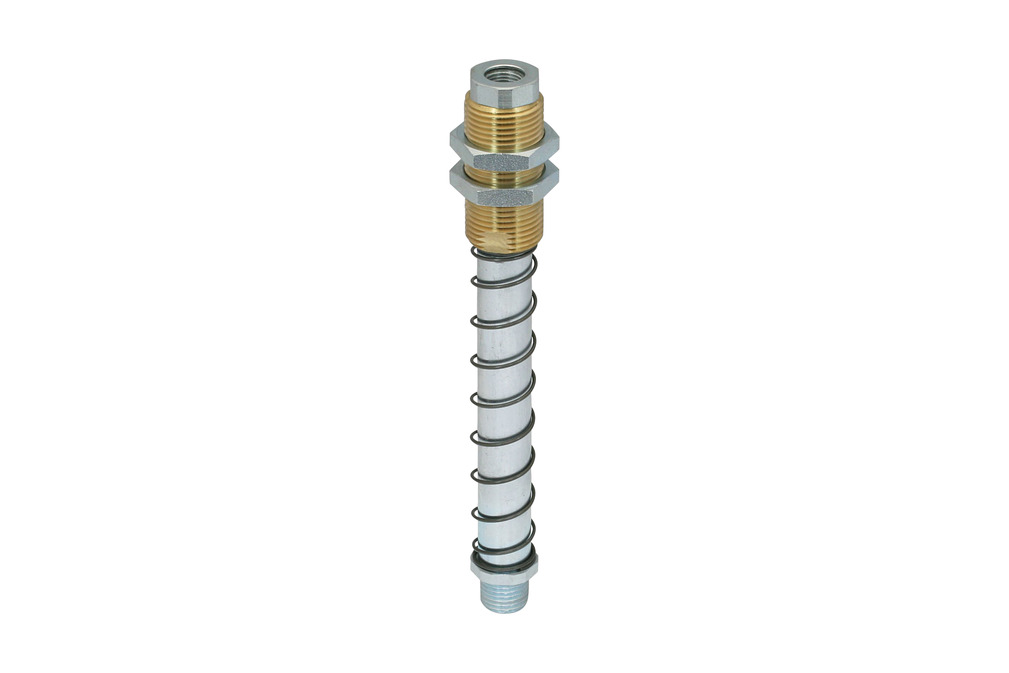

FSTE G1/4-AG 75
物料号: 10.01.02.00569
带阻尼和高度补偿的弹簧缓冲枝干
| 吸盘胶皮连接 | G1/4"-M |
| 产品系列 | FSTE |
| 弹簧吸盘行程 Z | 75 (mm) |
| 拧紧扭矩（最大值） | 40 (Nm) |

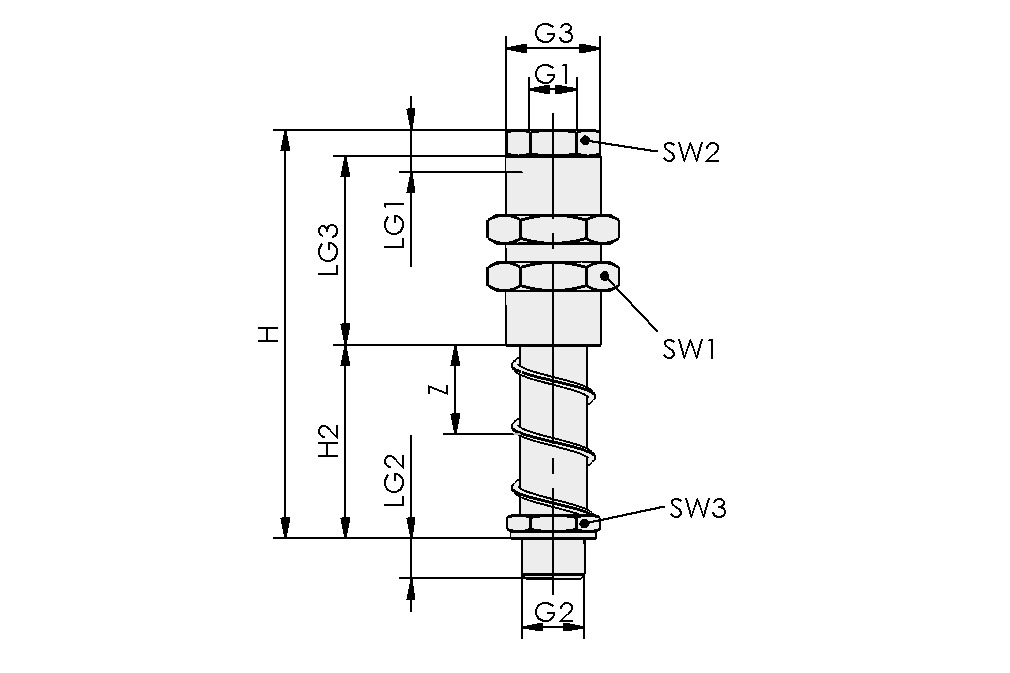

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| G1 | G1/8"-F |
| G2 | G1/4"-M |
| G3 | M20x1.5-M |
| H | 145 mm |
| H2 | 99.5 mm |
| LG1 | 13 mm |
| LG2 | 8.5 mm |
| LG3 | 40 mm |
| SW1 | 24 mm |
| SW2 | 17 mm |
| SW3 | 17 mm |
| Z（吸盘行程） | 75 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 弹簧弹性系数 | 0.26 N/mm |
| 弹簧预紧力 | 5.38 N |
| 弹簧弹力中心 | 15.2 N |
| 直立式负载 | 2,400 N |
| 水平式负载 | 340 N |
| 拧紧扭矩（最大值） | 40 Nm |
| 重量 | 190 g |
| 操作手柄的工作温度 | 0 ... 80 °C |
| 产品系列 | FSTE |
文件
文件
备件
辅料
FLK G1/4-IG G1/4-AG10.01.03.00178灵活的安装真空吸盘，用于
适配器，接头可适应于倾斜表面
| 螺纹 G1 | G1/4"-F |
| 螺纹 G2 | G1/4"-M |
| 操作手柄的工作温度 | 0 ... 70 °C |
KGL G1/4-IG G1/4-AG10.01.03.00110带连接处的安装真空吸盘，可用于
适配器，接头可适应于倾斜表面
| 螺纹 G1 | G1/4"-F |
| 螺纹 G2 | G1/4"-M |
| 高度 H | 37.5 (mm) |
KGL G1/4-IG M10x1.25-AG10.01.03.00137带连接处的安装真空吸盘，可用于
适配器，接头可适应于倾斜表面
| 螺纹 G1 | G1/4"-F |
| 螺纹 G2 | M10x1.25-M |
| 高度 H | 37.5 (mm) |
FLK G1/4-IG M10x1.25-AG10.01.03.00206灵活的安装真空吸盘，用于
适配器，接头可适应于倾斜表面
| 螺纹 G1 | G1/4"-F |
| 螺纹 G2 | M10x1.25-M |
| 操作手柄的工作温度 | 0 ... 70 °C |
HTR-STA 55 1N D20 WI10.08.03.00086灵活安装吸盘/弹簧柱塞的固定器
吸盘/弹簧缓冲支杆的支架
部分
| 长度 L | 55 (mm) |
| 连接 1 | 滑块 |
| 吸盘胶皮或弹簧缓冲支杆连接 | 轮廓D20 -G1/4 |
| 形状 | 直角固定 |
ST G1/8-AG 4 MS-ROH10.08.03.00153软管真空管喷嘴
| 螺纹 G1 | G1/8"-M |
| 软管直径（建议）d | 4 (mm) |
| 材料 | 黄铜 |
| 表面 | 未经处理 |
| 长度 L | 4 (mm) |
| 公称直径 dn | 2.5 (mm) |
STV-GE G1/8-AG 410.08.02.00202推入式接头，直形
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 4 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 7.9 (mm) |
| 长度 L | 13.7 (mm) |
STV-GE G1/8-AG 610.08.02.00204推入式接头，直形
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 6 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 11.4 (mm) |
| 长度 L | 16.4 (mm) |
STV-GE G1/8-AG 810.08.02.00206推入式接头，直形
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 8 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | °C |
| 外部直径 D | 14 (mm) |
| 长度 L | 20.7 (mm) |
STV-W G1/8-AG 410.08.02.00156推入式接头，旋转（绕轴）
弯头
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 4 (mm) |
| 材料 | 镀镍 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 长度 L | 16.4 (mm) |
STV-W G1/8-AG 610.08.02.00158推入式接头，旋转（绕轴）
弯头
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 6 (mm) |
| 材料 | 镀镍 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 长度 L | 20.1 (mm) |
STV-W G1/8-AG 810.08.02.00160推入式接头，旋转（绕轴）
弯头
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 8 (mm) |
| 材料 | 镀镍 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 长度 L | 24 (mm) |
STV-GE G1/8-AG 6 HT10.08.02.00389推入式接头，直形
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 6 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -50 ... 200 °C |
| 外部直径 D | 11.6 (mm) |
| 长度 L | 19 (mm) |
STV-W G1/8-AG 6 HT10.08.02.00391推入式接头，旋转（绕轴）
弯头
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 6 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -50 ... 200 °C |
| 长度 L | 22.5 (mm) |
STV-WF G1/8-AG 410.08.02.00166推入式安装，可旋转（绕轴）和锁定
和可锁定
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 4 (mm) |
| 材料 | 镀镍 |
| 操作手柄的工作温度 | -10 ... 70 °C |
| 长度 L | 17.4 (mm) |
STV-WF G1/8-AG 610.08.02.00168推入式安装，可旋转（绕轴）和锁定
和可锁定
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 6 (mm) |
| 材料 | 镀镍 |
| 操作手柄的工作温度 | -10 ... 70 °C |
| 长度 L | 21.4 (mm) |
STV-WF G1/8-AG 810.08.02.00170推入式安装，可旋转（绕轴）和锁定
和可锁定
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 8 (mm) |
| 材料 | 镀镍 |
| 操作手柄的工作温度 | -10 ... 70 °C |
| 长度 L | 23.4 (mm) |
STV-WF G1/8-AG 1010.08.02.00257推入式安装，可旋转（绕轴）和锁定
和可锁定
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 10 (mm) |
| 材料 | 镀镍 |
| 操作手柄的工作温度 | -10 ... 70 °C |
| 长度 L | 25.2 (mm) |
