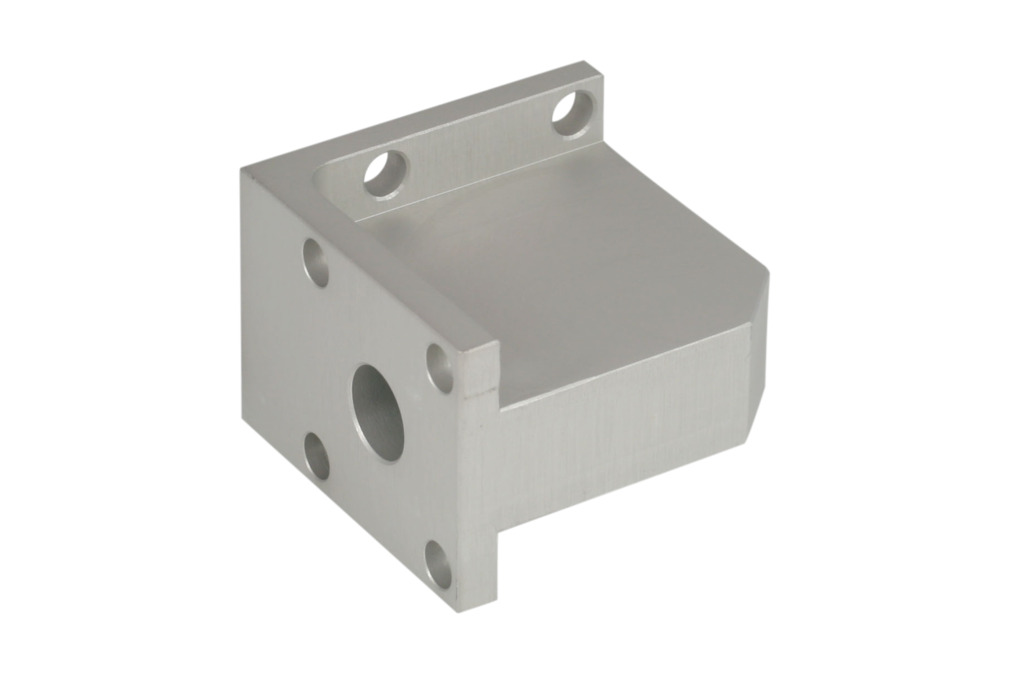

BEF-WIN 40x40x40 5 MO-PROF25.09.06.00007安装固定支架
| 宽度 B | 40 (mm) |
| 高度 H | 40 (mm) |
| 长度 L | 40 (mm) |
| 壁厚 s | 5 (mm) |
| 使用結構設計 | 安装部分 |
| 重量 | 107 (g) |

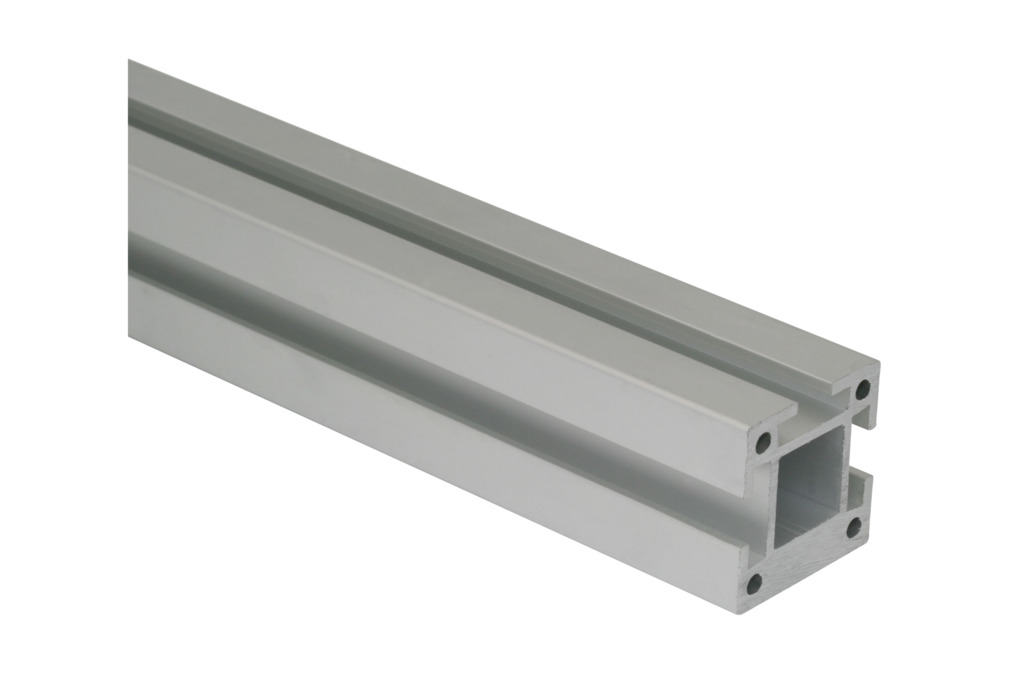

MO-PROF 40 3TN AL-1
物料号: 26.07.01.00022
铝制滑轨型材，VA-SY系统用
| 宽度 B | 40 (mm) |
| 长度（max.） | 6000 (mm) |
| 形式 | 带 3 个 T 形插槽 |
| 材料 | Al Mg Si 0.5 F22 |

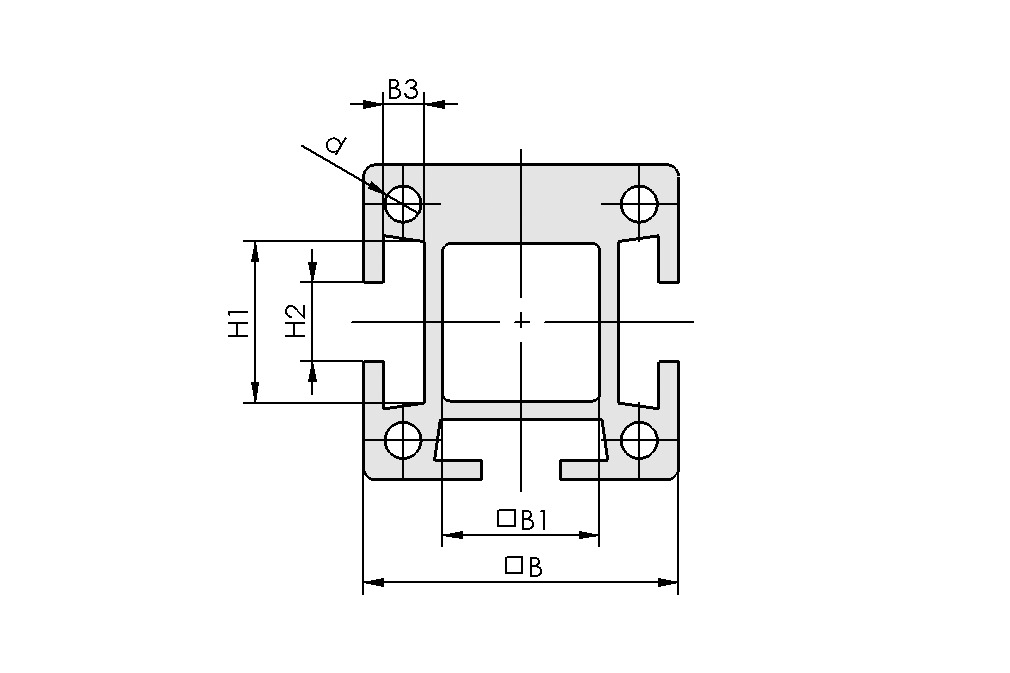

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 40 mm |
| B1 | 20 mm |
| B3 | 5.2 mm |
| d | 4.6 mm |
| H1 | 20.5 mm |
| H2 | 10 mm |
| 6,000 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 区域 | 6.5 cm² |
| 阻力矩 Wx | 5.5 cm3 |
| 阻力矩 Wy | 5.2 cm3 |
| 区域矩 lx | 12.7 cm4 |
| 区域矩 ly | 10.4 cm4 |
| 最大挠度 | 0.8 mm/m |
| 材料 | Al Mg Si 0.5 F22 |
| 质量 | 1.8 kg/m |
| 产品系列 | MO-PROF |
文件
文件

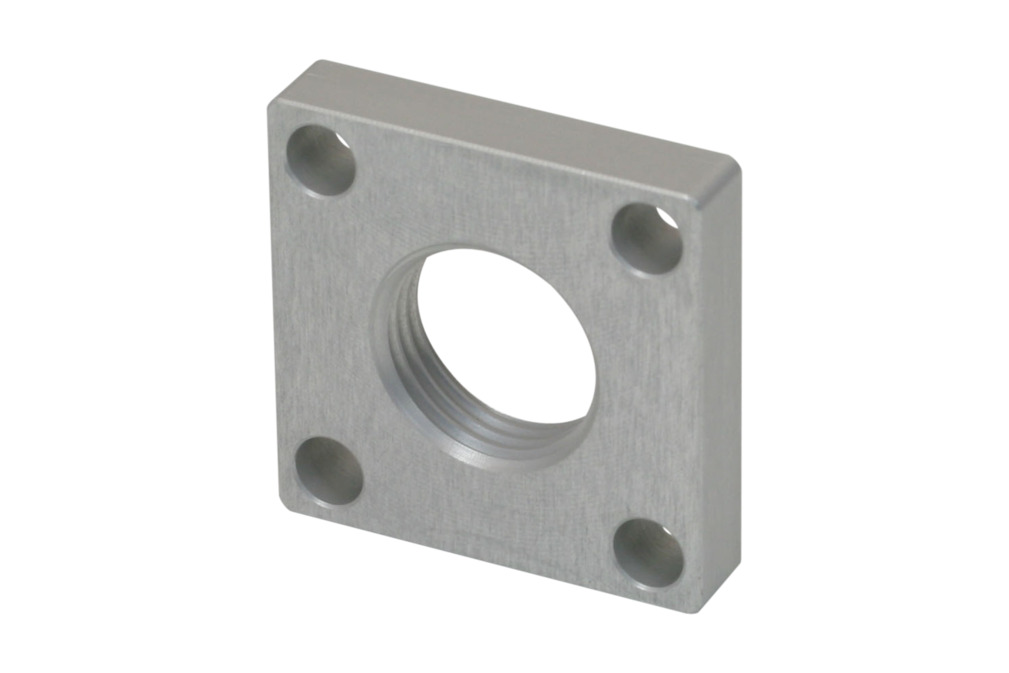

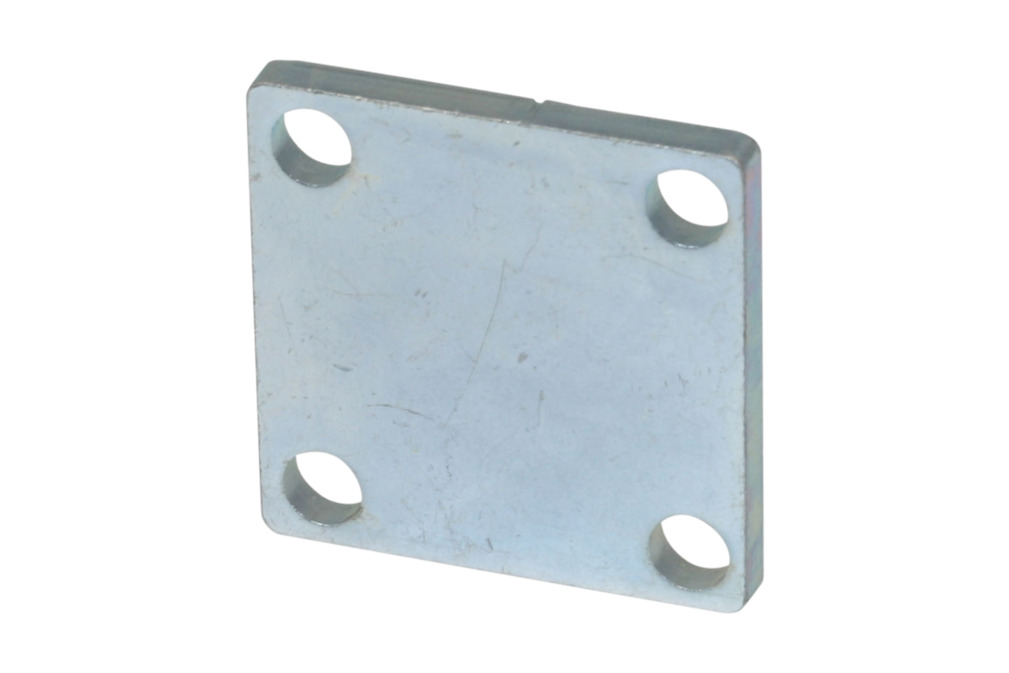

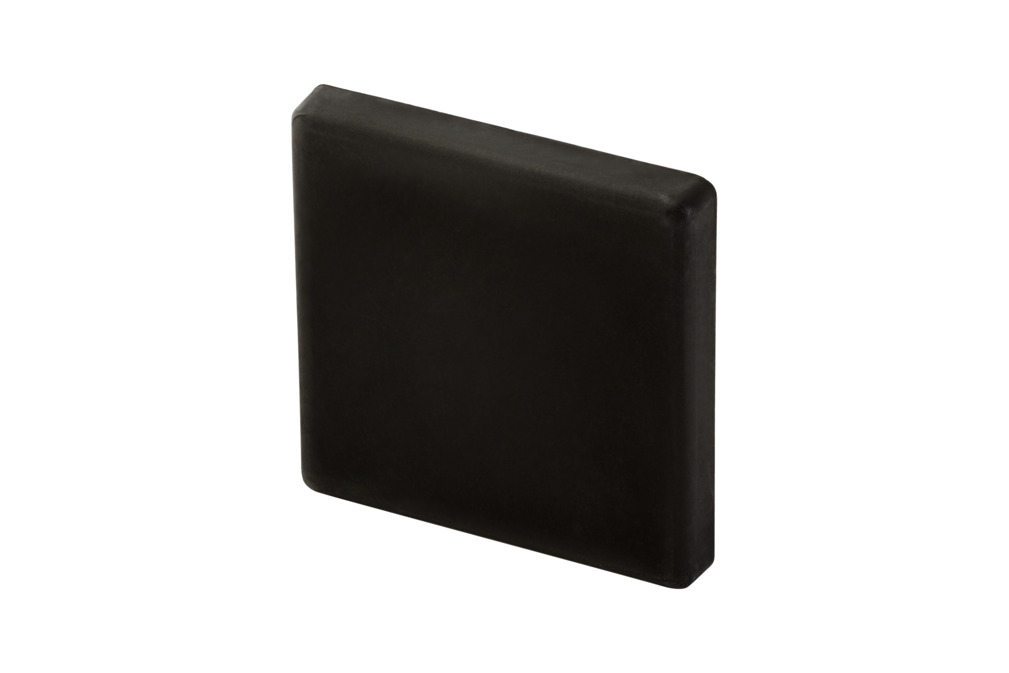

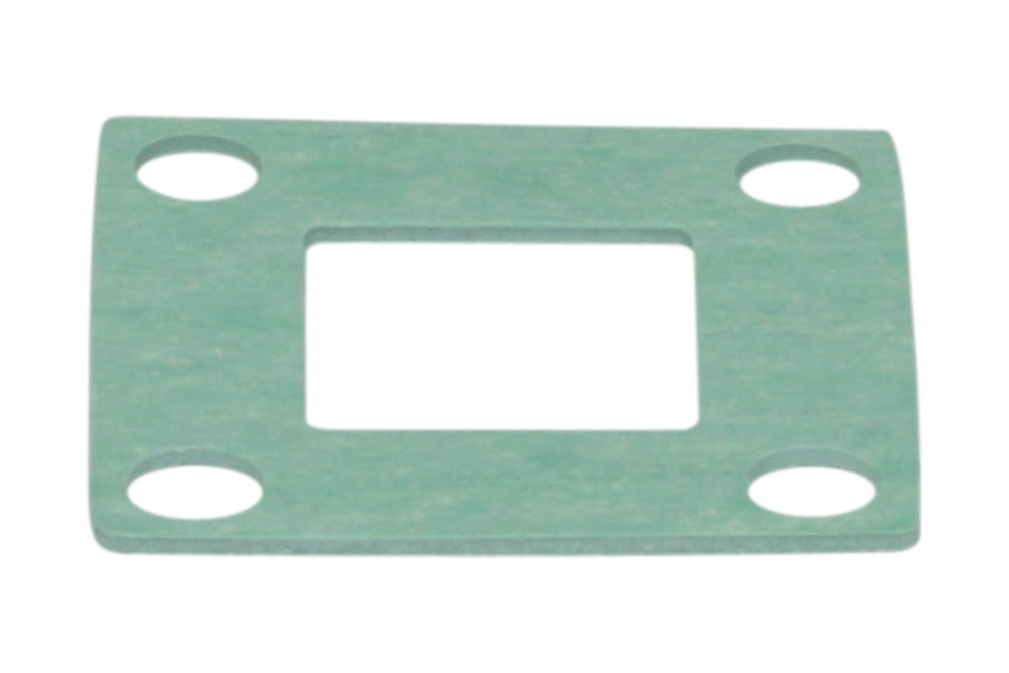

辅料
NUT-STEI 10x20 M6-IG25.09.06.00002气动锁紧滑块螺母
| 宽度 B | 20 (mm) |
| 高度 H | 5 (mm) |
| 材料 | 钢 |
| 长度 L | 10 (mm) |
| 螺纹 G1 | M6-F |
| 形状安装元件 | 有台阶 |
| 表面 | 镀锌 |
| 重量 | 6 (g) |
NUT-STEI 10x20 M8-IG25.09.06.00003气动锁紧滑块螺母
| 宽度 B | 20 (mm) |
| 高度 H | 5 (mm) |
| 材料 | 钢 |
| 长度 L | 10 (mm) |
| 螺纹 G1 | M8-F |
| 形状安装元件 | 有台阶 |
| 表面 | 镀锌 |
| 重量 | 5 (g) |
NUT-STEI 20x20 M8-IG 1025.09.06.00012气动锁紧滑块螺母
| 宽度 B | 20 (mm) |
| 高度 H | 4.9 (mm) |
| 材料 | 钢 |
| 长度 L | 20 (mm) |
| 螺纹 G1 | M8-F |
| 形状安装元件 | 有台阶 |
| 表面 | 镀锌 |
| 重量 | 15.9 (g) |
