SXT-RF-CL-D-160-40
物料号: 10.07.13.00007

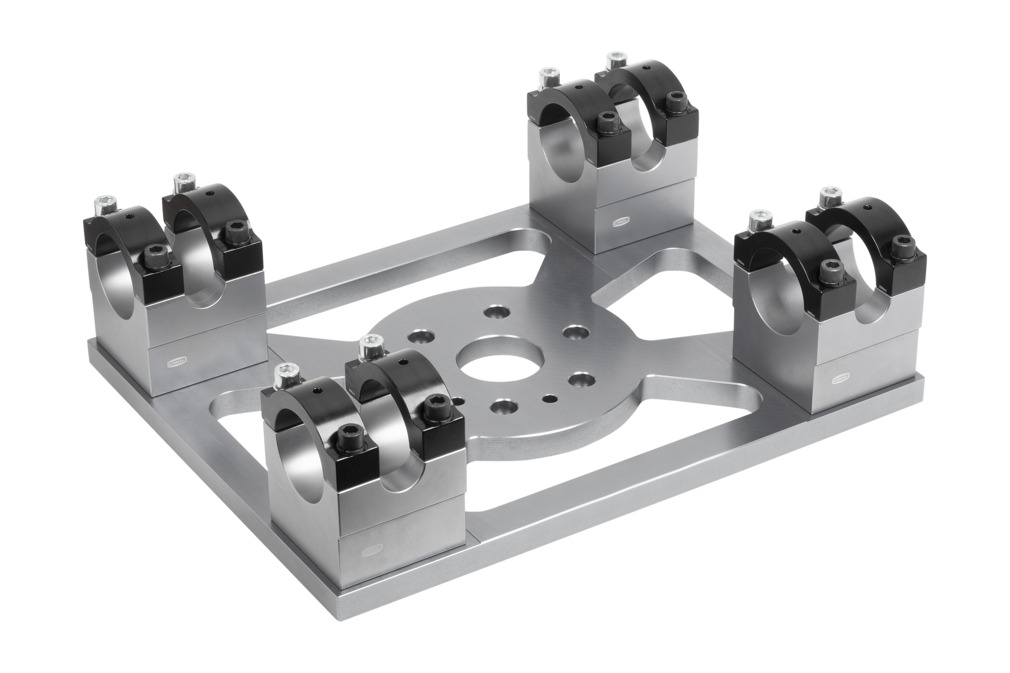

带管夹的机器人法兰 用于连接 管材模具
| 长度 L | 460 (mm) |
| 宽度 B | 360 (mm) |
| 材料 | 铝 |
| Dmk | 160 (mm) |
| 使用結構設計 | 管 2 x 40 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 360 mm |
| D2 | 100 mm |
| Dmk | 160 mm |
| d | 40 mm |
| d1 | 11.5 mm |
| d2 | 10 mm |
| H1 | 111 mm |
| H2 | 77 mm |
| H3 | 3 mm |
| L | 460 mm |
| X1 | 360 mm |
| Y1 | 260 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 材料 | 铝 |
| 形状 | 双人 |
| 重量 | 11.32 kg |
| 产品系列 | SXT-RF-CL |
