STV-GE G1/8-AG 810.08.02.00206管接直螺纹插头
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 8 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | °C |
| 外部直径 D | 14 (mm) |
| 长度 L | 20.7 (mm) |

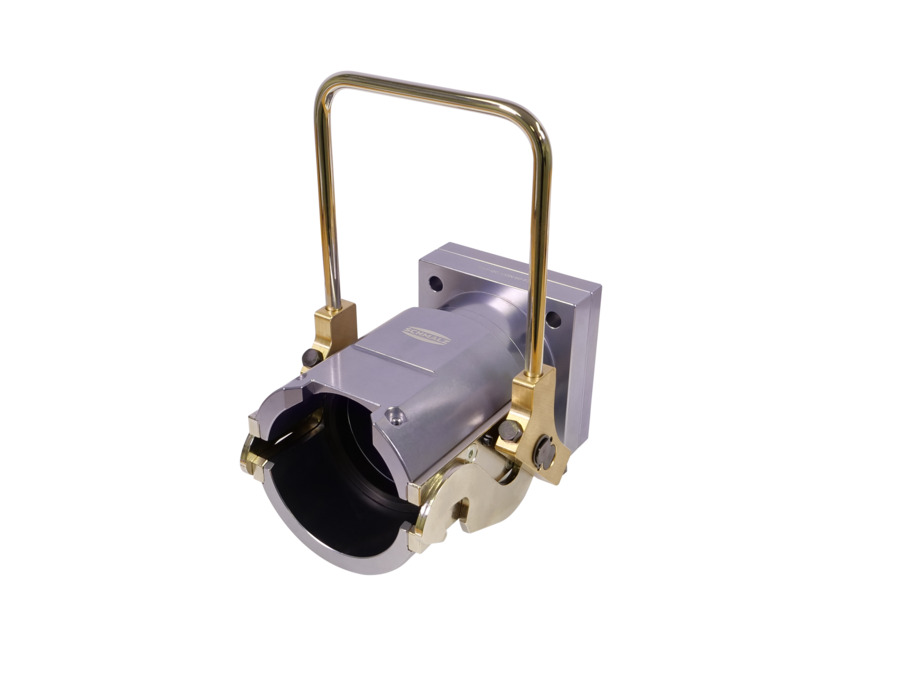

SXT-QC-CON-60-F-6
物料号: 10.07.13.00016
机器人快速更换刺刀 管材模具
| 形状 | 母头 |
| 连接针数 | 6 |
| 材料 | 铝 |
| 公称尺寸 | 60 (mm) |

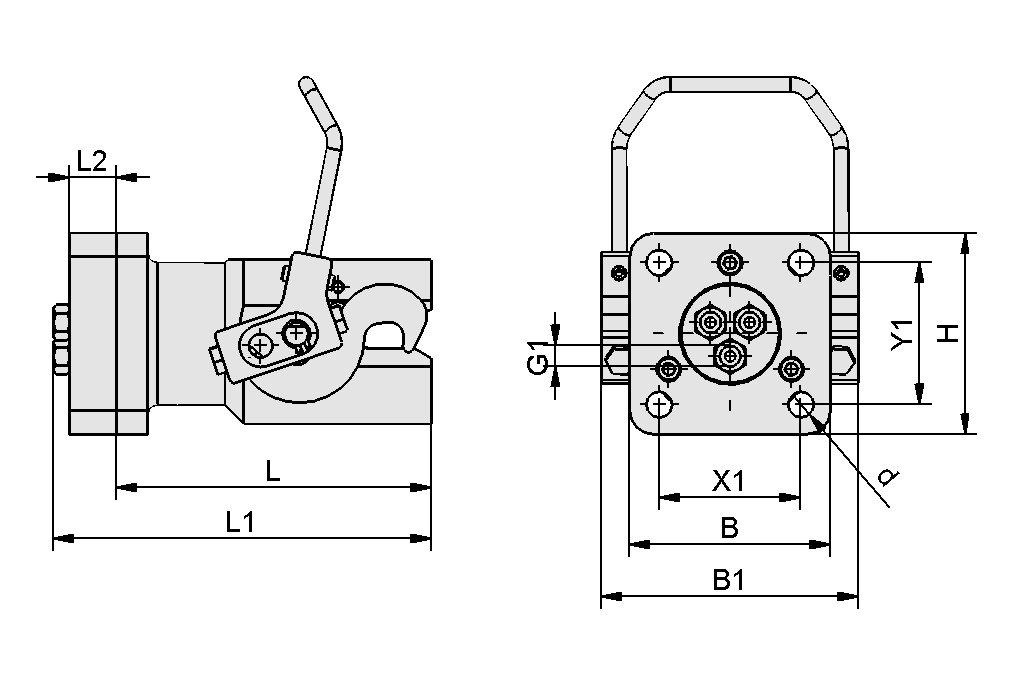

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 120 mm |
| B1 | 165 mm |
| d | 11 mm |
| G1 | G1/8"-F |
| H | 120 mm |
| L | 189 mm |
| L1 | 210.7 mm |
| L2 | 15 mm |
| X1 | 90 mm |
| Y1 | 90 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 材料 | 铝 |
| 形状 | 母头 |
| 连接针数 | 6 |
| 重量 | 4.86 kg |
| 产品系列 | SXT |
