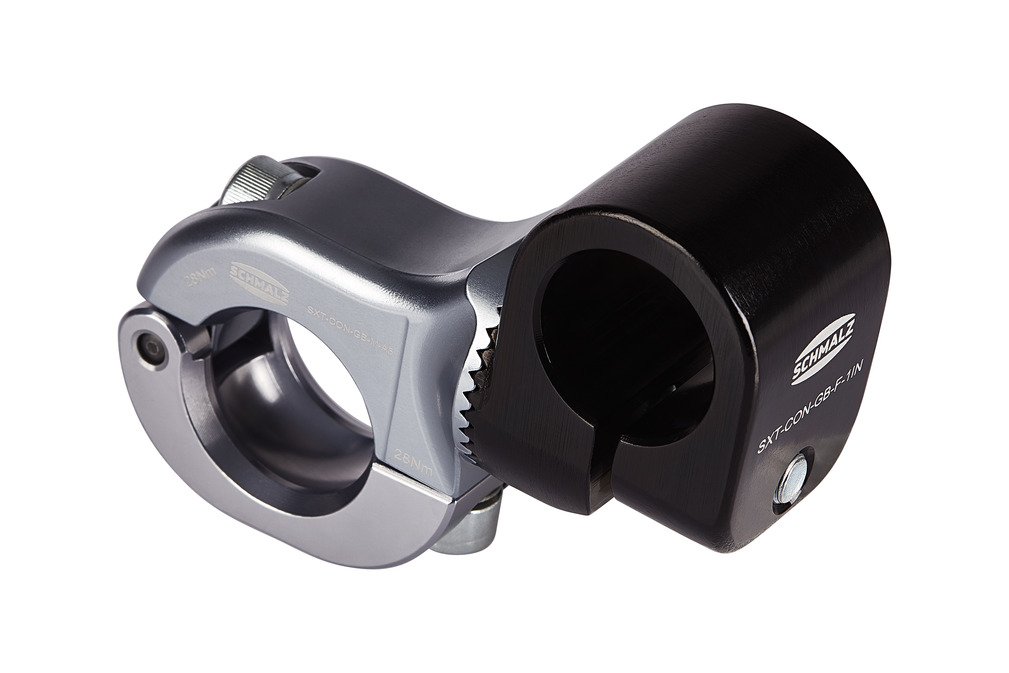

SXT-TC-F1IN-0-MA5
物料号: 10.07.13.00192
旋转臂的桁架连接器。 用于连接到管道工具。 齧合
| 连接 1 | SXT-CON-GB-F-1IN |
| 连接 2 | SXT-CON-GB-M-A5 |
| 角度 | 0 (°) |

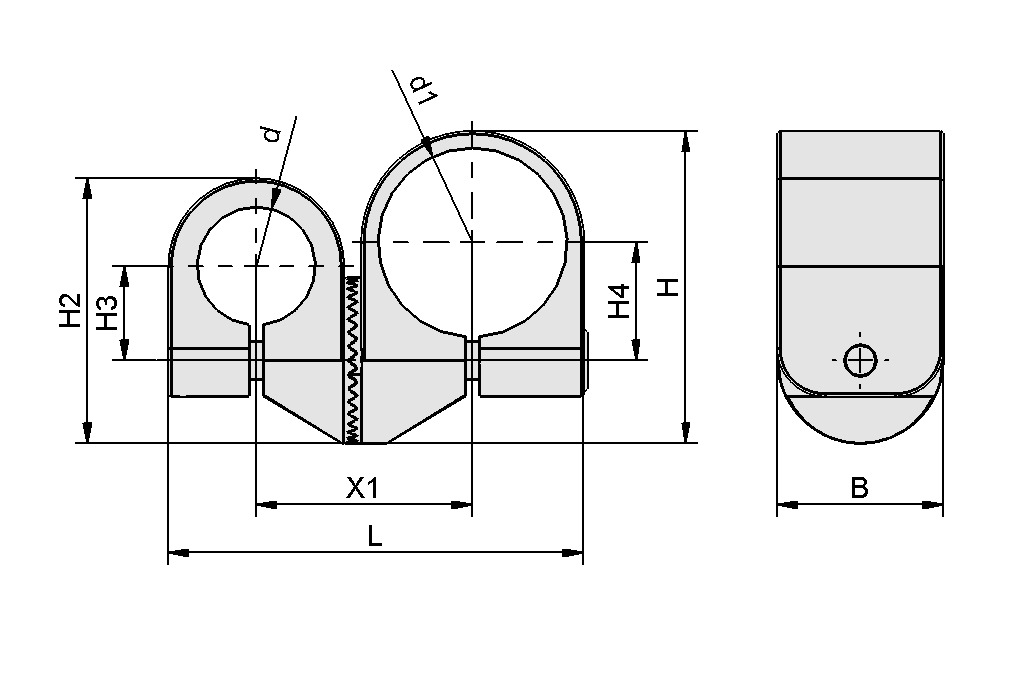

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 连接 1 | SXT-CON-GB-F-1IN |
| 连接 2 | SXT-CON-GB-M-A5 |
| B | 35 mm |
| d | 25.4 mm |
| d1 | 32 mm |
| H | 80.5 mm |
| H2 | 56 mm |
| H3 | 20 mm |
| H4 | 21 mm |
| L | 99 mm |
| X1 | 53.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 重量 | 260 g |
| 产品系列 | SXT |
