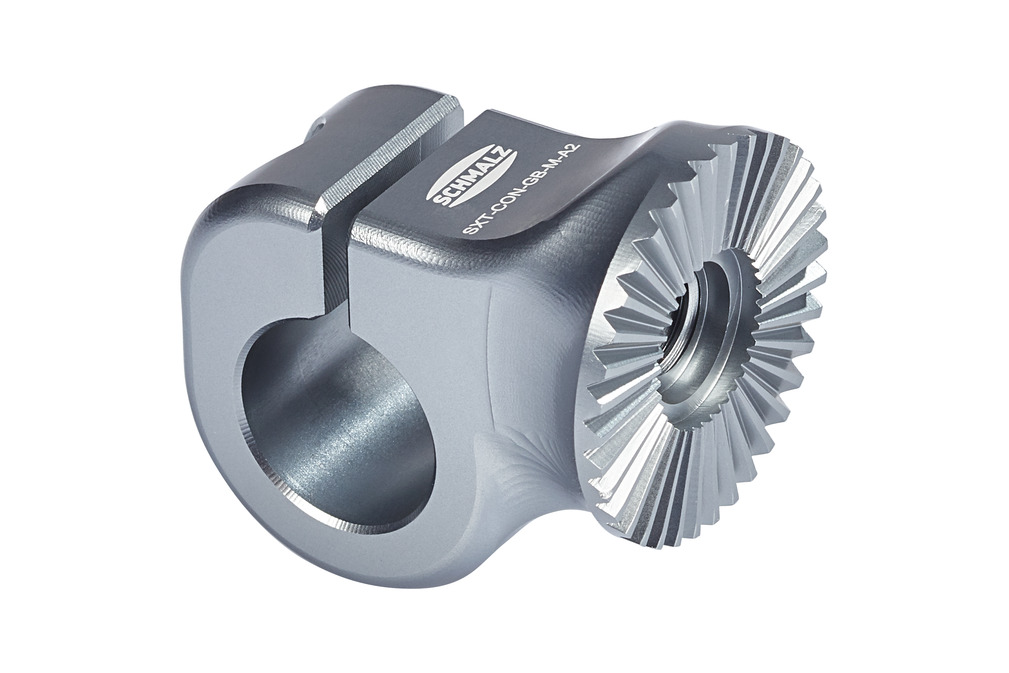

SXT-CON-GB-M-A2
物料号: 10.07.13.00215
带齿形管夹,模块化。 用于旋转臂和连接 关于管子工具
材料 | 铝 |
连接 1 | 螺栓接口 Ø19mm |
形状 | 公头 |
设计参数
设计参数

属性 | 价值 |
---|---|
B | 23 mm |
D | 35 mm |
d | 19 mm |
d1 | 8.5 mm |
H | 46 mm |
H2 | 12 mm |
L | 46.5 mm |
L2 | 30 mm |
L3 | 15 mm |
技术参数
技术参数
属性 | 价值 |
---|---|
材料 | 铝 |
形状 | 公头 |
重量 | 65 g |
产品系列 | SXT |
