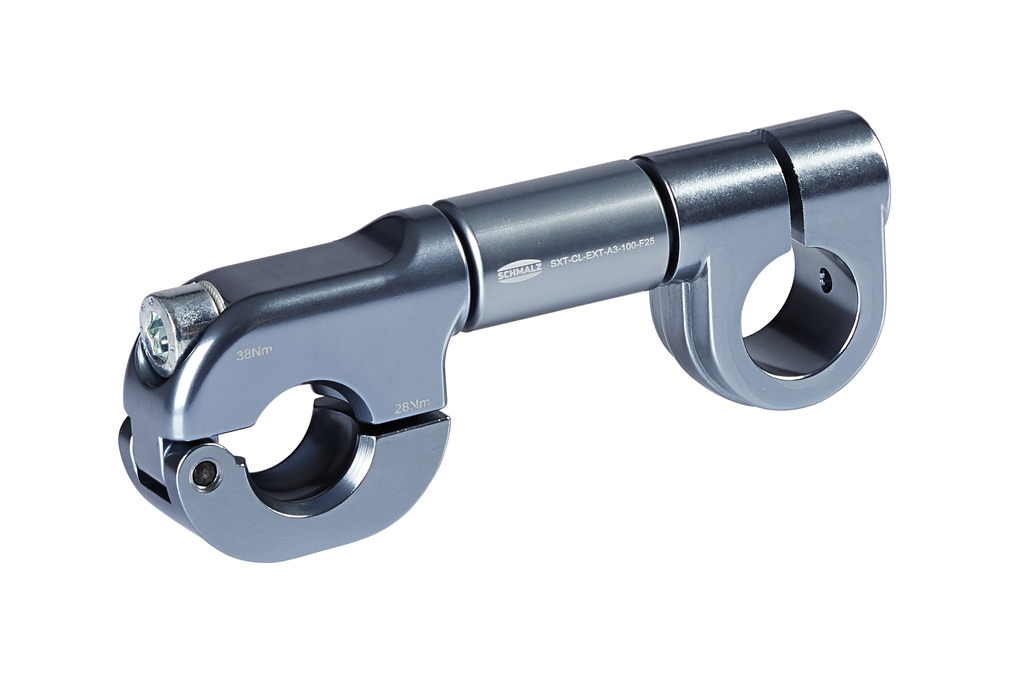

SXT-CL-EXT-A3-100-F25
物料号: 10.07.13.00195
旋转臂，带延长线 真空部件的连接 关于管子工具
| 外部直径 D | 25 (mm) |
| 内径 d | 28.5 (mm) |
| 孔径 X1 | 100 (mm) |
| 材料 | 铝 |
| 连接 1 | 球头 28.5 mm |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 25 mm |
| D | 25 mm |
| d | 28.5 mm |
| H | 57 mm |
| H1 | 53 mm |
| H2 | 19.5 mm |
| H3 | 23.5 mm |
| L | 148.7 mm |
| L2 | 40 mm |
| X1 | 100 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 材料 | 铝 |
| 形状 | 母头 |
| 重量 | 350 g |
| 产品系列 | SXT |
