KGL G1/2-IG G1/2-AG
物料号: 10.01.03.00111
吸盘安装固定用挠性接头，用于斜度工件表面
| 螺纹 G1 | G1/2"-F |
| 螺纹 G2 | G1/2"-M |
| 高度 H | 40 (mm) |

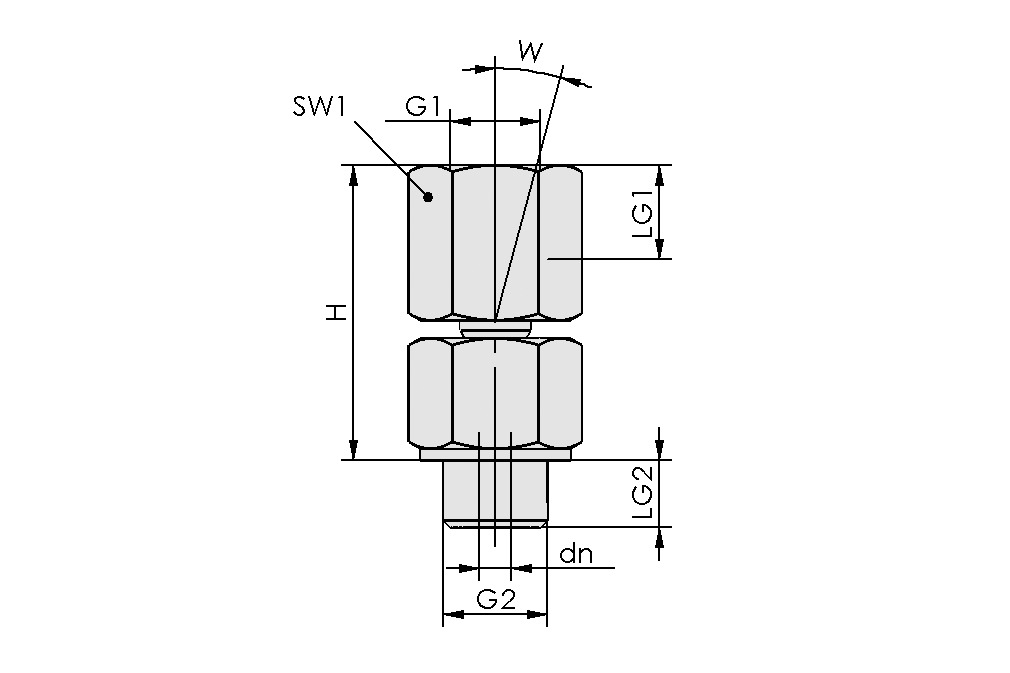

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 4 mm |
| H | 40 mm |
| G1 | G1/2"-F |
| G2 | G1/2"-M |
| LG1 | 14 mm |
| LG2 | 12 mm |
| SW1 | 24 mm |
| W | 15 ° |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 直立式负载 | 2,500 N |
| 重量 | 116 g |
| 产品系列 | KGL |
