HTS-A2 DBD
物料号: 10.01.04.00411
支撑件系统
| 连接 1 | 螺栓接口 Ø19 mm |
| 使用結構設計 | 双板件检测 |

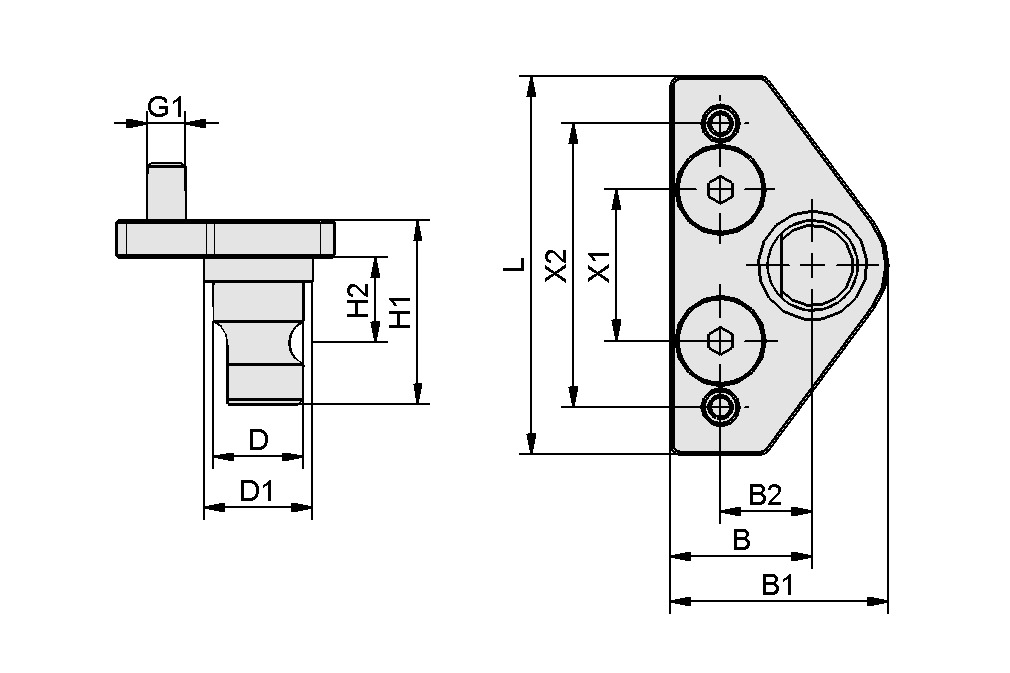

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 30 mm |
| B1 | 46 mm |
| B2 | 19.5 mm |
| D | 19 mm |
| D1 | 23 mm |
| G1 | M8-M |
| H1 | 39 mm |
| H2 | 18 mm |
| L | 80 mm |
| X1 | 32 mm |
| X2 | 60 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 重量 | 241.7 g |
