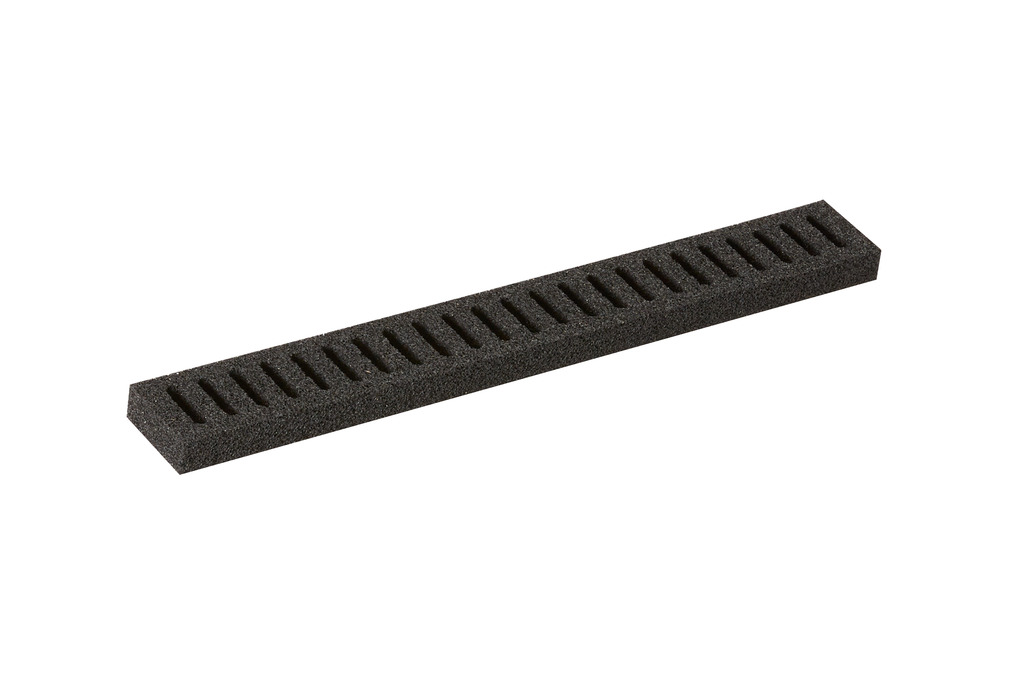

DI-PL 432x54 1R18 LL-26x8 O2010.01.53.00067用于大面积的密封板
FXP/FMP-60系列夹持器，宽度为
60mm宽度
| 长度 L | 432 (mm) |
| 宽度 B | 54 (mm) |
| 高度 H | 20 (mm) |
| 抽吸单元的布置 | 1 行，18 毫米 |

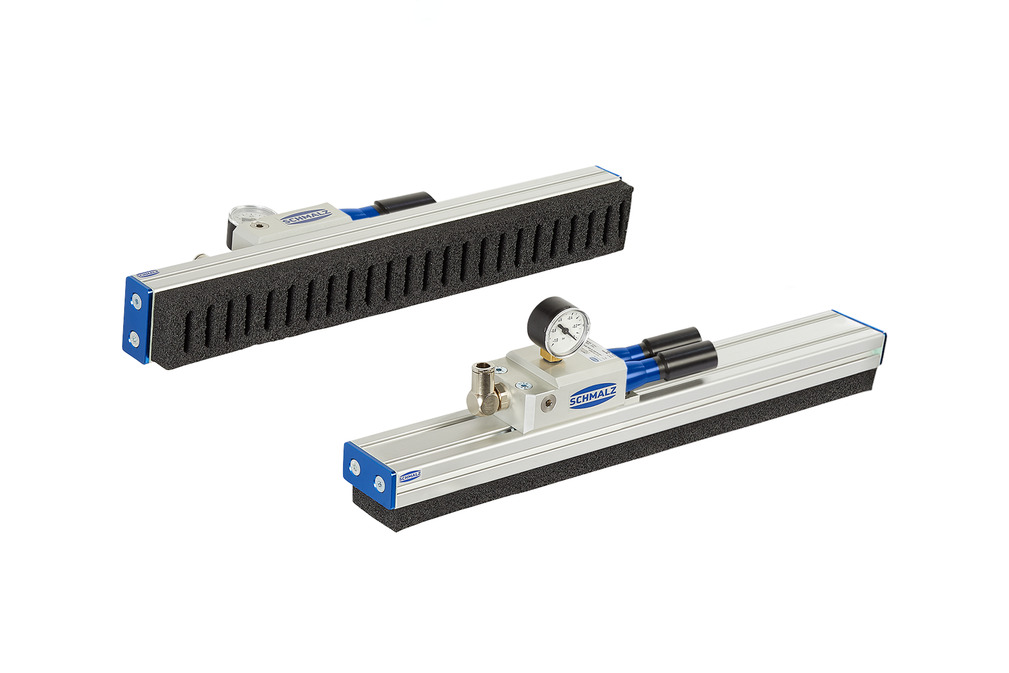

FXP-60-SW70 442 1R18 O20
物料号: 10.01.53.00070
60毫米宽的大面积抓取器系列，包括气动装置。带有集成流量电阻的真空发生器
| 喷嘴直径 | 0.7 (mm) |
| 长度 L | 442 (mm) |
| 宽度 B | 60 (mm) |
| 抽吸单元的布置 | 1 行，18 毫米 |
| 设计真空产生装置 | 发生器模组 SEP |
| 尺寸 | 2 13 22 |

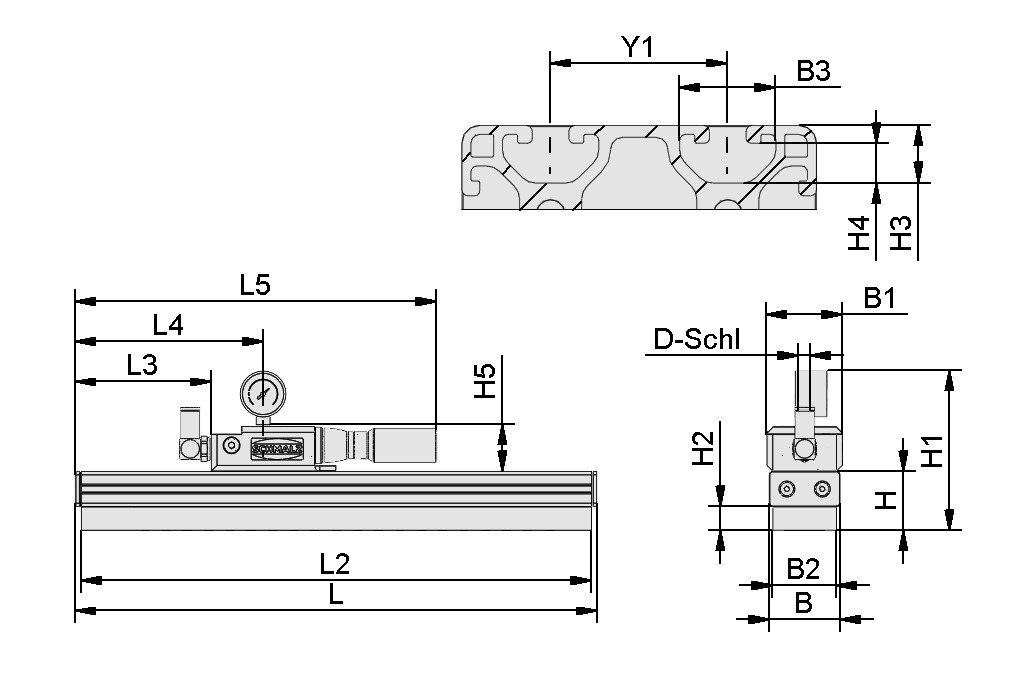

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 60 mm |
| B1 | 64 mm |
| B2 | 54 mm |
| B3 | 16.3 mm |
| D-Schl | 10 mm |
| H | 50 mm |
| H1 | 102 mm |
| H2 | 20 mm |
| H3 | 9.75 mm |
| H4 | 6.75 mm |
| H5 | 45 mm |
| L | 442 mm |
| L2 | 432 mm |
| L3 | 115 mm |
| L4 | 159 mm |
| L5 | 306 mm |
| Y1 | 30 mm |
| 阀类型 | SW |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 安排 | 1R18 |
| 抽吸单元针数 | 23 |
| 零下250 毫巴时的吸力 | 149 N |
| 吸率 (max.) | 270 l/min |
| 耗气量 [l/min] | 165 l/min |
| 密封件 | 密封泡沫 |
| 重量 | 1.5 kg |
| 产品系列 | FXP-FMP-60 |
文件
文件
备件
辅料
VAM 40 V DR BAR10.01.44.00249真空表，模拟量测量和监测真空
| 宽度 B | 27 (mm) |
| 外部直径 D | 40 (mm) |
| 测量范围 [bar] | -1,00 ... 0,00 bar |
| 形状压力计 | 带密封圈 |
| mit_02 | BAR 级 |
| 真空连接 | G1/8"-M |
FSTE-HD G1/4-AG 50 VG10.01.02.00876弹簧缓冲支杆，弹簧减震、高度补偿、重载
| 吸盘胶皮连接 | G1/4"-M |
| 真空连接 | G1/8"-F |
| 弹簧吸盘行程 Z | 50 (mm) |
| 形状安装元件 | 带防旋转防护装置 |
| 拧紧扭矩（最大值） | 40 (Nm) |
VSL 10-7 PE MI-TR10.07.09.00083真空压缩空气管
| 外部直径 D | 10 (mm) |
| 内径 d | 7 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | PE |
| 最小弯曲半径 | 60 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -30 ... 70 °C |
| 颜色 | 乳白色透明 |
VSL 10-7 PU MI-TR10.07.09.00084真空压缩空气管
| 外部直径 D | 10 (mm) |
| 内径 d | 7 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 60 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -40 ... 85 °C |
| 颜色 | 乳白色透明 |
FLAN-PL 50x54x10 AL-PUL FXP-FMP-6010.01.53.00029法兰盘
| 长度 L | 50 (mm) |
| 宽度 B | 54 (mm) |
| 高度 H | 10 (mm) |
| 尺寸 | 60 |
| 使用結構設計 | 大面积真空抓具系统 FXP-FMP |
MOD-FLAN 143.6x110 FXP/FMP-6010.01.53.00153法兰模块
| 长度 L | 143.6 (mm) |
| 宽度 B | 110 (mm) |
| 高度 H | 83.9 (mm) |
| 使用結構設計 | 大面积真空抓具系统 FXP-/FMP-60 |
