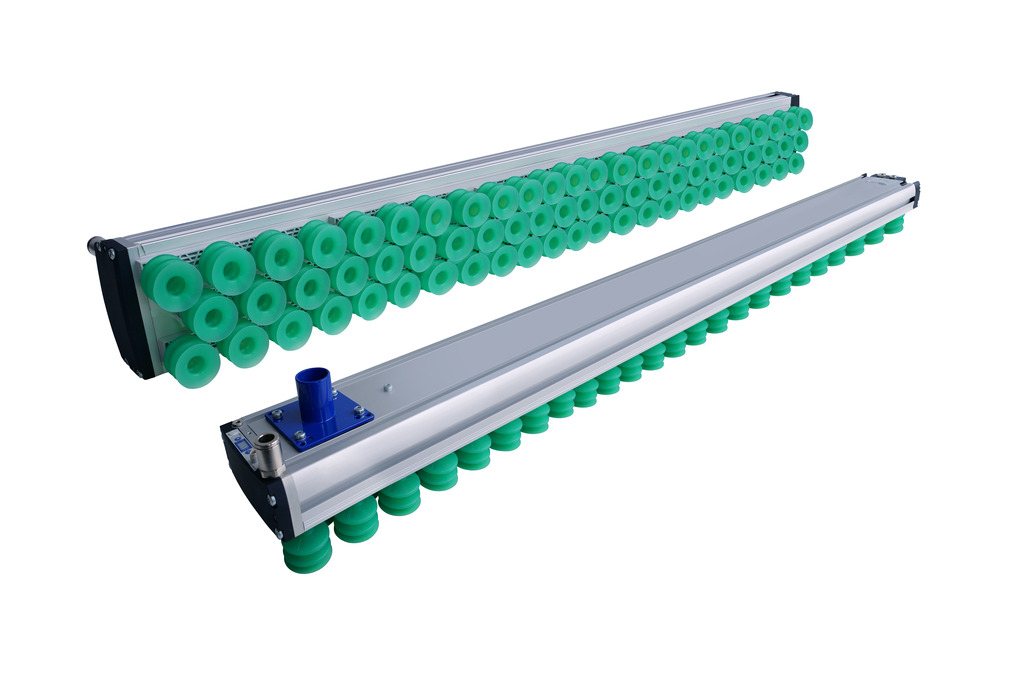

FMP-i-SW140 1234 3R54 SPB2-40P V0
物料号: 10.01.38.07442
智能大面积抓取系统，具有 综合性气体。真空生成 和流量电阻
| 长度 L | 1234 (mm) |
| 长度 L1 | 1238 (mm) |
| 宽度 B | 130 (mm) |
| 安排 | 3R54 |
| 形状配件 | 直线 |
| 外部直径 D | 60 (mm) |
| 增加功能区域抓具 | 1x 真空 / 吹气控制阀 |
| 最大耗气量 吹气 | 800 (l/min) |
| 结构真空开关 | 常开 |
| 重量 | 7.5 (kg) |
| 产品系列 | FMP |

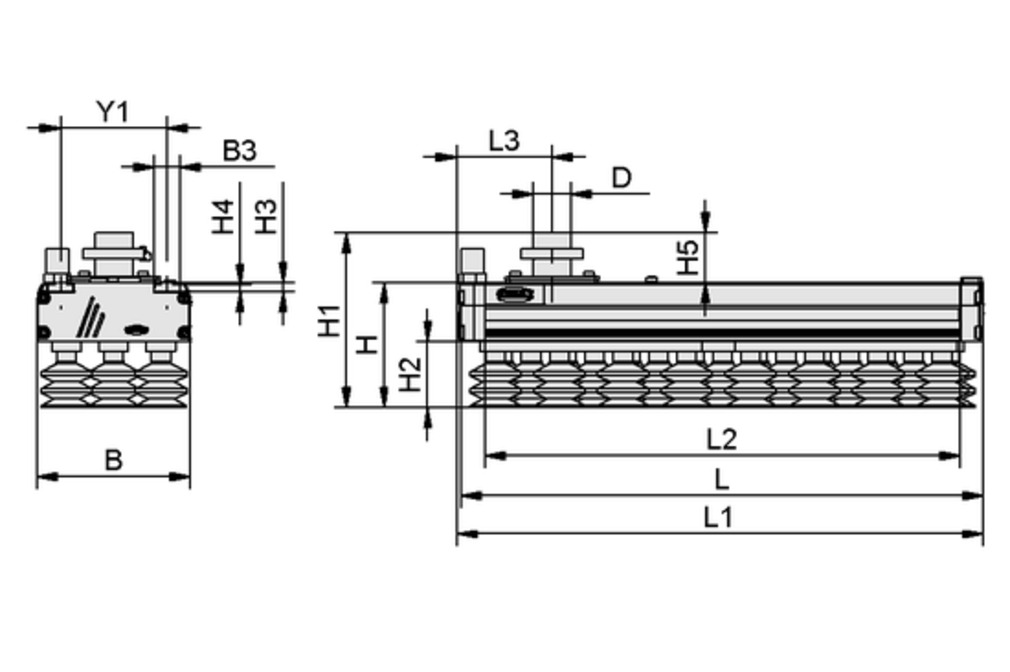

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 130 mm |
| B3 | 21.6 mm |
| D | 60 mm |
| H | 106 mm |
| H1 | 152 mm |
| H2 | 56 mm |
| H3 | 7.7 mm |
| H4 | 5.5 mm |
| H5 | 46 mm |
| L | 1,234 mm |
| L1 | 1,238 mm |
| L2 | 1,194 mm |
| L3 | 80.9 mm |
| Y1 | 90 mm |
| 阀类型 | SW |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 安排 | 3R54 |
| 抽吸单元针数 | 66 |
| 零下250 毫巴时的吸力 | 720 N |
| 电压 | 24V - DC |
| 与 | 无真空显示 |
| 增加功能区域抓具 | 1x 真空 / 吹气控制阀 |
| 重量 | 7.5 kg |
| 密封件 | 吸垫 |
| 聚氨酯 = -0.25 bar 时的排气速率 | 900 l/min |
| 产品系列 | FMP |
