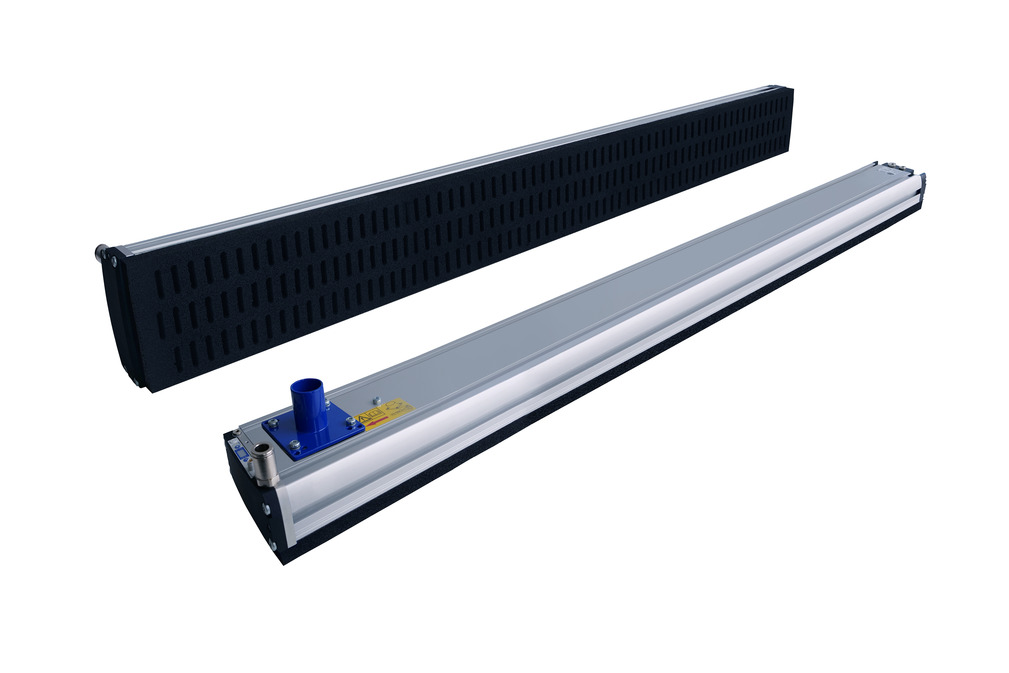

FMP-i-SVK 1234 3R18 O20 V0 G60

物料号: 10.01.38.07436

智能大面积抓取系统用于外部真空生成与流动球阀

长度 L	1234 (mm)
长度 L1	1238 (mm)
宽度 B	130 (mm)
安排	3R18
材料类型	海绵O, 高度20 mm
形状配件	直线
外部直径 D	60 (mm)
增加功能区域抓具	1x 真空 / 吹气控制阀
最大耗气量吹气	800 (l/min)
结构真空开关	常开
重量	5.8 (kg)
产品系列	FMP

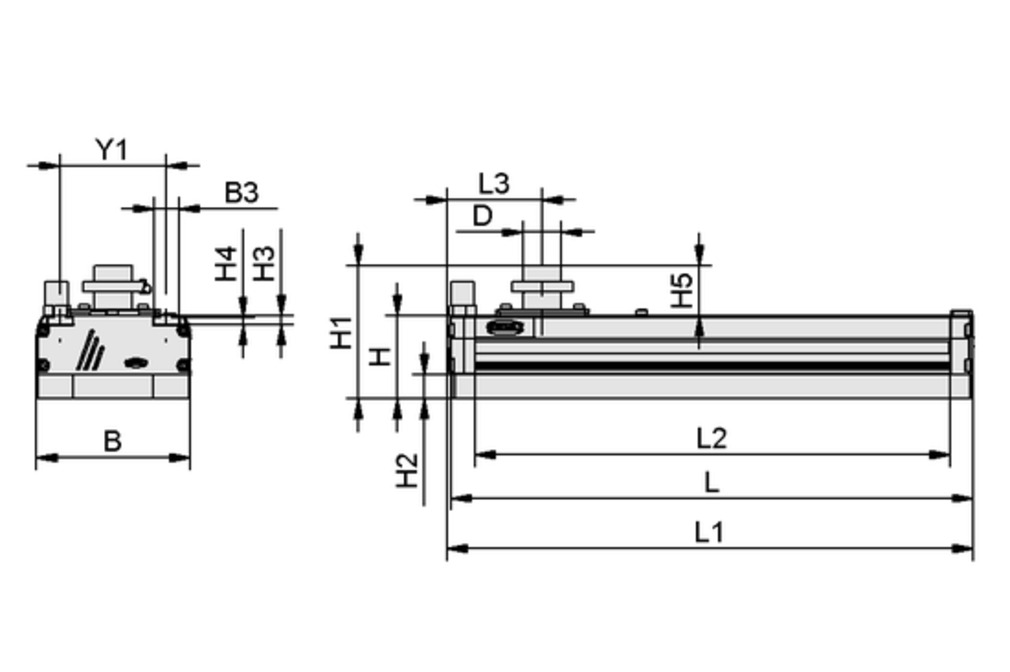

设计参数

Design image

属性	价值
B	130 mm
B3	21.6 mm
D	60 mm
H	80 mm
H1	116 mm
H2	20 mm
H3	7.7 mm
H4	5.5 mm
H5	46 mm
L	1,234 mm
L1	1,238 mm
L2	1,194 mm
L3	80.9 mm
Y1	90 mm
阀类型	SVK

注：需要内径符合D尺寸的真空管。见技术资料 -> 设计

技术参数

属性	价值
安排	3R18
材料类型	海绵O, 高度20 mm
抽吸单元针数	197
零下250 毫巴时的吸力	1,650 N
电压	24V - DC
电气的连接
与	无真空显示
增加功能区域抓具	1x 真空 / 吹气控制阀
重量	5.8 kg
密封件	密封泡沫
聚氨酯 = -0.25 bar 时的排气速率	900 l/min
产品系列	FMP

注意：耗气量：压缩空气输入压力为 5.5 巴 / 吸力：在真空度为 -0.25 巴和抓具完全占用典型应用工件（表面有纹理的木板）的情况下/所需的吸取能力：所使用的外部真空产生装置在-0.25 巴真空时必须至少提供规定的吸力（在 FMP 的真空连接工件上），但最大吸力不得超过规定吸力的 135 %。

文件

软件

本产品的匹配软件可在本节中找到。

文件	语种
设备描述文件	英語
