FMP-S-SVK 1036 3R18 O10O10 F G60

物料号: 10.01.38.03428

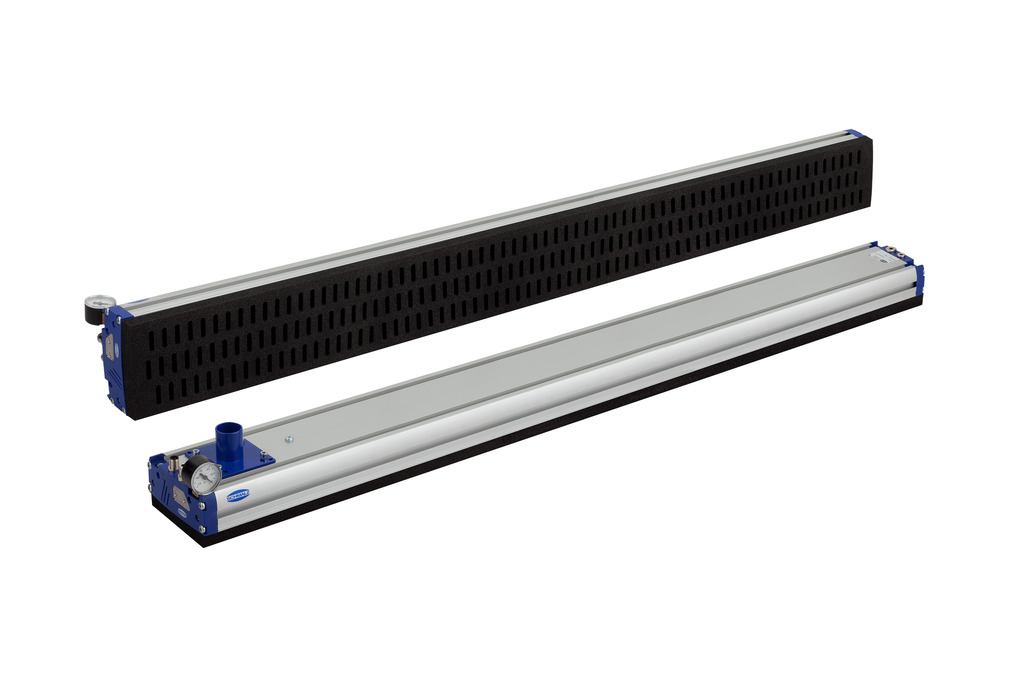

大面积真空吸具，外接真空发生装置，带球形止回阀

长度 L	1036 (mm)
宽度 B	130 (mm)
安排	3R18
附加功能區域抓具	无过滤器
形状配件	直线
外部直径 D	60 (mm)
增加功能区域抓具	1x 真空 / 吹气控制阀
最大耗气量吹气	750 (l/min)
重量	5 (kg)
产品系列	FMP

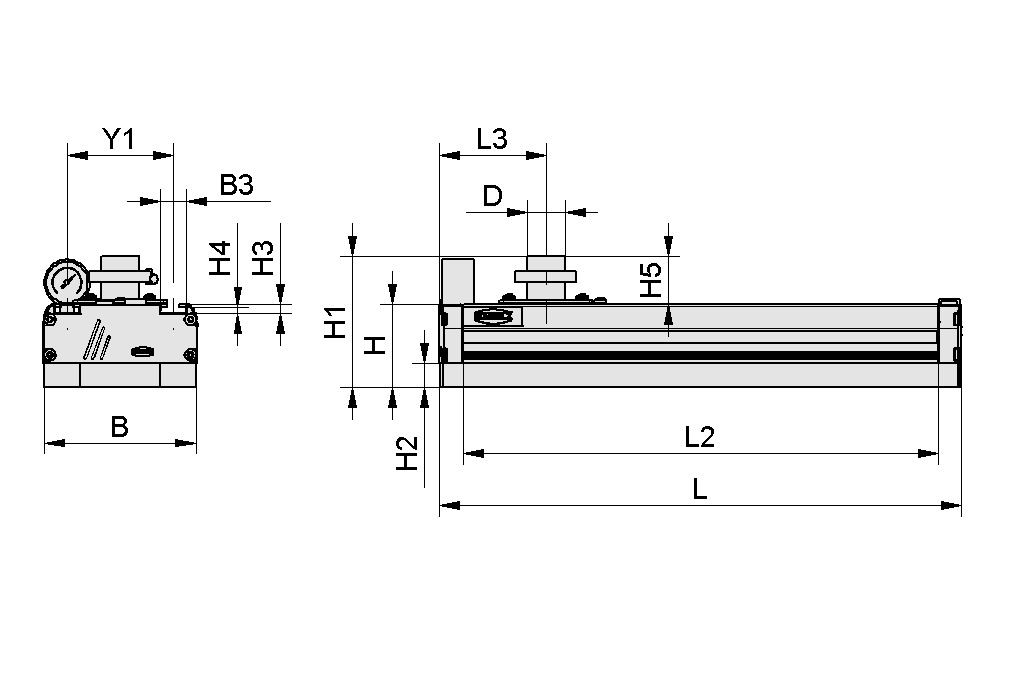

设计参数

Design image

属性	价值
B	130 mm
B3	21.6 mm
D	60 mm
H	70 mm
H1	116 mm
H2	20 mm
H3	7.7 mm
H4	5.5 mm
H5	46 mm
L	1,036 mm
L2	996 mm
L3	77 mm
Y1	90 mm
阀类型	SVK

注：需要内径符合D尺寸的真空管。见技术资料 -> 设计

技术参数

属性	价值
安排	3R18
抽吸单元针数	165
零下250 毫巴时的吸力	1,370 N
电压	24V - DC
附加功能區域抓具	无过滤器
电气的连接	4针M12公插头
与	过滤器
增加功能区域抓具	1x 真空 / 吹气控制阀
重量	5 kg
密封件	密封泡沫
聚氨酯 = -0.25 bar 时的排气速率	750 l/min
产品系列	FMP

注意：耗气量：压缩空气输入压力为 5.5 巴 / 吸力：在真空度为 -0.25 巴和抓具完全占用典型应用工件（表面有纹理的木板）的情况下/所需的吸取能力：所使用的外部真空产生装置在-0.25 巴真空时必须至少提供规定的吸力（在 FMP 的真空连接工件上），但最大吸力不得超过规定吸力的 135 %。
