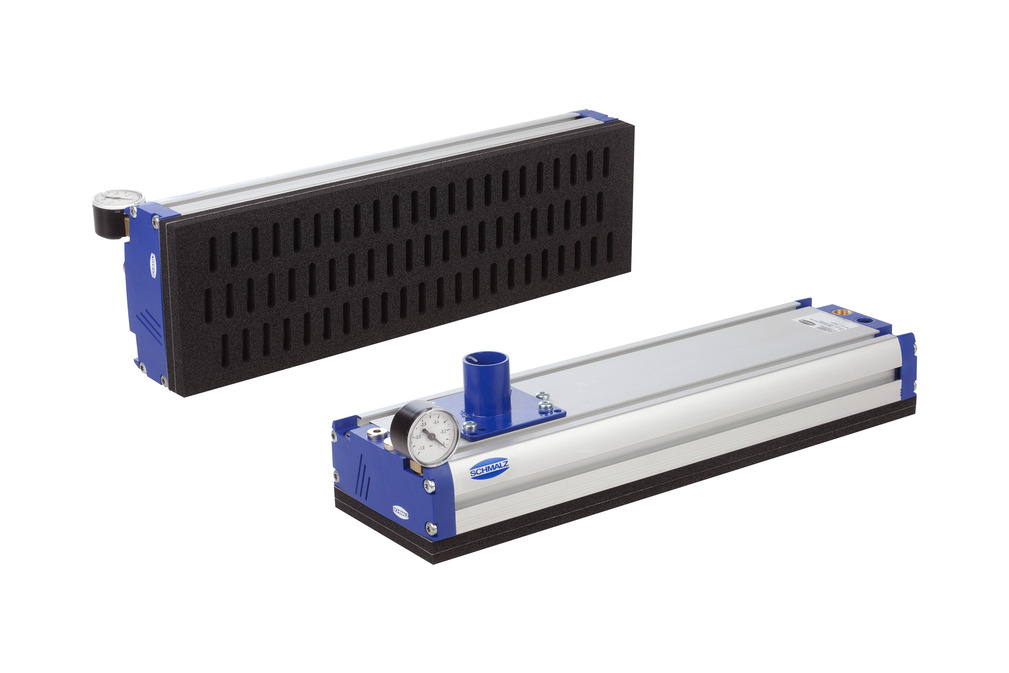

FMP-SW70 442 3R18 O10O10 F G32
物料号: 10.01.38.00428
大面积真空吸具，外接真空发生装置，带节流阀
| 长度 L | 442 (mm) |
| 宽度 B | 130 (mm) |
| 安排 | 3R18 |
| 附加功能區域抓具 | 无过滤器 |
| 形状配件 | 直线 |
| 外部直径 D | 32 (mm) |
| 重量 | 2 (kg) |
| 产品系列 | FMP |

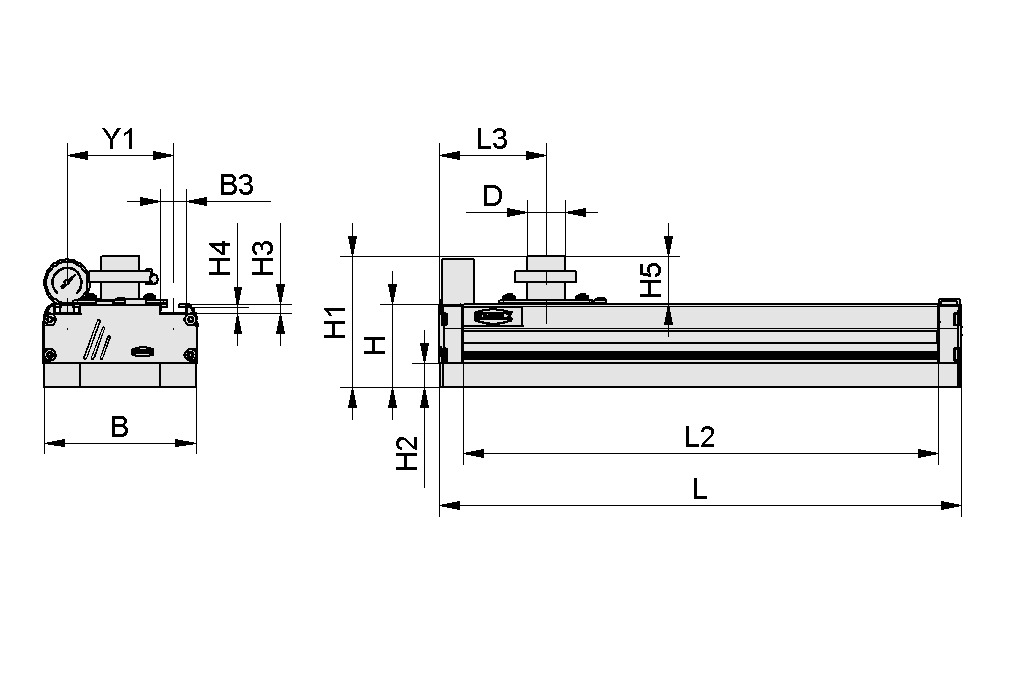

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 130 mm |
| B3 | 21.6 mm |
| D | 32 mm |
| H | 70 mm |
| H1 | 111 mm |
| H2 | 20 mm |
| H3 | 7.7 mm |
| H4 | 5.5 mm |
| H5 | 41 mm |
| L | 442 mm |
| L2 | 402 mm |
| L3 | 90 mm |
| Y1 | 90 mm |
| 阀类型 | SW |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 安排 | 3R18 |
| 抽吸单元针数 | 66 |
| 零下250 毫巴时的吸力 | 440 N |
| 附加功能區域抓具 | 无过滤器 |
| 与 | 过滤器 |
| 重量 | 2 kg |
| 密封件 | 密封泡沫 |
| 聚氨酯 = -0.25 bar 时的排气速率 | 300 l/min |
| 产品系列 | FMP |
