ROB-SET FXCB TECHMAN O20
物料号: 10.01.43.00119
完整的真空系统， 用于连接轻型机器人
| 与 | 大面积抓具系统 FXCB |
| 替 | 技术人员 |
| 类型 | TM- und TM_S-Serie |
| 结构真空开关 | NPN 开关 |
| 控制阀 | 常开 |

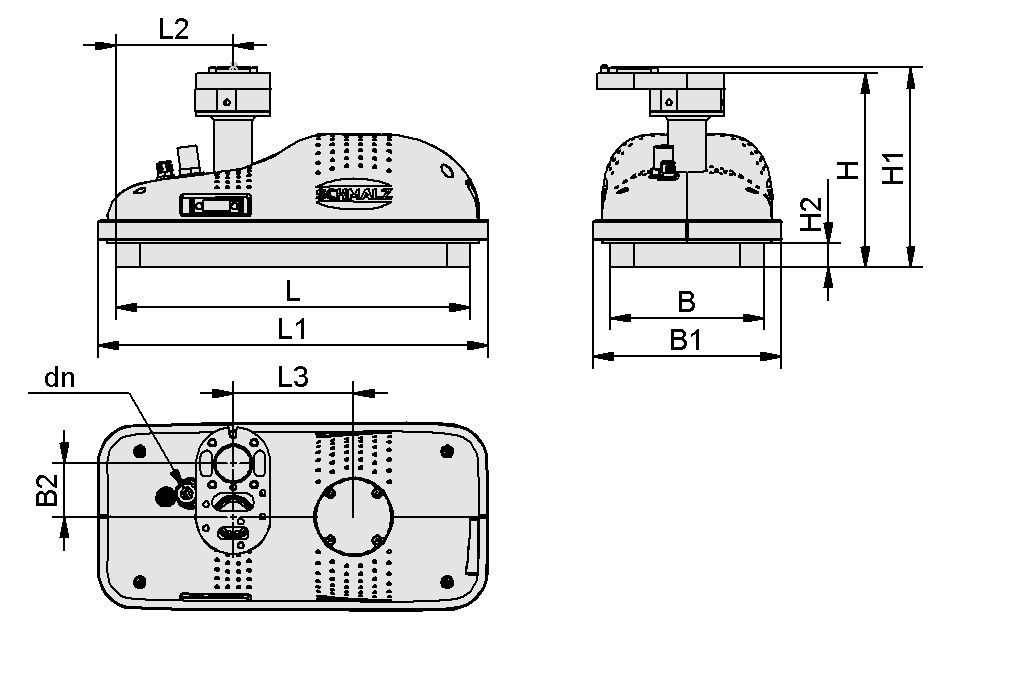

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 130 mm |
| B1 | 159 mm |
| B2 | 45 mm |
| H | 163.9 mm |
| H1 | 168.9 mm |
| H2 | 20 mm |
| L | 300 mm |
| L1 | 331 mm |
| L2 | 99 mm |
| L3 | 102 mm |
| dn | 10 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 重量 | 2 kg |
| 吸率 (max.) | 525.9 l/min |
| 材料类型 | 海绵O, 高度20 mm |
| 抽吸单元针数 | 45 |
| 负载能力（直立式） | 80 N |
| 升降能力（水平式） | 350 N |
| 替 | 技术人员 |
| 产品系列 | ROB-SET-FXCB |
文件
文件
备件
VSi V D M8-410.06.02.00577真空压力开关，2个数字输出信号，IO-LINK功能
| 测量范围 [bar] | -1,0 ... 0,0 bar |
| 结构真空开关 | 带显示屏 |
| 电气的连接 | 4针M8公插头 |
| 说明 | 2xLED |
| 防护类型 IP | IP 65 |
DI-PL 300x130 3R18 LL-20x7 O20 KE10.01.11.03658海绵吸盘（FXCB/FMCB）
| 长度 L | 300 (mm) |
| 宽度 B | 130 (mm) |
| 高度 H | 20 (mm) |
| 使用結構設計 | 大面积真空抓具系统 |
| 安排 | 3R18 |
| 附加功能區域抓具 | 单面胶带 |
