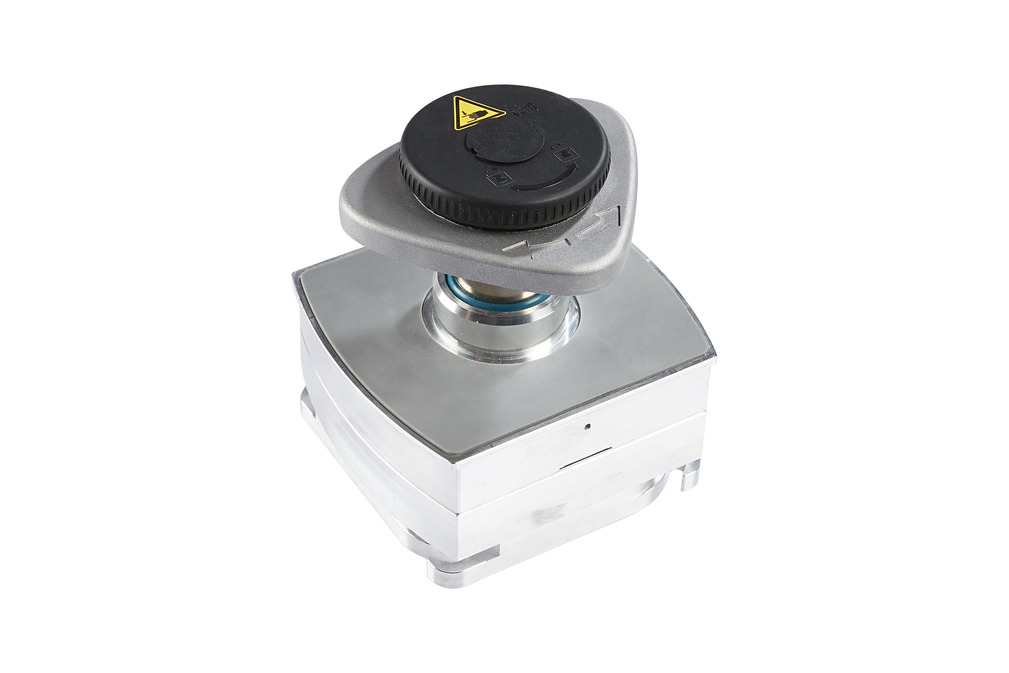

VCMC-B-QUICK 150x135x74 15-85
物料号: 10.01.12.04752
机械式夹具，用于狭长件、门窗框架，比亚斯条形台用
| 形状 | 快速 |
| 尺寸（长 x 宽） | 150x135 |
| 高度 H | 74 (mm) |
| 吸盘行程 Z | 9 (mm) |
| 装夹范围（毫米 | 15.0 ... 85.0 mm |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 133 mm |
| H | 74 mm |
| H2 | 30 mm |
| L | 146.4 mm |
| X1 | 66.5 mm |
| X2 | 44 mm |
| Z（吸盘行程） | 9 mm |
