VCBL-G-K1 140x115x30

物料号: 10.01.12.03766

真空吸块，光滑平台面用,带管接头

对于	单气路真空系统
高度 H	30 (mm)
软管直径（建议）d	4 (mm)

设计参数

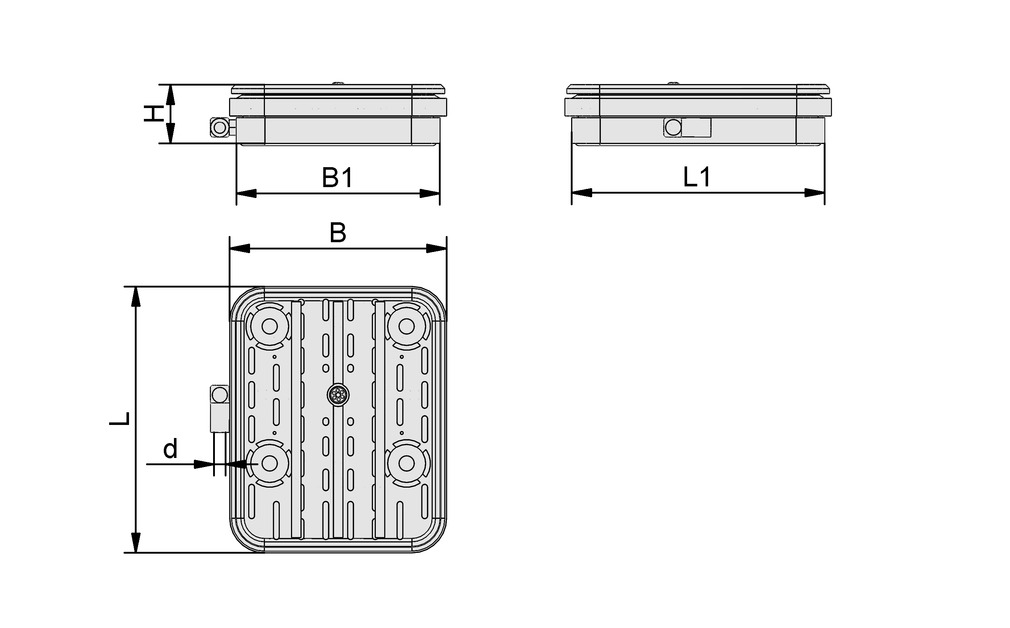

Design image

属性	价值
B	114 mm
B1	107 mm
d	6 mm
H	30 mm
L	140 mm
L1	133 mm

文件

备件

STV-W M5-AG 6

STV-W M5-AG 6 10.08.02.00235 90度真空管接插头

螺纹 G1	M5-M
软管外直径	6 (mm)
材料	镀镍
操作手柄的工作温度	-20 ... 80 °C
长度 L	19.7 (mm)

STV-W M5-AG 4

STV-W M5-AG 4 10.08.02.00155 90度真空管接插头

螺纹 G1	M5-M
软管外直径	4 (mm)
材料	镀镍
操作手柄的工作温度	-20 ... 80 °C
长度 L	16.4 (mm)

TV D9 4.3

TV D9 4.3 10.01.12.02514 感应阀，关闭未覆盖到工件的真空吸盘或吸块

外部直径 D	9 (mm)
弹簧吸盘行程 Z	4.3 (mm)
长度 L	22.8 (mm)

VCSP-O 120x50x15.5 TPE

VCSP-O 120x50x15.5 TPE 10.01.12.00012 用于上部真空吸块的吸盘

长度 L	120 (mm)
宽度 B	50 (mm)
高度 H	15.5 (mm)

VCSP-U 140x115x16.5 VCBL-K1 TPE

VCSP-U 140x115x16.5 VCBL-K1 TPE 10.01.12.00228 用于下部真空吸块的吸盘

长度 L	140 (mm)
宽度 B	115 (mm)
高度 H	16.5 (mm)
