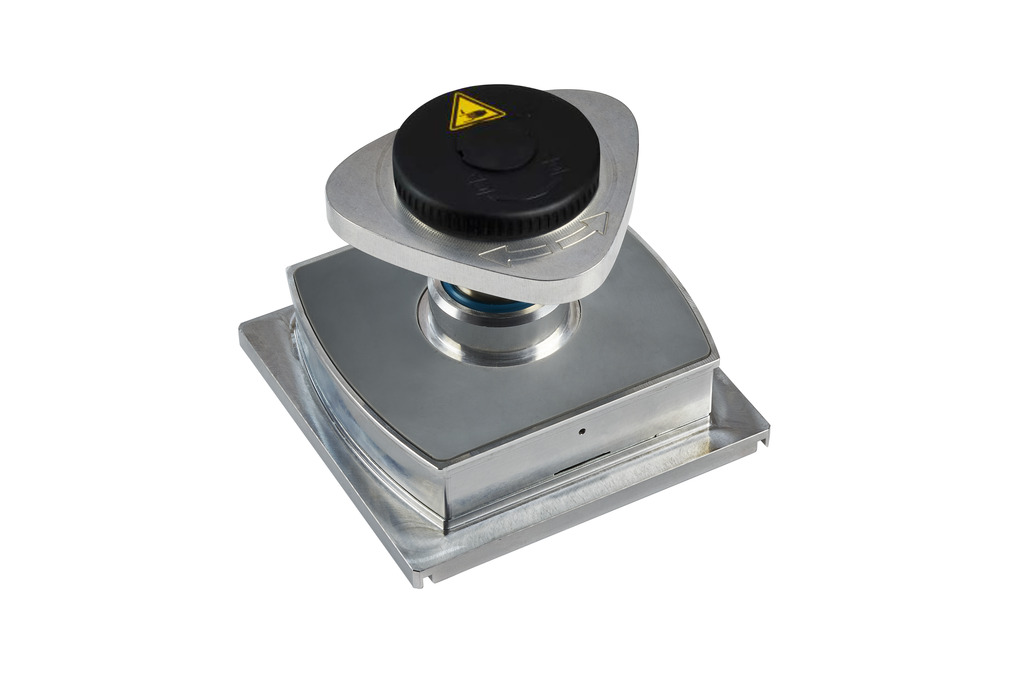

VCMC-R-QUICK 160x160x45 30/40/50
物料号: 10.01.12.04763
用于狭长部件和框架部件 的机械夹紧装置，适用于网格台面
| 形状 | 快速 |
| 基地区域 | 160 x 160 毫米 |
| 吸盘行程 Z | 9 (mm) |
| 高度 H | 45 (mm) |
| 装夹范围（毫米 | 15.0 ... 85.0 mm |
| 网格 | 30/40/50 |
| 增加功能真空吸块 | 可调整的高度 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| D1 | 56 mm |
| B | 160 mm |
| H | 45 mm |
| H1 | 162.5 mm |
| H2 | 30 mm |
| L | 160 mm |
| X1 | 66.5 mm |
| X2 | 44 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 装夹范围（毫米 | 15.0 ... 85.0 mm |
