VCSP-O 200x200x16 RB AL10.01.18.04238
| 长度 L | 200 (mm) |
| 高度 H | 16 (mm) |
| 操作手柄的工作温度 | |
| 增加功能真空吸块 | 摩擦衬里 |
| 材料 | 铝 |
| 使用結構設計 | 真空吸块 VCBL-GL |
- 新的

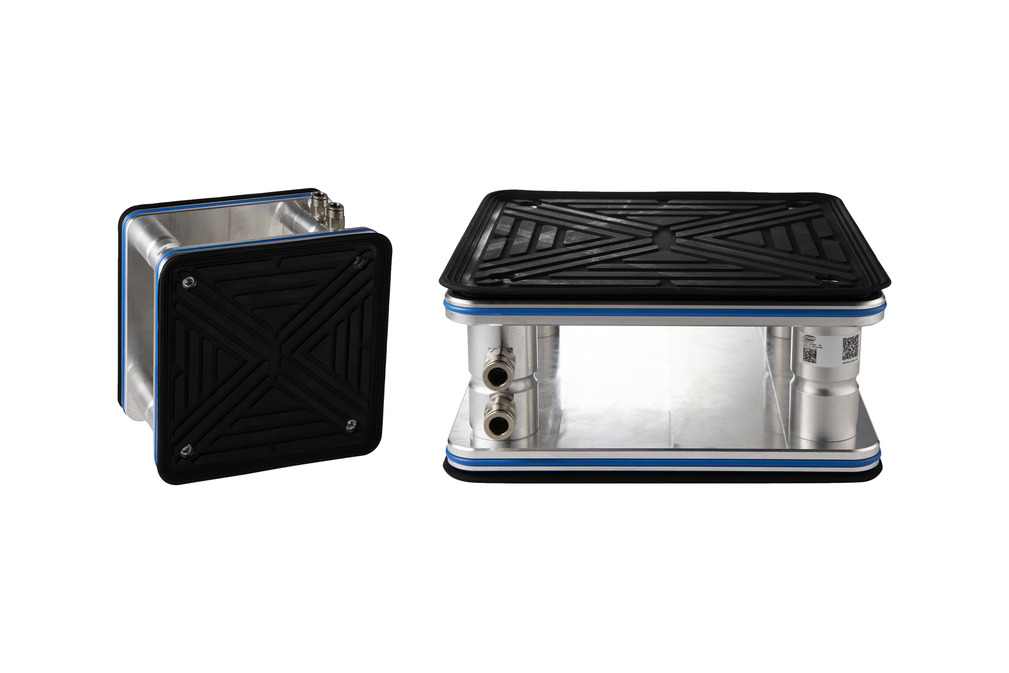

VCBL-GL 200x200x90
物料号: 10.01.18.04300
| 长度 L | 200 (mm) |
| 宽度 B | 200 (mm) |
| 高度 H | 90 (mm) |
| 吸盘底部尺寸 | 200 x 200 mm |
| 直径 真空连接 | 8 (mm) |

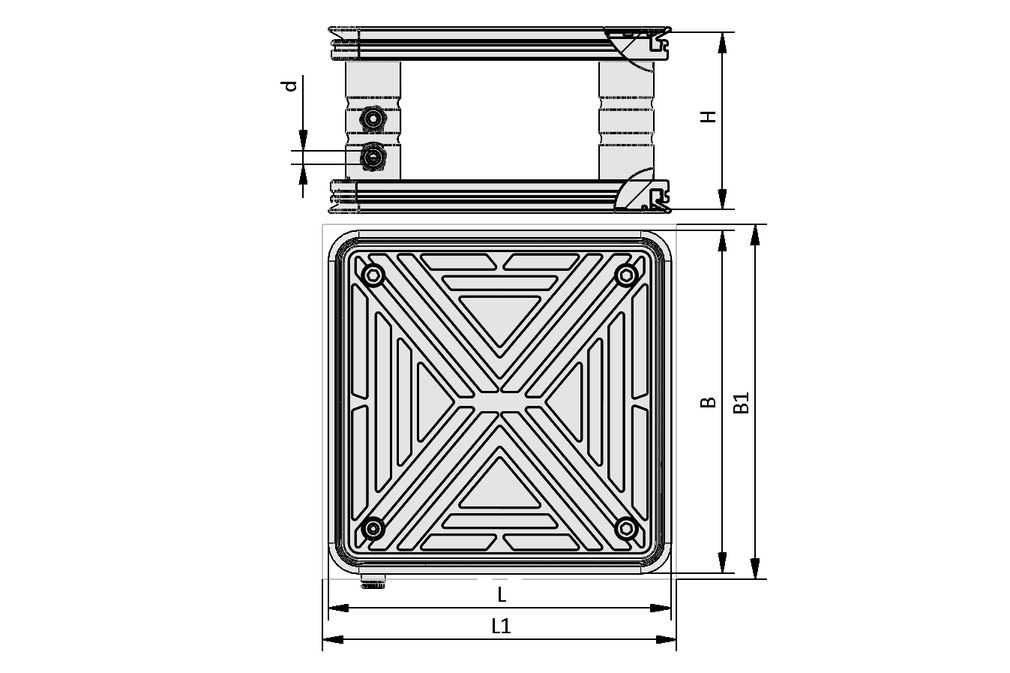

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 200 mm |
| B1 | 204 mm |
| d | 8 mm |
| H | 90 mm |
| L | 200 mm |
| L1 | 204 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 重复性 | ± 0.06 mm |
| 重量 | 3.87 kg |
文件
文件
备件
STV-GE G1/8-AG 810.08.02.00349管接直螺纹插头
| 外部直径 D | 13.7 (mm) |
| 内径 d | 8 (mm) |
| 软管外直径 | 8 (mm) |
| 长度 L | 20 (mm) |
| 螺纹 G1 | G1/8"-M |
| 操作手柄的工作温度 | |
| 材料 | 黄铜 |
| 表面 |
