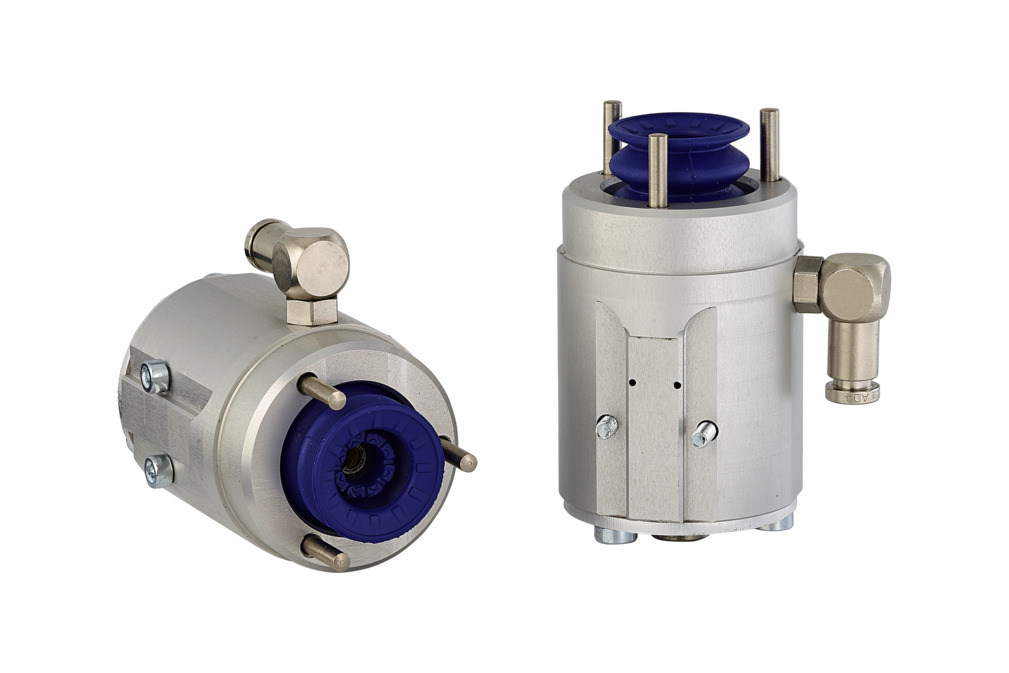

SSCB-30 60.7-66.5 ZP M4-IG SAB-NBR
物料号: 10.01.41.00017
真空夹紧系统 用于自动夹紧
| Dmk | 30 (mm) |
| 工作区域[毫米］ | 60.7 ... 66.5 |
| 功能抽吸吸盘胶皮 | 中心化固定引脚 |
| 吸盘胶皮类型 | 波纹吸盘 SAB |
| 连接 | M4-F |
| 材料 | NBR |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 材料工件支持 | NBR |
| 高度 H1 | 71.8 (mm) |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| D1 | 66 mm |
| Dmk | 30 mm |
| G1 | M4-F |
| G2 | M3-M |
| H1 | 71.8 mm |
| EH (min.) | 60.7 mm |
| EH (max.) | 66.5 mm |
| Zs | 5.8 mm |
| Z（吸盘行程） | 8 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 尺寸 | 22 |
| 重量 | 200 g |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 Shore A |
