轻柔的握持和充分的灵活性

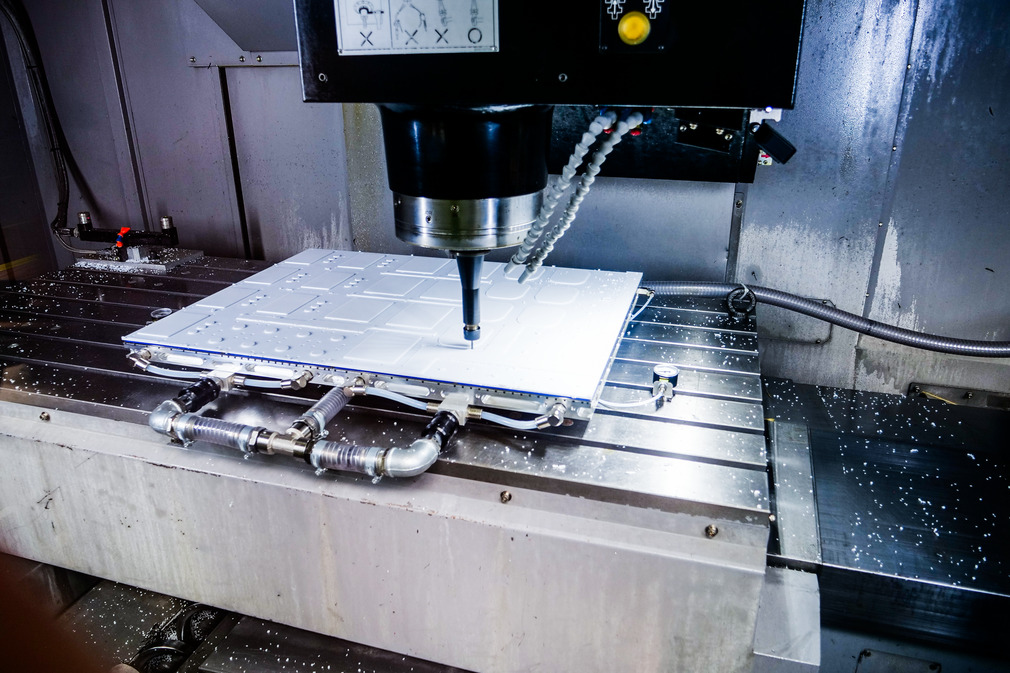

真空将敏感塑料板均匀、牢固地固定在基座上。精确和柔和的夹持力分布是这一创新工艺的特点。得益于施迈茨的真空吸附系统，生产服务供应商 SiSS 现在终于可以可靠和高效地生产塑料元件了。

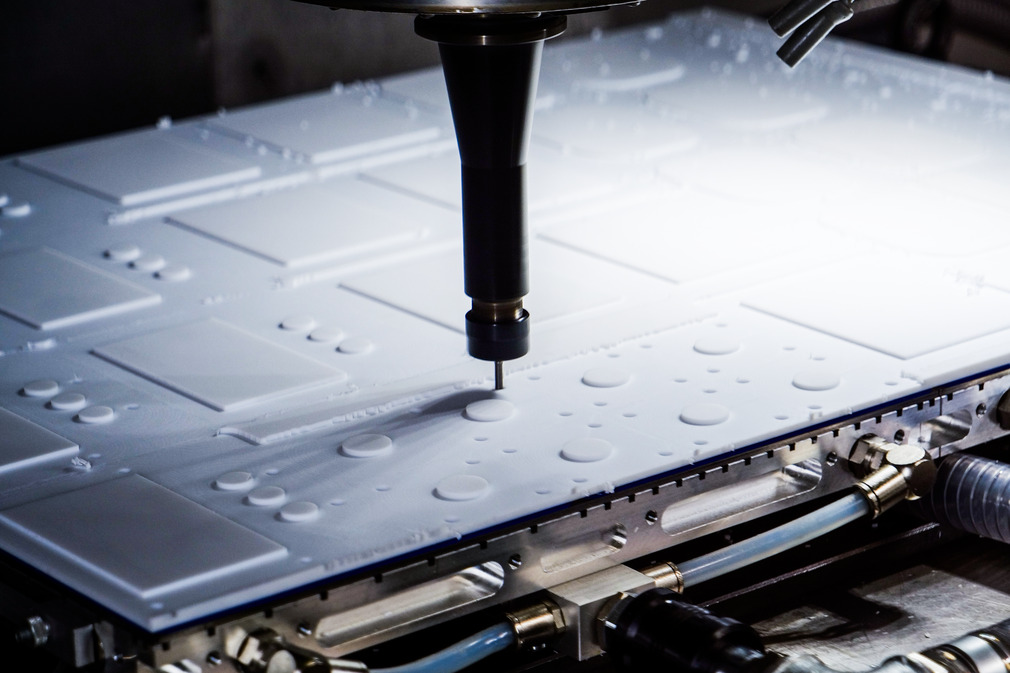

由于采用了 FlexMat 弹性垫，还可以开孔，因为工具可以铣入垫中。

塑料重量轻、耐腐蚀、强度高和具有电动绝缘性。它们可以形成复杂的形状，因此在电子元件的结构中具有众多优势。然而，在加工过程中，为了不破坏材料，对工艺的需求非常敏感。这正是 SiSS GmbH 的极限所在，因为所使用的塑料板在 CNC 加工中心的液压夹持过程中经常损坏。

安装过程并不复杂和快捷。

∼ Sebastian Burster，SiSS 程序设计组组长

SiSS 在巴登-巴登忻巴赫为各行业生产复杂的元器件和系统。除了用于医疗技术的元器件外，65 名员工还在约 18,000 平方米的区域内生产充电基础设施、制冷和铁路技术的解决方案。产品范围广泛，包括机械加工、焊接和激光技术、金属板材成型、粉末涂装和表面处理。可以回顾一下公司的峥嵘岁月：SiSS 于 2023 年 11 月从 Medifa 有限公司脱胎换骨，后者于 2022 年秋季申请破产。Weinmann Aach 股份公司于去年接管了该生产基地，并以 SiSS（Solutions in Style, Steinbach）的名称持续经营，一直到现在。Weinmann Aach 是一家金属解决方案提供商，拥有 50,000 平方米的存储空间，生产各种金属部分、管、棒、梁、金属板材和板材。

从液压到真空工作压力

SiSS 公司在 CNC 加工中心生产聚氯乙烯、聚四氟乙烯和丙烯酸玻璃制成的塑料零件。公司使用液压钳将零件固定在工作台上。"塞巴斯蒂安-伯斯特回忆说："这一再导致塑料元器件受损，因为它们实际上是被钳子压缩的。他是 SiSS 的编程组组长，对错误的工艺和废品的尺寸感到恼火。

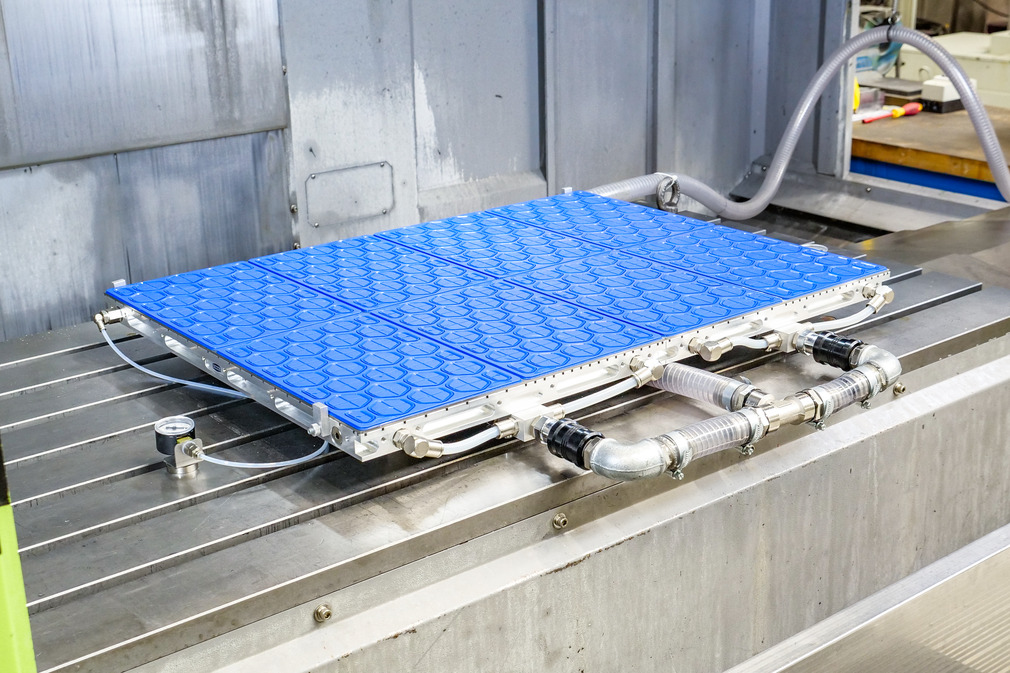

新业主 Weinmann Aach 的员工提醒他可以注意施迈茨的真空工作压力解决方案。这些方案可以快速、方便和最重要的是不造成损坏地夹持多种尺寸的不同元器件。Burster 立即安排了一次咨询。他的目标是：获得首次使用新型夹持系统的经验。施迈茨的真空专家与 SiSS 一起设计了符合需求的夹具。解决方案包括一个用于机器台面的阵列式金属板，作为所谓的 Innospann 铁制金属板的支撑板。旋转（各个方向）时，通过弹性垫将工件安全地固定在真空中。具有恒定吸取能力的干运转泵可提供必要的真空。

精心演练的技术

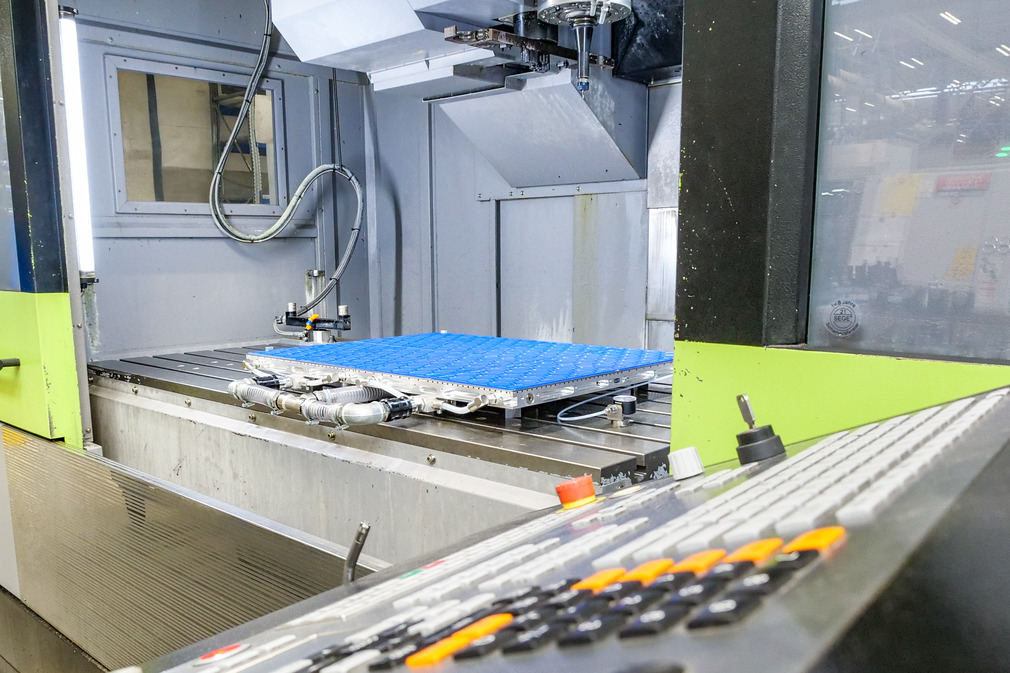

用于金属加工的 MPL 600×400×28 阵列式金属板由铝制成，表面铣有插槽。可以利用真空将密封工件直接装夹在其上。特殊的功能：夹持力作用于整个表面，以很小的张力固定元器件，特别适用于软的和薄的产品。铣制的网格可将真空均匀分布在表面上。在工艺处理元器件时，密封垫可限制排气空间。SiSS 将阵列式金属板安装在机器台面稍高的位置。真空供应在板的下方受到安全和保护。专家们使用提供的连接套件将板材连接到真空产生装置和安装压力计。"Burster 解释说："安装既简单又快捷。“

在 SiSS，阵列式金属板搭载了铁制金属板（ISST）夹持系统。这种三毫米厚的板由磁性耐腐蚀钢制成。它每隔一定距离有一个直径为七毫米的孔径。"由于 ISST 不适合直接夹持工件，因此可以为附属的装夹设备提供真空。为此，应用需求要么是品牌名称的真空吸块，要么是 SiSS 目前使用的 FlexMat，"Alexander Klink 解释说。他在施迈茨公司从事产品管理工作。

FlexMat SFM 弹性垫直接固定塑料板。它可以开孔和加工工件的边缘，因为工具可以在垫子上铣削。FlexMat 底部的凸点能与品牌名称 Innospann 铁制金属板上的孔径咬合，保证安全贴合。同样位于底部的网格可引导真空向上进入 32 个分离器吸孔。垫子设计为耐磨件，可进行多种工艺操作。如果没有损坏，可以多次重复使用。

坚固耐用和维护保养少的 EVE-TR-40-AC3-F 干运转版本板真空泵可提供必要的真空。其叶片式压缩机工作原理可确认无振动操作和低脉动、持续的抽气。由于耗电量低，它是经济型连续运行的理想选择。紧凑型泵有一个集成的风扇和永久润滑的轴承。

成功使用

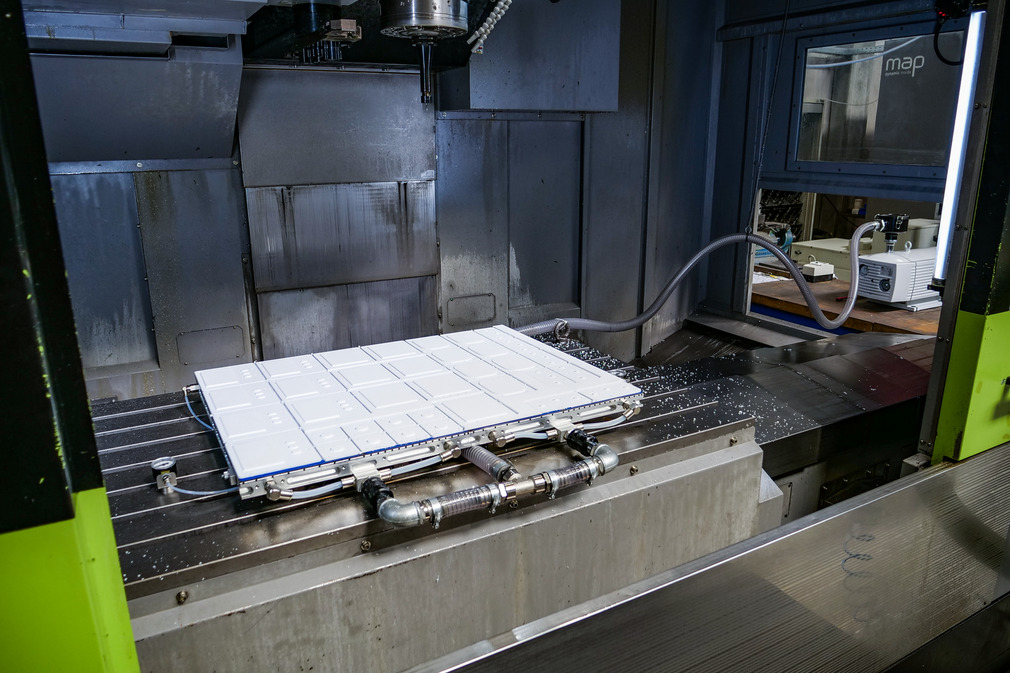

使用 SiSS 时，专业人员可手动操作手册，将未加工的塑料板装入机器。然后，他可以直接在机器台面使用手动滑阀方便地打开真空。压力计可以让员工随时观察真空度。"我们的工件现在可以稳稳地放在工作台上，不会受到损坏，"伯斯特高兴地说。工具从板上铣削出各种元器件。不过，机械的加工并不完全去除零件，而是留下 0.2 毫米的层高度。铣削工艺完成后，由专人取下成品板材，手工释放工件和去毛刺。"组长报告说："我们的员工对不同元器件的固定方式非常满意。从经济角度来看，该解决方案也令人印象深刻："自从使用真空工作压力装夹后，我们再也没有损坏过板材。这不仅节约了成本，"他强调说。"我们现在的工作也比以前可靠和快速得多。加工零件的精度和质量也得到了提高"。

SiSS 相信，凭借真空解决方案，它已为未来做好了充分准备。"Sebastian Burster 解释说："该系统可以很容易地模块化扩展。"如果我们需要对倾斜的工件进行横向工艺处理，我们可以在 ISST 上使用 ISBL-HD 真空吸块。这意味着我们已经为所有可能发生的情况做好了准备"。因为 SiSS 的座右铭是：高混合 - 中低产量。这意味着该公司生产许多不同的几何形状，从批量尺寸为 1 的产品到批量为 120 的产品，从而提供定制生产。只有采用右技术，这些工艺才可以实现盈利。"施迈茨提供的支持非常棒，"塞巴斯蒂安-伯斯特高兴地说。"销售工作人员非常友好和乐于助人。他们快速、称职地回答了我们的所有问题，并在安装过程中积极支持我们。这也是施迈茨成为我们后续项目首选的原因之一"。
