转角适配器 ANW

连接 M3 到 G1 / 2“ 的吸盘

直接进入产品

最小尺寸的吸盘可直接安装在主梁上

可节省空间,因为真空连接在侧面

连接螺纹规格从 M3 至 G1/2",可使用所有款式的标准吸盘

设计

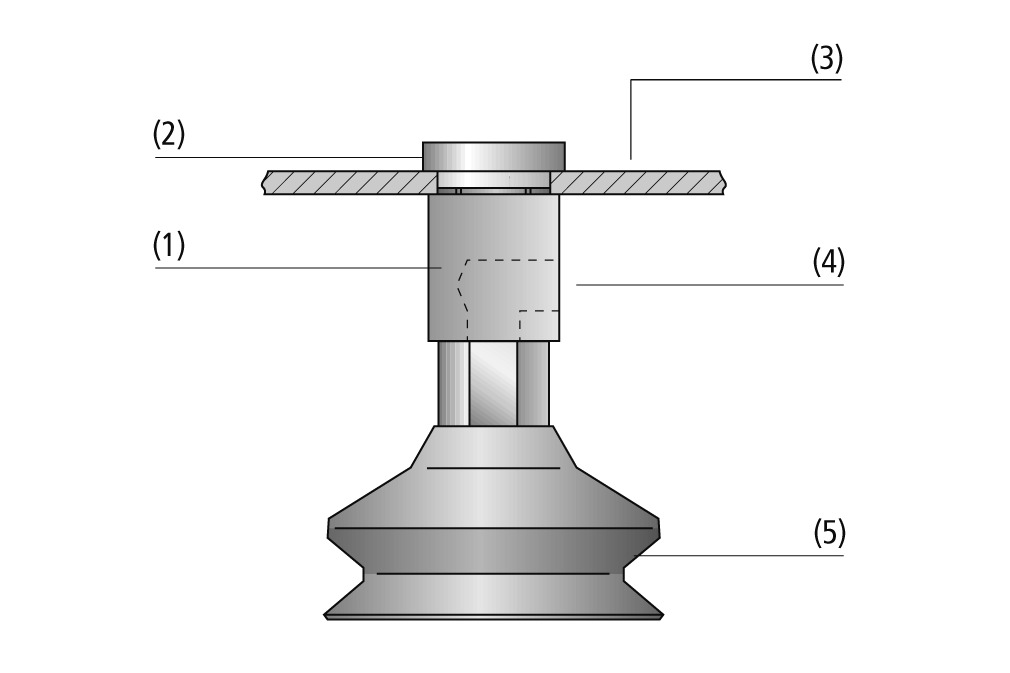

  • 转角适配器ANW(1)由镀锌钢支撑,底部设置螺杆连接吸盘(5),侧面真空接口(4)
  • 顶部安装螺杆,无真空接头
  • 安装适配器VRS-AN(2)由镀锌钢制成,用于螺纹连接其他附件或安装转角适配器ANW
  • 连接厚度至少3.5 mm的金属板材(3)
技术参数
  • 接口: M5 至 G1/2"
文件

本产品的匹配文档可在本节中找到。

证件语种
中文

筛选结果

螺纹 G1
产品系列

结果 1至 6 个 6 项目

ANW M5-IG M3-IG

物料号: 10.01.01.12917

转角适配器,适用于吸盘安装空间有限的工况

吸盘胶皮连接M3-F
真空连接M5-F
材料
ANW M5-IG M5-IG

物料号: 10.01.01.10149

转角适配器,适用于吸盘安装空间有限的工况

吸盘胶皮连接M5-F
真空连接M5-F
材料
ANW G1/8-IG G1/4-AG

物料号: 10.01.01.10112

转角适配器,适用于吸盘安装空间有限的工况

吸盘胶皮连接G1/4"-M
真空连接G1/8"-F
材料
ANW G1/8-IG G1/8-AG

物料号: 10.01.01.10113

转角适配器,适用于吸盘安装空间有限的工况

吸盘胶皮连接G1/8"-M
真空连接G1/8"-F
材料
ANW G3/8-IG G1/2-AG

物料号: 10.01.01.10111

转角适配器,适用于吸盘安装空间有限的工况

吸盘胶皮连接G1/2"-M
真空连接G3/8"-F
材料
ANW G3/8-IG G3/8-AG

物料号: 10.01.01.11618

转角适配器,适用于吸盘安装空间有限的工况

吸盘胶皮连接G3/8"-M
真空连接G3/8"-F
材料
