施迈茨的 VCBL-S6 真空吸块极大地改进了家具生产商 Müller Manufaktur 的工艺。

施迈茨真空吸块优化数控加工过程

Müller Manufaktur 公司正在逐步用新型施迈茨 VCBL-S6 真空吸块取代意大利生产商 SCM 公司机床上的原装装夹设备。它们不仅能缩短建立时间和降低采购成本，还能提供更高的夹持力。

成功案例的特点

行业	家具施工
工件	木板
产品组	真空升降装置 VacuMaster Wood
处理类型	夹持系统

与施马茨

百分比

夹持力更强

百分比

更便宜的替换

客户: Müller Manufaktur Möbelbau GmbH

Müller Manufaktur Möbelbau GmbH 成立于 1930 年，是高级木工领域的知名企业。公司总部位于巴登符腾堡州的巴特里波尔绍，特别的是从事个性化办公家具的开发。其产品组合包括会议桌、餐具柜和高柜、工作站、橱柜模块和接待台等各种高品质家具。 Müller Manufaktur 的客户都是各行业的知名企业，包括工业和服务公司、银行、律师、税务咨询公司和保险公司。此外，公司还为世界各地的教育和研究机构和德国大使馆提供独家产品。 Müller Manufaktur 公司拥有一支由 12 名员工组成的团队，他们对木材有着共同的热情，并在家具生产过程中精益求精。在弗罗伊登施塔特附近的现代化操作手柄上，他们努力使自己的独家产品享誉全球，并建立起强大的影响力。

挑战

缪勒公司使用意大利制造商 SCM 等公司生产的现代化 CNC 加工中心。Morbidelli m200 用于生产扁平工件，如小批量或一次性生产的平台面或台面。机床可以从五个侧面对坯料进行工艺加工。这涉及到高横向剪力，尽管表面粗糙或轮廓弯曲，但夹具系统必须安全夹持。家具生产商对以前使用的 SCM 原真空吸块并不完全满意。虽然它们的稳定性相当，但如果密封唇损坏，则很难替换密封件。拆卸时需要很高的灵活性和使用一字螺丝刀，并有可能进一步损坏吸盘胶皮。木匠还必须多次重新调整密封唇，以实现精确的配合，达成精确的吻合。此外，原始真空吸块的高成本也是木匠们面临的一个问题。鉴于这些挑战，Müller 决定接受施迈茨的提议，并对新开发的 VCBL-S6 类型真空吸块进行测试。

与单片机原型相比，夹持力提高了 20%，而稳定性却不相上下。

∼ Markus Hermann，Müller Manufaktur Möbelbau GmbH 总经理

施迈茨的解决方案

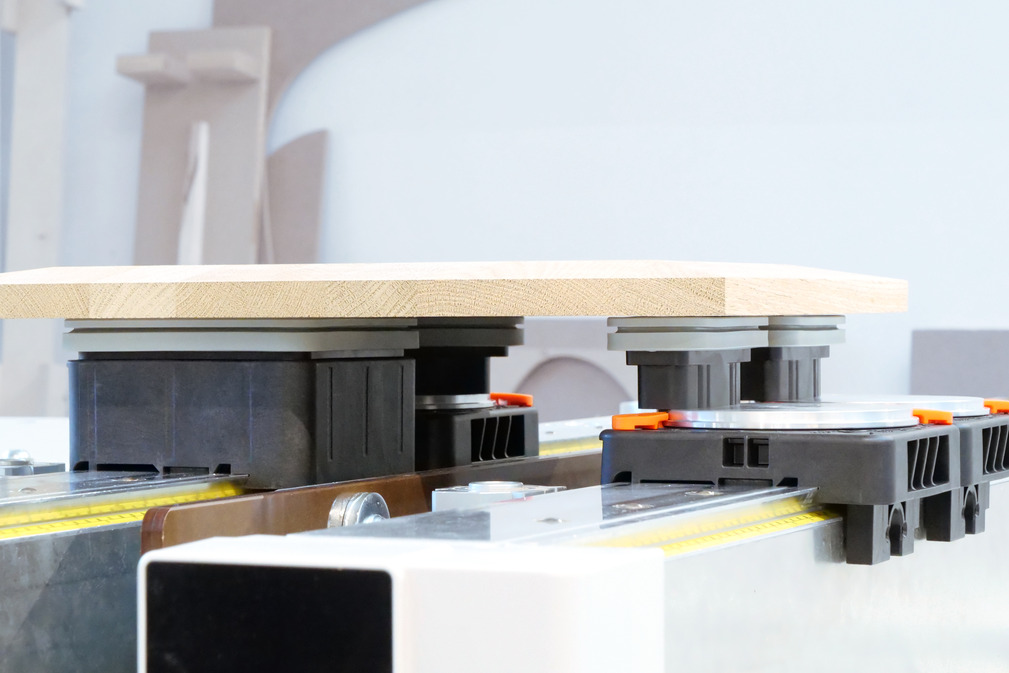

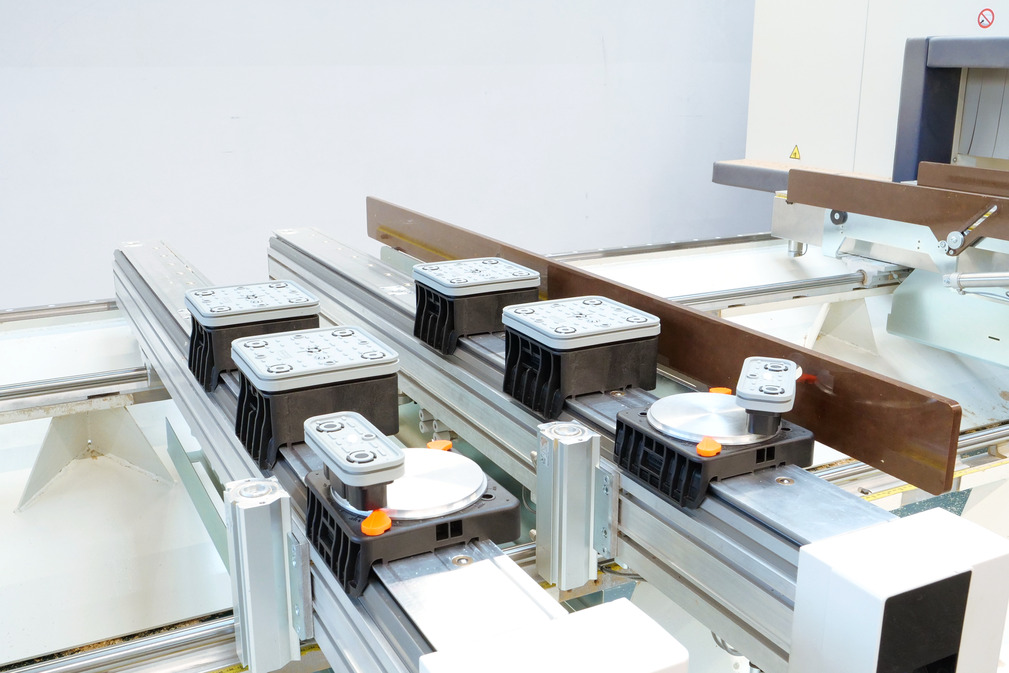

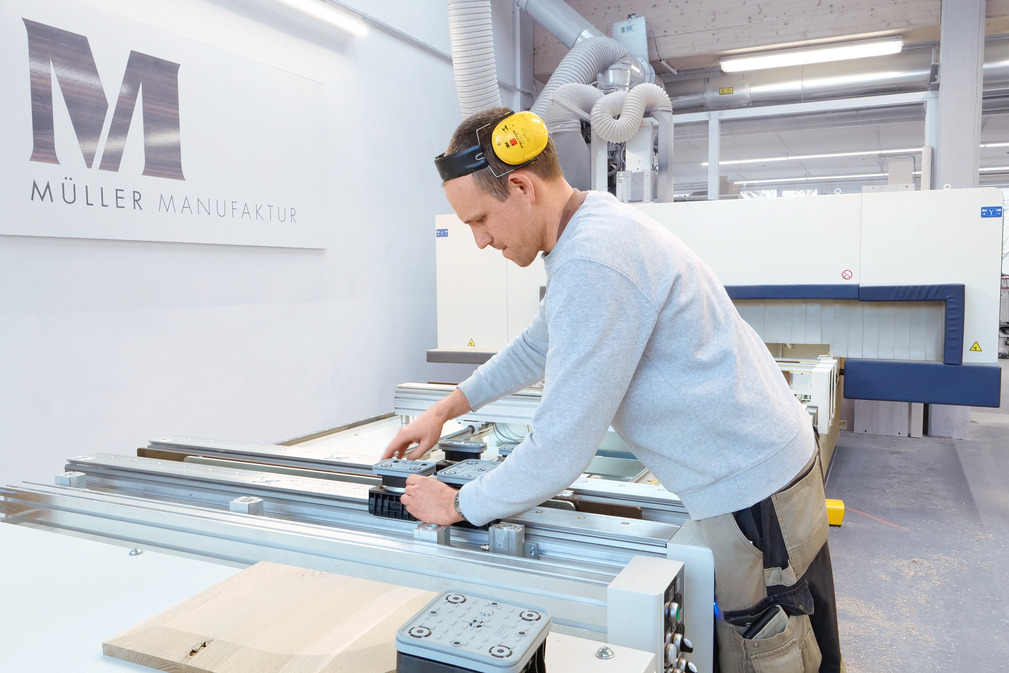

施迈茨解决方案是专门为单片机控制台开发的夹具系统。VCBL-S6 类型真空吸块的特点是主体由玻璃纤维加强塑料制成，坚固耐用，带有薄膜吸盘。该吸盘既可直接连接，也可与升降式吸盘胶皮连接。在产品生产过程中，可通过一个固定杆以 15 度的增量轻松和精确地定位吸盘胶皮。通过感应阀，可以将未使用的吸盘胶皮留在机械上，从而减少建立时间。吸盘的薄膜可保护真空吸块，防止切屑进入。吸盘的弹性部件可提供最佳密封效果，磨损后无需工具即可快速替换。为了避免在订购部件序号时出错，VCBL-S6 真空吸块配备了一个 NFC 标签，可以通过用户智能手机上的施迈茨 ControlRoom 应用程序直接调用所有相关的产品数据。施迈茨的真空吸块令人印象深刻。与单片机原型相比，夹持力提高了 20%，稳定性相当。这就缩短了建立时间，因为木工可以快速听，罐可旋转性的真空吸块，并轻松更换损坏的吸盘，而无需工具。高夹持力提高了高进给率和切割深度下的工艺可靠性。此外，与原来的产品相比，施迈茨的高度公差在尺寸上更加精确，从而实现了更精确的生产。单片机和施迈茨吸盘胶皮的混合操作手柄运行顺畅，这有利于逐步过渡到施迈茨解决方案。自从在 Müller Manufaktur 实施试点项目以来，一直与施迈茨保持定期联系，合作进展顺利。施迈茨在安排计划时总是考虑到细木工板的不同工作量，总经理马库斯-赫尔曼对此给予了积极的强调。
