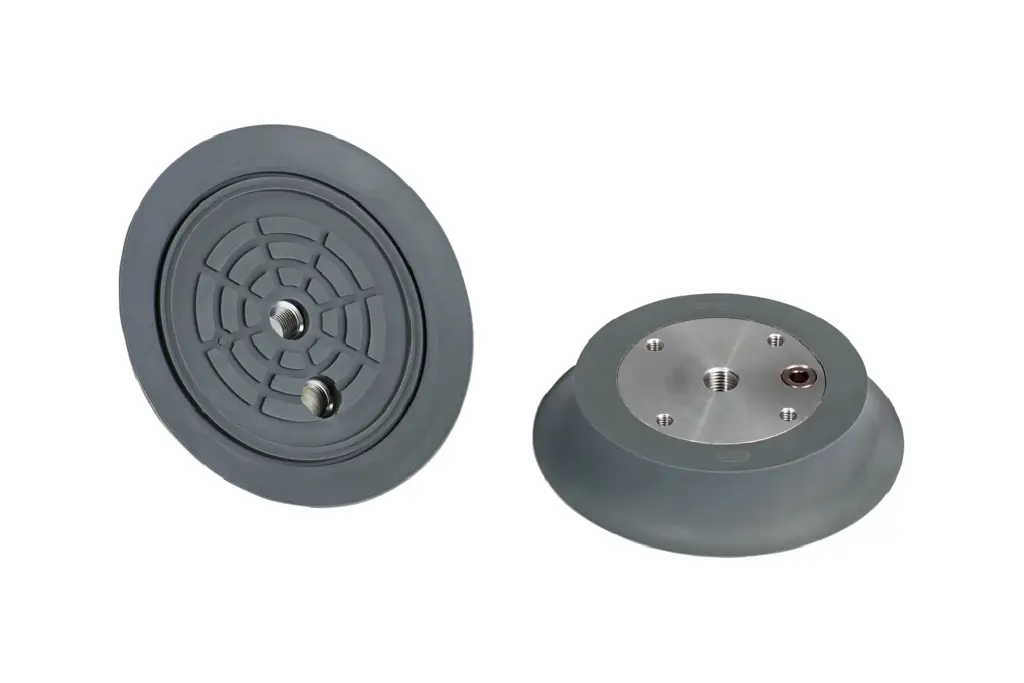

SHF 125 NK-45 G1/4-IG
物料号: 10.01.01.11788
扁平吸盘（圆形），用于搬运处理木材
行业： 木材
| 尺寸 | 125 |
| 吸盘胶皮材料 | 天然橡胶 NK |
| 材料硬度[邵氏 A］ | 45 (Shore A) |
| 连接 | G1/4"-F |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 85 mm |
| d3 | 70 mm |
| 最大值（S） | 133 mm |
| Ds | 125 mm |
| G1 | G1/4"-F |
| G2 | G1/4"-F |
| H | 26 mm |
| L2 | 26.5 mm |
| LG1 | 14 mm |
| LG2 | 12.8 mm |
| Z（吸盘行程） | 6 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 625 N |
| 吸力 d2 | 290 N |
| 卷数 | 69.9 cm³ |
| 工件最小半径（凸面） | 305 mm |
| 软管直径（建议）d | 9 mm |
| 尺寸 | 125 |
| 吸盘胶皮材料 | 天然橡胶 NK |
| 材料硬度[邵氏 A］ | 45 Shore A |
| 重量 | 307 g |
| 吸盘折数 | 0 |
| 产品系列 | SHF |
