| 喷嘴尺寸 | 07 |
| 连接 | 气管 D6(1)-D6(2) |
| 吸率（max.） | 16 (l/min) |
| 耗气量 吸入 | 22 (l/min) |
| 最大真空 | -850 (mbar) |
| 控制阀 |
采用节能型喷嘴技术，可在降低耗气量的同时提高吸率

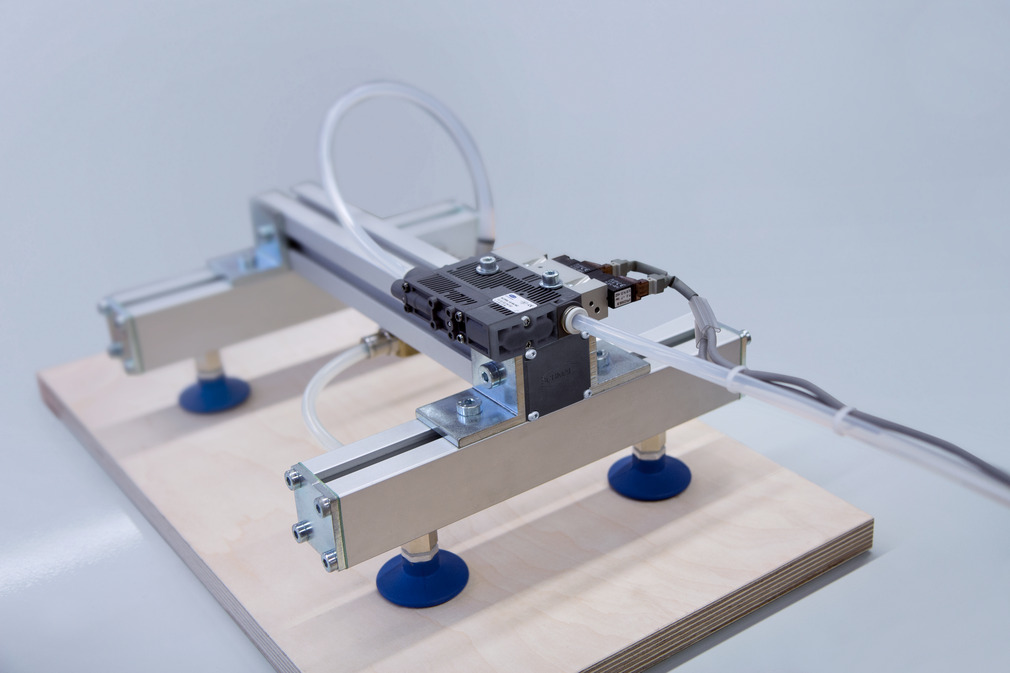

紧凑、超坚固，可直接安装在搬运系统上
推入式连接，无需额外的螺栓连接
可通过 DIN 导轨进行固定，也适合安装在控制柜中

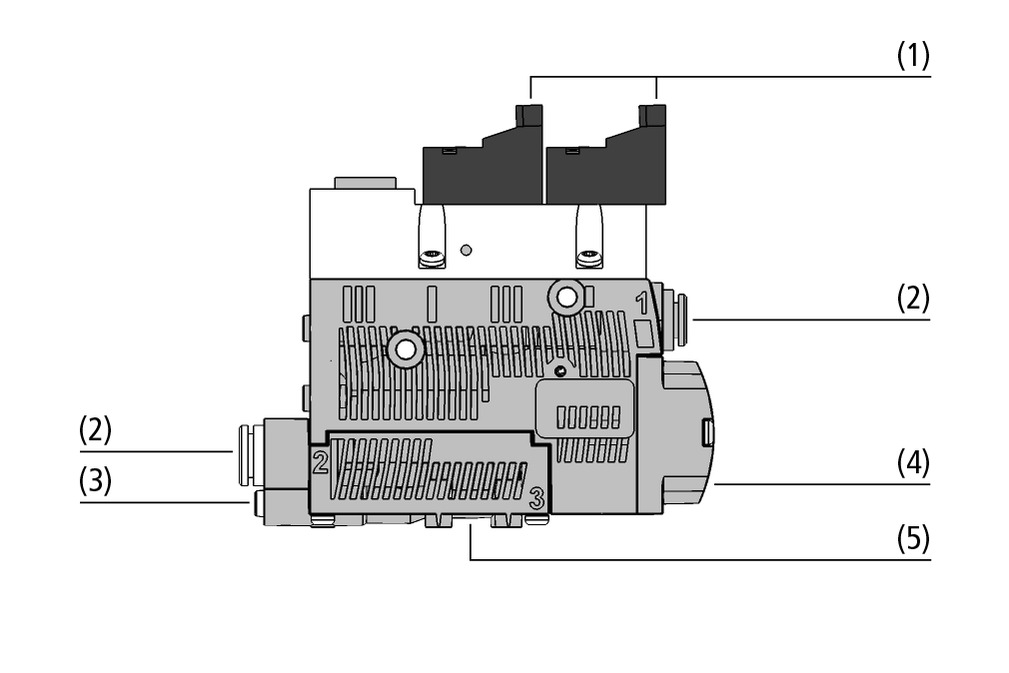

设计
设计
- 基本模块由高强度塑料制成
- 集成气动阀（1），常开或常闭功能
- 气动连接（2）采用按入式快接接头
- 螺丝（3）调整轻型工件吹气强度
- 开放式消音器（4）
技术参数
技术参数
- 抽吸能力可达 71 l/min
- 最多。真空：85%
- 塑料制成的基本主体
源动力
源动力
公制帝国
| 2 | 3 | 4 | 5 | 6 | |
|---|---|---|---|---|---|
| SCPSb 07 | 480.00 | 700.00 | 860.00 | 850.00 | 830.00 |
| SCPSb 2-07 | 345.00 | 560.00 | 790.00 | 890.00 | 880.00 |
| 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
|---|---|---|---|---|---|---|---|---|---|
| SCPSb 07 | 0.15 | 0.30 | 0.65 | 1.10 | 1.75 | 2.75 | 4.00 | 6.15 | 10.50 |
| SCPSb 2-07 | 0.00 | 0.15 | 0.40 | 0.65 | 1.00 | 1.50 | 2.80 | 4.20 | 7.00 |
| 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
|---|---|---|---|---|---|---|---|---|---|
| SCPSb 07 | 16.00 | 12.30 | 10.50 | 8.00 | 6.00 | 3.80 | 1.90 | 1.00 | 0.30 |
| SCPSb 2-07 | 37.20 | 28.10 | 19.90 | 12.50 | 7.50 | 3.90 | 2.00 | 1.00 | 0.30 |
| 2 | 3 | 4 | 5 | 6 | |
|---|---|---|---|---|---|
| SCPSb 10 | 470.00 | 700.00 | 850.00 | 830.00 | 815.00 |
| SCPSb 2-09 | 420.00 | 640.00 | 820.00 | 875.00 | 850.00 |
| 2 | 3 | 4 | 5 | 6 | |
|---|---|---|---|---|---|
| SCPSb 15 | 450.00 | 660.00 | 860.00 | 865.00 | 850.00 |
| SCPSb 2-14 | 385.00 | 590.00 | 800.00 | 890.00 | 870.00 |
| 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
|---|---|---|---|---|---|---|---|---|---|
| SCPSb 10 | 0.05 | 0.15 | 0.30 | 0.50 | 0.80 | 1.20 | 1.75 | 2.80 | 5.50 |
| SCPSb 2-09 | 0.00 | 0.00 | 0.00 | 0.20 | 0.45 | 0.85 | 1.45 | 2.50 | 5.00 |
| 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
|---|---|---|---|---|---|---|---|---|---|
| SCPSb 15 | 0.05 | 0.07 | 0.15 | 0.25 | 0.40 | 0.60 | 0.90 | 1.30 | 2.30 |
| SCPSb 2-14 | 0.00 | 0.00 | 0.05 | 0.10 | 0.20 | 0.35 | 0.65 | 1.20 | 2.30 |
| 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
|---|---|---|---|---|---|---|---|---|---|
| SCPSb 15 | 65.50 | 57.10 | 47.40 | 39.30 | 32.00 | 25.30 | 17.00 | 8.80 | 1.50 |
| SCPSb 2-14 | 71.80 | 61.40 | 52.50 | 42.20 | 31.90 | 23.50 | 15.30 | 8.50 | 1.20 |
| 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
|---|---|---|---|---|---|---|---|---|---|
| SCPSb 10 | 36.10 | 29.50 | 25.70 | 20.80 | 16.90 | 13.00 | 8.10 | 3.40 | 0.50 |
| SCPSb 2-09 | 49.60 | 42.10 | 34.40 | 24.70 | 17.00 | 11.40 | 7.20 | 3.30 | 0.50 |
结果 1至 10 个 26 项目
| 喷嘴尺寸 | 07 |
| 连接 | 气管 D6(1)-D6(2) |
| 吸率（max.） | 16 (l/min) |
| 耗气量 吸入 | 22 (l/min) |
| 最大真空 | -850 (mbar) |
| 控制阀 | |
| 发生器的功能 |
| 喷嘴尺寸 | 07 |
| 连接 | 气管 D6(1)-D6(2) |
| 吸率（max.） | 16 (l/min) |
| 耗气量 吸入 | 22 (l/min) |
| 最大真空 | -850 (mbar) |
| 控制阀 |
| 喷嘴尺寸 | 07 |
| 连接 | 气管 D6(1)-D6(2) |
| 吸率（max.） | 16 (l/min) |
| 耗气量 吸入 | 22 (l/min) |
| 最大真空 | -850 (mbar) |
| 控制阀 | |
| 发生器的功能 |
| 喷嘴尺寸 | 10 |
| 连接 | 气管 D6(1)-D6(2) |
| 吸率（max.） | 36 (l/min) |
| 耗气量 吸入 | 46 (l/min) |
| 最大真空 | -850 (mbar) |
| 控制阀 |
| 喷嘴尺寸 | 10 |
| 连接 | 气管 D6(1)-D6(2) |
| 吸率（max.） | 36 (l/min) |
| 耗气量 吸入 | 46 (l/min) |
| 最大真空 | -850 (mbar) |
| 控制阀 | |
| 发生器的功能 |
| 喷嘴尺寸 | 10 |
| 连接 | 气管 D6(1)-D6(2) |
| 吸率（max.） | 36 (l/min) |
| 耗气量 吸入 | 46 (l/min) |
| 最大真空 | -850 (mbar) |
| 控制阀 |
| 喷嘴尺寸 | 10 |
| 连接 | 气管 D6(1)-D6(2) |
| 吸率（max.） | 36 (l/min) |
| 耗气量 吸入 | 46 (l/min) |
| 最大真空 | -850 (mbar) |
| 控制阀 | |
| 发生器的功能 |
| 喷嘴尺寸 | 15 |
| 连接 | 气管 D6(1)-D8(2) |
| 吸率（max.） | 65.5 (l/min) |
| 耗气量 吸入 | 98.5 (l/min) |
| 最大真空 | -850 (mbar) |
| 控制阀 |
| 喷嘴尺寸 | 15 |
| 连接 | 气管 D6(1)-D8(2) |
| 吸率（max.） | 65.5 (l/min) |
| 耗气量 吸入 | 98.5 (l/min) |
| 最大真空 | -850 (mbar) |
| 控制阀 | |
| 发生器的功能 |
