基本型真空发生器 SEG

抽吸速率从7 l / min到370 l / min

直接进入产品

主体带文丘里喷嘴和消音器（可选），绝对耐磨、免维护

采用紧凑、轻巧的铝制结构，是狭小空间和高动态应用（如机械手、机器人、供给系统等）的理想之选

多功能真空发生器经过优化，高效并能节省压缩空气

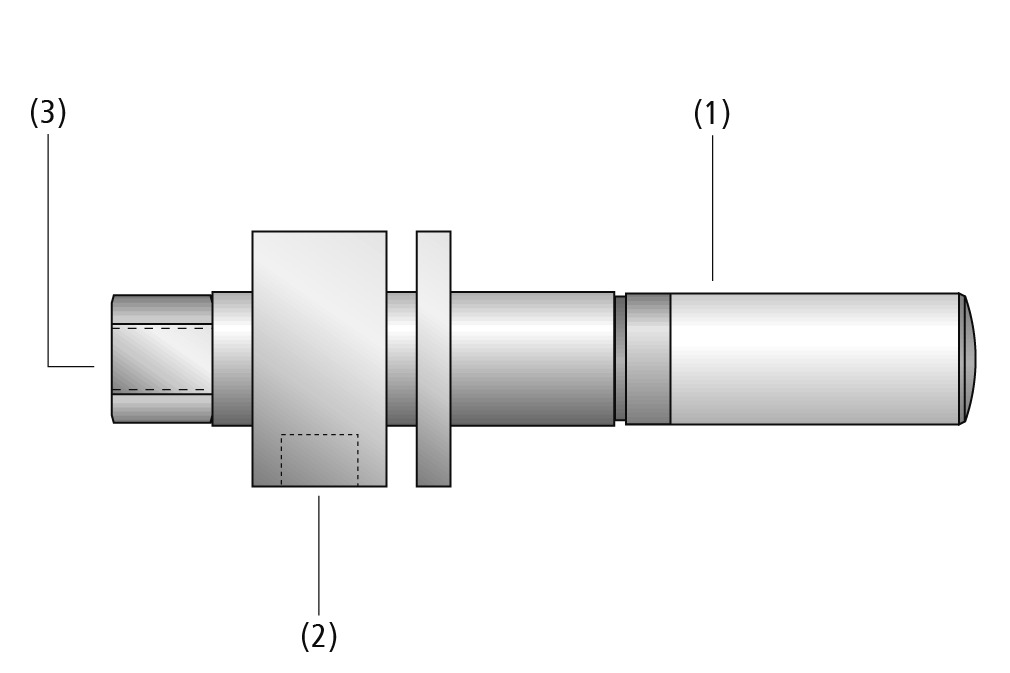

设计

主体由阳极氧化铝制成
喷嘴系统为黄铜材质
塑料消音器（1）
真空连接（2）
压缩空气连接（3）

技术参数

抽吸能力可达 370 l/min
最多。真空：85%
阳极氧化铝制本体

源动力

公制

帝国

	2.5	3	3.5	4	4.5	5	5.5	6
SEG HS	400.00	500.00	610.00	720.00	825.00	870.00	885.00	880.00
SEG LS	270.00	325.00	390.00	450.00	510.00	520.00	520.00	520.00

	50	100	200	300	400	500	600	700	800
SEG 05 HS	0.34	0.76	1.80	3.02	4.55	6.57	9.58	14.80	22.40
SEG 07 HS	0.17	0.36	0.85	1.45	2.18	3.25	4.67	7.34	14.60
SEG 10 HS	0.09	0.16	0.34	0.59	0.96	1.42	2.03	3.30	7.36
SEG 15 HS	0.05	0.07	0.19	0.31	0.48	0.72	1.12	1.70	3.60

	50	100	200	300	400	500
SEG 20 LS	0.01	0.04	0.15	0.26	0.50	0.83
SEG 25 LS	0.01	0.03	0.11	0.18	0.33	0.60
SEG 30 LS	0.01	0.01	0.06	0.12	0.20	0.40

	50	100	200	300	400	500	600	700	800
SEG 20 HS	0.03	0.05	0.11	0.16	0.24	0.35	0.50	1.08	1.65
SEG 25 HS	0.01	0.03	0.06	0.09	0.14	0.20	0.30	0.49	1.10
SEG 30 HS	0.01	0.02	0.04	0.06	0.10	0.15	0.21	0.42	0.80

	0	50	100	200	300	400	500	600	700	800
SEG 05 HS	7.00	5.90	5.10	4.30	3.40	2.60	1.90	1.40	0.50	0.20
SEG 07 HS	14.00	11.70	10.30	8.60	6.80	5.30	3.90	2.80	1.10	0.40
SEG 10 HS	34.00	33.00	29.00	25.00	22.00	18.00	15.00	9.00	6.00	3.00
SEG 15 HS	69.00	64.00	60.00	53.00	43.00	36.00	30.00	22.00	16.00	8.00

	0	50	100	200	300	400	500	600	700	800
SEG 20 HS	124.00	116.00	104.00	92.00	78.00	64.00	48.00	32.00	23.00	10.00
SEG 25 HS	184.00	180.00	170.00	146.00	120.00	96.00	72.00	47.00	28.00	13.00
SEG 30 HS	240.00	225.00	215.00	198.00	165.00	130.00	100.00	64.00	36.00	16.00

	0	50	100	200	300	400	500
SEG 20 LS	170.00	155.00	138.00	100.00	75.00	46.00	8.00
SEG 25 LS	260.00	248.00	233.00	182.00	121.00	62.00	28.00
SEG 30 LS	370.00	345.00	315.00	242.00	173.00	102.00	80.00

	0	0	0	0	0	0	0	0
SEG HS	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03
SEG LS	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.02

	1,415.84	2,831.68	5,663.37	8,495.05	11,326.74	14,158.42	16,990.11	19,821.79	22,653.48
SEG 05 HS	9.63	21.52	50.97	85.52	128.84	186.04	271.28	419.09	634.30
SEG 07 HS	4.81	10.19	24.07	41.06	61.73	92.03	132.24	207.85	413.43
SEG 10 HS	2.55	4.53	9.63	16.71	27.18	40.21	57.48	93.45	208.41
SEG 15 HS	1.42	1.98	5.38	8.78	13.59	20.39	31.71	48.14	101.94

	1,415.84	2,831.68	5,663.37	8,495.05	11,326.74	14,158.42
SEG 20 LS	0.28	1.13	4.25	7.36	14.16	23.50
SEG 25 LS	0.28	0.85	3.11	5.10	9.34	16.99
SEG 30 LS	0.28	0.28	1.70	3.40	5.66	11.33

	1,415.84	2,831.68	5,663.37	8,495.05	11,326.74	14,158.42	16,990.11	19,821.79	22,653.48
SEG 20 HS	0.85	1.42	3.11	4.53	6.80	9.91	14.16	30.58	46.72
SEG 25 HS	0.28	0.85	1.70	2.55	3.96	5.66	8.50	13.88	31.15
SEG 30 HS	0.28	0.57	1.13	1.70	2.83	4.25	5.95	11.89	22.65

	0	1.77	3.53	7.06	10.59	14.12	17.65	21.18	24.71	28.24
SEG 05 HS	0.25	0.21	0.18	0.15	0.12	0.09	0.07	0.05	0.02	0.01
SEG 07 HS	0.49	0.41	0.36	0.30	0.24	0.19	0.14	0.10	0.04	0.01
SEG 10 HS	1.20	1.16	1.02	0.88	0.78	0.64	0.53	0.32	0.21	0.11
SEG 15 HS	2.44	2.26	2.12	1.87	1.52	1.27	1.06	0.78	0.56	0.28

	0	1.77	3.53	7.06	10.59	14.12	17.65	21.18	24.71	28.24
SEG 20 HS	4.38	4.09	3.67	3.25	2.75	2.26	1.69	1.13	0.81	0.35
SEG 25 HS	6.50	6.35	6.00	5.15	4.24	3.39	2.54	1.66	0.99	0.46
SEG 30 HS	8.47	7.94	7.59	6.99	5.82	4.59	3.53	2.26	1.27	0.56

	0	1.77	3.53	7.06	10.59	14.12	17.65
SEG 20 LS	6.00	5.47	4.87	3.53	2.65	1.62	0.28
SEG 25 LS	9.18	8.75	8.22	6.42	4.27	2.19	0.99
SEG 30 LS	13.06	12.18	11.12	8.54	6.11	3.60	2.82

文件

本产品的匹配文档可在本节中找到。

证件	语种
产品系列概述	中文

文件也有完整的英文版本。

证件	语种
产品系列概述	英語

结果 1至 10 个 22 项目

SEG 07 HS SDA

物料号: 10.02.01.00110

带坚固外壳的基本型真空发生器通用型

喷嘴直径	0.7 (mm)
形状	用于高真空工作压力
增加功能发生器	軸向消音器
吸率（max.）	14 (l/min)
耗气量吸入	21 (l/min)

SEG 10 HS SDA

物料号: 10.02.01.00111

带坚固外壳的基本型真空发生器通用型

喷嘴直径	1 (mm)
形状	用于高真空工作压力
增加功能发生器	軸向消音器
吸率（max.）	34 (l/min)
耗气量吸入	49 (l/min)

SEG 15 HS SDA

物料号: 10.02.01.00112

带坚固外壳的基本型真空发生器通用型

喷嘴直径	1.5 (mm)
形状	用于高真空工作压力
增加功能发生器	軸向消音器
吸率（max.）	69 (l/min)
耗气量吸入	102 (l/min)

SEG 20 HS SDA

物料号: 10.02.01.00113

带坚固外壳的基本型真空发生器通用型

喷嘴直径	2 (mm)
形状	用于高真空工作压力
增加功能发生器	軸向消音器
吸率（max.）	124 (l/min)
耗气量吸入	186 (l/min)

SEG 20 LS SDA

物料号: 10.02.01.00114

带坚固外壳的基本型真空发生器通用型

喷嘴直径	2 (mm)
形状	用于提供高抽吸能力
增加功能发生器	軸向消音器
吸率（max.）	170 (l/min)
耗气量吸入	186 (l/min)

SEG 25 HS SDA

物料号: 10.02.01.00115

带坚固外壳的基本型真空发生器通用型

喷嘴直径	2.5 (mm)
形状	用于高真空工作压力
增加功能发生器	軸向消音器
吸率（max.）	184 (l/min)
耗气量吸入	275 (l/min)

SEG 25 LS SDA

物料号: 10.02.01.00116

带坚固外壳的基本型真空发生器通用型

喷嘴直径	2.5 (mm)
形状	用于提供高抽吸能力
增加功能发生器	軸向消音器
吸率（max.）	260 (l/min)
耗气量吸入	275 (l/min)

SEG 30 HS SDA

物料号: 10.02.01.00117

带坚固外壳的基本型真空发生器通用型

喷嘴直径	3 (mm)
形状	用于高真空工作压力
增加功能发生器	軸向消音器
吸率（max.）	240 (l/min)
耗气量吸入	392 (l/min)

SEG 30 LS SDA

物料号: 10.02.01.00118

带坚固外壳的基本型真空发生器通用型

喷嘴直径	3 (mm)
形状	用于提供高抽吸能力
增加功能发生器	軸向消音器
吸率（max.）	370 (l/min)
耗气量吸入	392 (l/min)

SEG 10 HS

物料号: 10.02.01.00247

带坚固外壳的基本型真空发生器通用型

喷嘴直径	1 (mm)
形状	用于高真空工作压力
吸率（max.）	34 (l/min)
耗气量吸入	49 (l/min)
