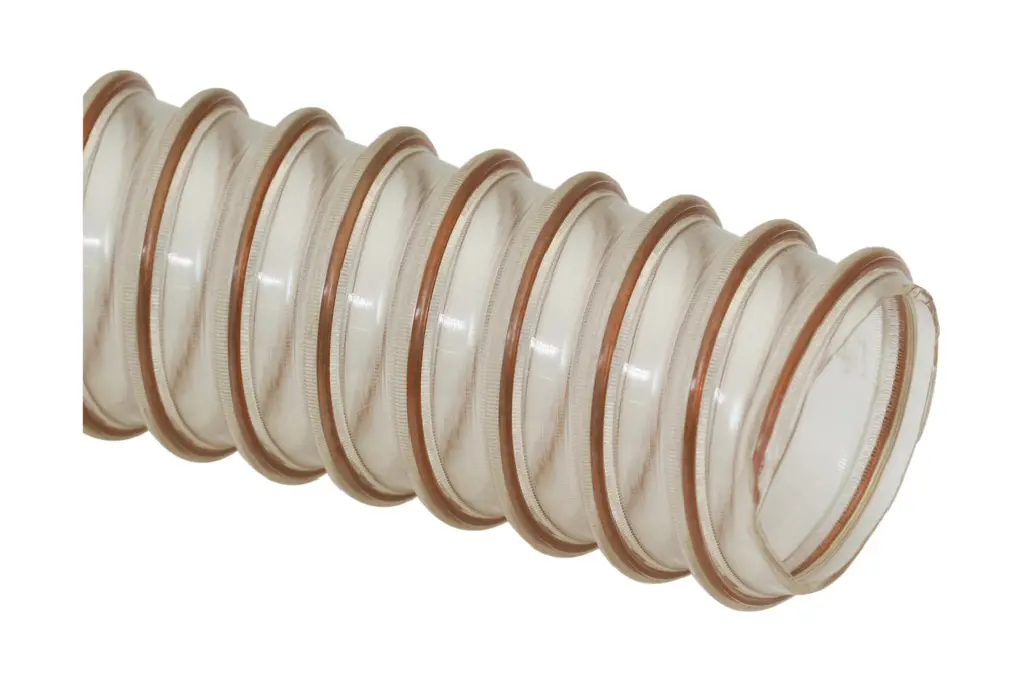

VSL 49-38 PU-DS-AS TR HD
物料号: 10.07.09.00052
真空和压缩空气系统软管
行业： 通用
| 外部直径 D | 49 (mm) |
| 内径 d | 38 (mm) |
| 最大长度 | 15 (m) |
| 材料 软管 | 聚氨酯、螺旋钢丝、防静电 |
| 最小弯曲半径 | 104 (mm) |
| 压力范围（操作手柄压力） [bar] | -0,94 ... 4,39 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 透明色 |

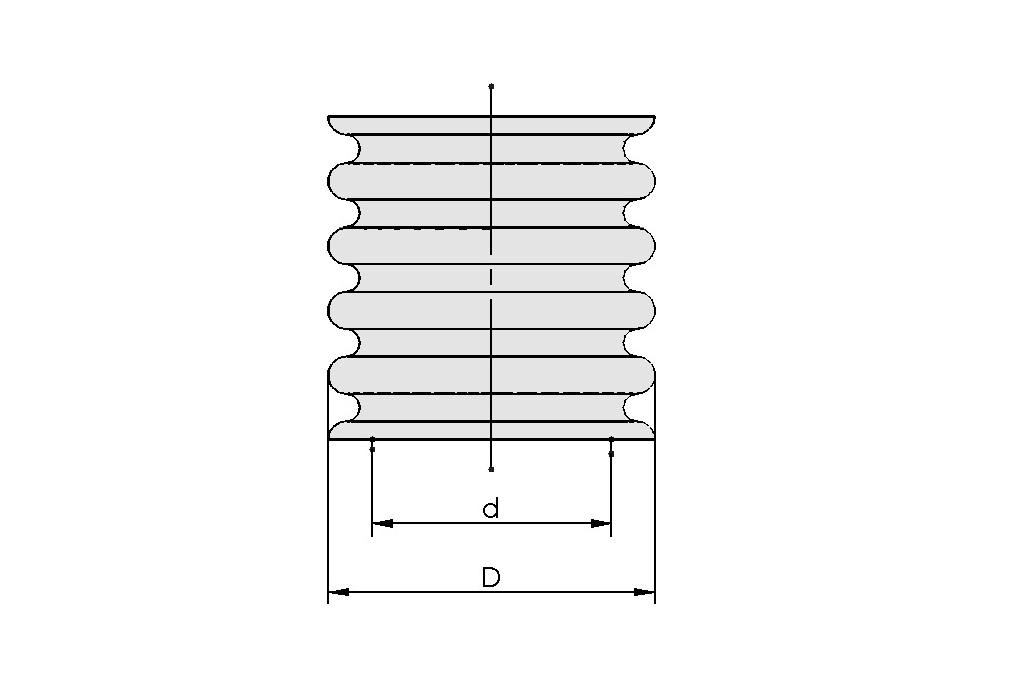

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 38 mm |
| D | 49 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 设计软管类型 | 49-38 |
| 压力范围（操作手柄压力） [bar] | -0,94 ... 4,39 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 最小弯曲半径 | 104 mm |
| 最大长度 | 15 m |
| 重量 / 米 | 790 g/m |
| 重量 / 米 | 0.79 kg/m |
| 材料 软管 | 聚氨酯、螺旋钢丝、防静电 |
| 产品系列 | VSL |
文件
文件
辅料
ST G1-1/2-AG 38 MS-V10.08.03.00170软管真空管喷嘴
| 螺纹 G1 | G1-1/2"-M |
| 软管直径（建议）d | 38 (mm) |
| 材料 | 黄铜 |
| 表面 | 镀镍 |
| 长度 L | 12.2 (mm) |
| 公称直径 dn | 29.9 (mm) |
