SVB-T 4
物料号: 10.09.02.00020
连接插头，T 型连接
行业： 通用
| 软管外直径 | 4 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 长度 L | 34 (mm) |

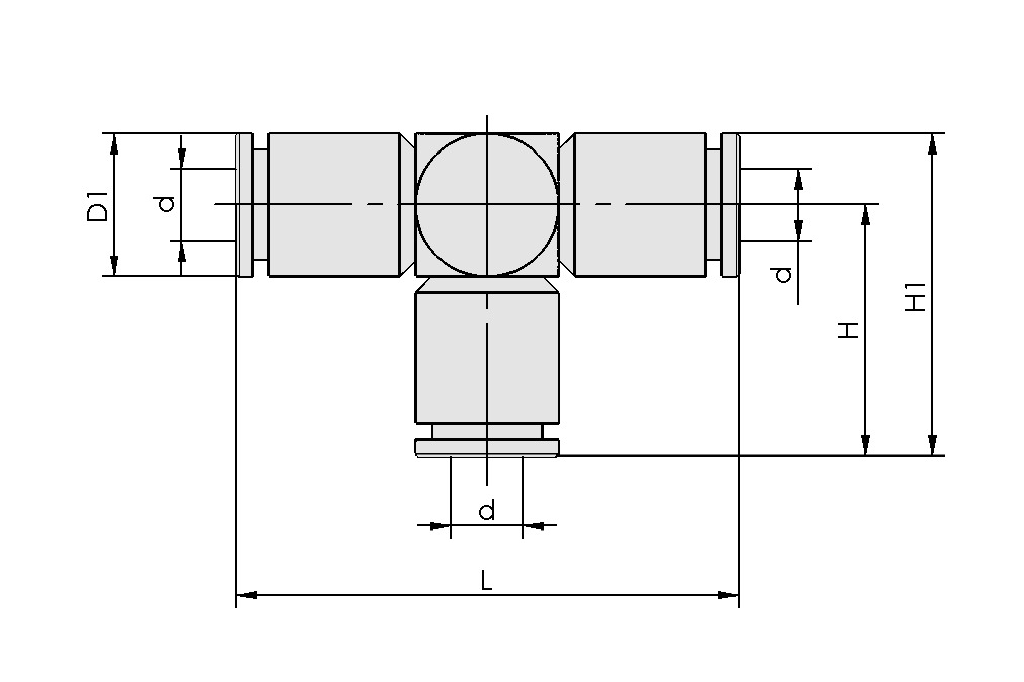

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 4 mm |
| D1 | 8.6 mm |
| H | 16.3 mm |
| H1 | 20.6 mm |
| L | 34 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 设计软管类型 | 软管 D = 4 d = 2 |
| 设计软管类型 | 4-2 |
| 材料 | 黄铜 |
| 压力范围（操作手柄压力） [bar] | -1.00 ... 15.00 bar |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 重量 | 13 g |
| 产品系列 | STV |
