STV-WF G1/4-AG 6
物料号: 10.08.02.00169
推入式安装，可旋转（绕轴）和锁定 和可锁定
行业： 通用
| 螺纹 G1 | G1/4"-M |
| 软管外直径 | 6 (mm) |
| 材料 | 镀镍 |
| 操作手柄的工作温度 | -10 ... 70 °C |
| 长度 L | 22.9 (mm) |

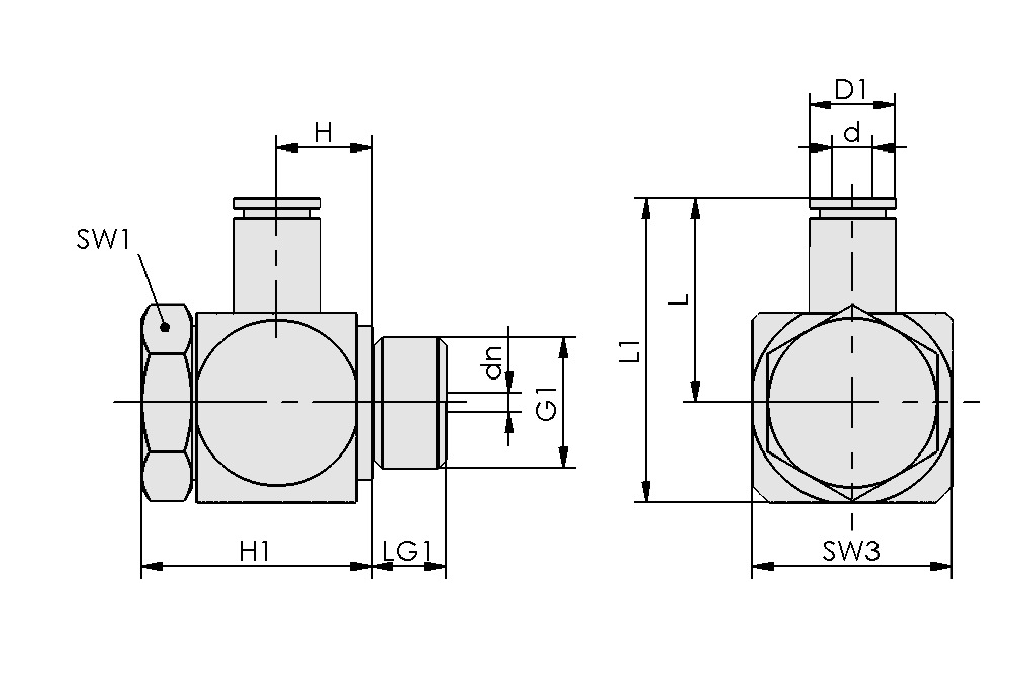

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 6 mm |
| G1 | G1/4"-M |
| dn | 7.2 mm |
| D1 | 11.8 mm |
| H | 9.8 mm |
| H1 | 23.9 mm |
| L | 22.9 mm |
| L1 | 32.9 mm |
| LG1 | 6.7 mm |
| SW1 | 17 mm |
| SW3 | 20 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 设计软管类型 | 软管 D = 6 d = 4 |
| 设计软管类型 | 6-4 |
| 材料 | 镀镍 |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 15.00 bar |
| 操作手柄的工作温度 | -10 ... 70 °C |
| 重量 | 57 g |
| 产品系列 | STV |
文件
文件
辅料
VSL 6-4 PTFE MI-TR10.07.09.00157真空和压缩空气系统软管
| 外部直径 D | 6 (mm) |
| 内径 d | 4 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | 聚四氟乙烯 |
| 最小弯曲半径 | 35 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -190 ... 260 °C |
| 颜色 | 乳白色透明 |
VSL 6-4 PU MI-TR10.07.09.00002真空和压缩空气系统软管
| 外部直径 D | 6 (mm) |
| 内径 d | 4 (mm) |
| 最大长度 | 500 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 35 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
