STV-WF M5-AG 4
物料号: 10.08.02.00165
推入式安装，可旋转（绕轴）和锁定 和可锁定
行业： 通用
| 螺纹 G1 | M5-M |
| 软管外直径 | 4 (mm) |
| 材料 | 镀镍 |
| 操作手柄的工作温度 | -10 ... 70 °C |
| 长度 L | 16.5 (mm) |

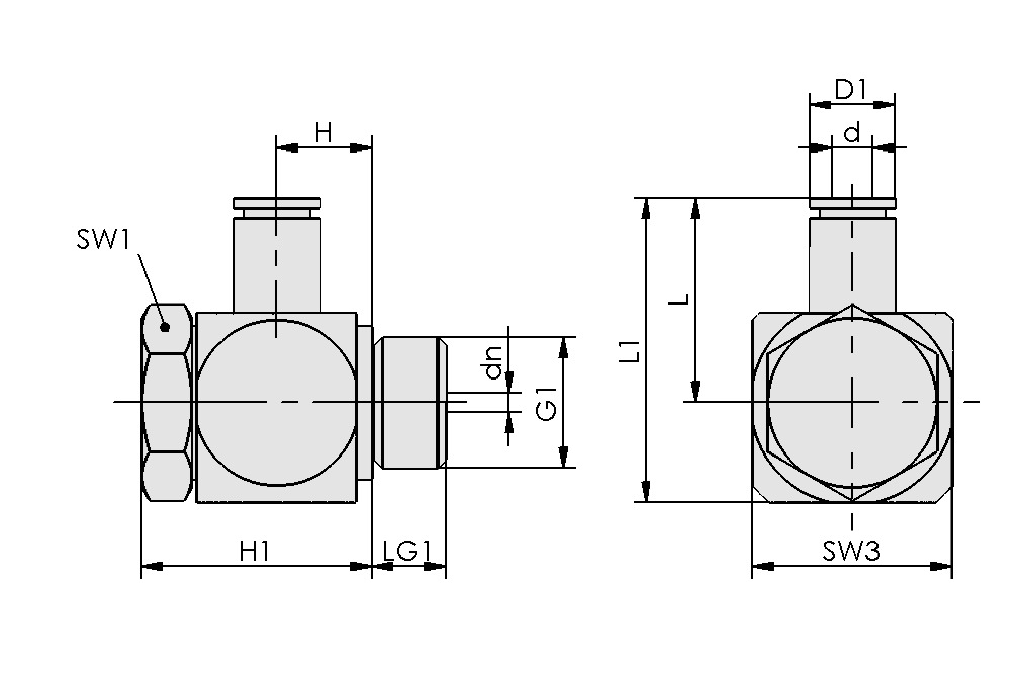

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 4 mm |
| G1 | M5-M |
| dn | 2.5 mm |
| D1 | 8.6 mm |
| H | 8.4 mm |
| H1 | 16.6 mm |
| L | 16.5 mm |
| L1 | 20.1 mm |
| LG1 | 3.5 mm |
| SW1 | 8 mm |
| SW3 | 8.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 设计软管类型 | 软管 D = 4 d = 2 |
| 设计软管类型 | 4-2 |
| 材料 | 镀镍 |
| 压力范围（操作手柄压力） [bar] | -1.00 ... 15.00 bar |
| 操作手柄的工作温度 | -10 ... 70 °C |
| 重量 | 9 g |
| 产品系列 | STV |
文件
文件
辅料
VSL 4-2 PU MI-TR10.07.09.00001真空和压缩空气系统软管
| 外部直径 D | 4 (mm) |
| 内径 d | 2 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 20 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -40 ... 60 °C |
| 颜色 | 乳白色透明 |
VSL 4-2.7 PA MI-TR10.07.09.00063真空和压缩空气系统软管
| 外部直径 D | 4 (mm) |
| 内径 d | 2.7 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | PA |
| 最小弯曲半径 | 30 (mm) |
| 压力范围（操作手柄压力） [bar] | -0,95 ... 20,00 bar |
| 操作手柄的工作温度 | -40 ... 90 °C |
| 颜色 | 乳白色透明 |
