| 形状 | 快速 |
| 尺寸（长 x 宽） | 145x145 |
| 高度 H | 50 (mm) |
| 吸盘行程 Z | 9 (mm) |
| 装夹范围（毫米 | 15.0 ... 85.0 mm |
带免工具快速调节装置的三角夹板，安装时间极短
夹持力高达 700N，即使是狭窄的工件也能安全固定
无需额外介质，因为装夹可通过 CNC 加工中心站的操作手柄真空激活
夹板和夹紧面上的特殊摩擦材料，确保即使在较高的加工力下也能安全固定工件

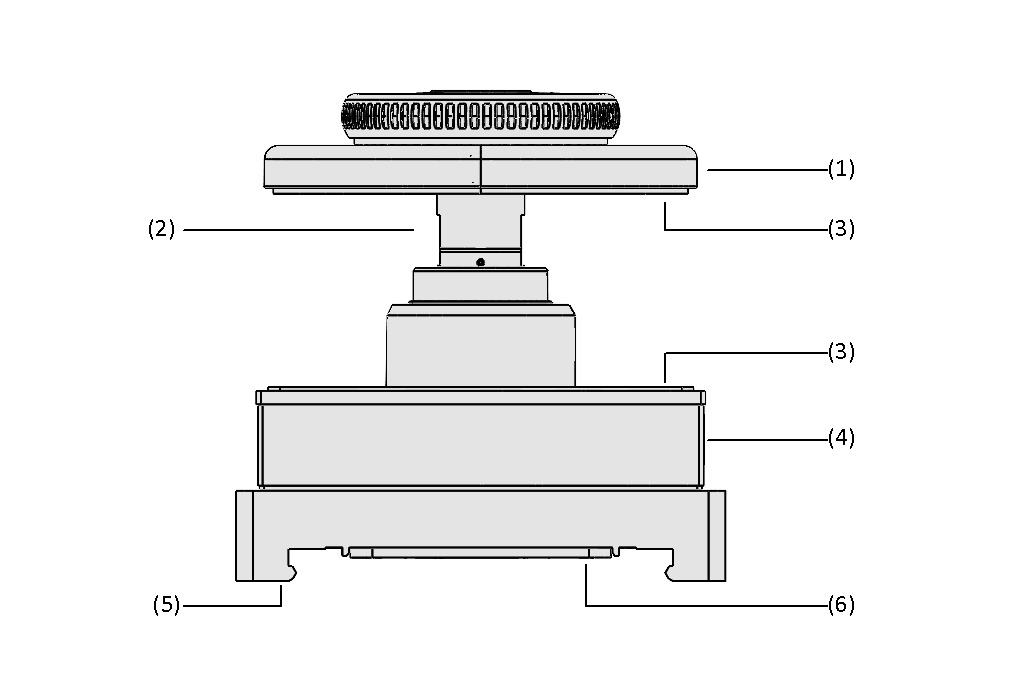

设计
设计
- 三角夹板 (1)，无需工具即可根据工件调整夹紧高度和支承面，在激活真空后可降低高度
- 可调整装夹范围的延伸部分 (2)
- 用于优化横向剪力吸收的摩擦材料 (3)
- 坚固的铝制主体 (4)，配有燕尾槽安装座 (5)，可固定在 SCM / Morbidelli 的 TVN 条形台上。
- 耐用的密封结构 (6) 经过优化，可使装夹在条形台上轻松滑动
技术参数
技术参数
- 用于单片机 TVN 控制台的夹具系统
- 用于窗框和窗口型材
- 采用机械预固定法
