适配板AP-S4

真空吸块固定器 VCBL-B
直接进入产品

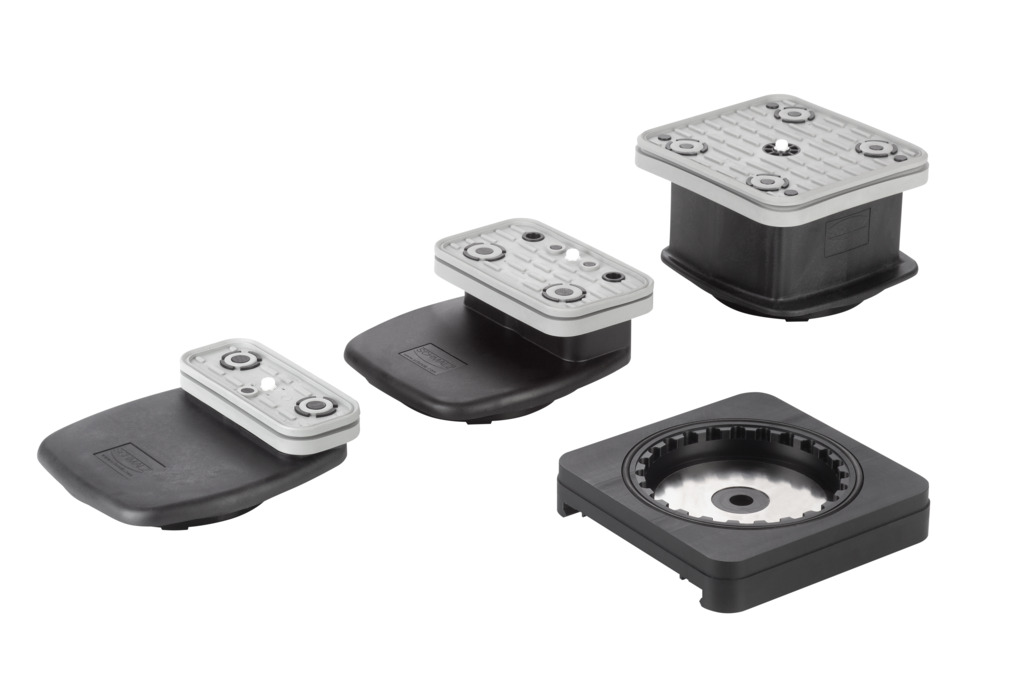

由适配器板和真空吸块组成的模块化系统为真空吸块的定位提供了最大的灵活性

不同高度的真空吸块可实现多种工作高度,根据不同的机械,还可进行五轴加工

由于高度兼容,可与施迈茨 VCBL-S4 和原装设备真空吸块混合操作手柄

通过感应阀,未使用的吸盘胶皮可留在机器台面上

设计
  • 用于密封吸盘胶皮底部表面的密封环 (1)
  • 坚固的主体 (2) 由塑料制成
  • 用于 SCM / Morbidelli TVN 控制台机械预紧的燕尾安装座 (3)
  • 安装真空吸盘(4)的吸盘安装块 VCBL-B
  • 真空吸块 VCBL-B (5) 是可用的附件
技术参数
  • 用于单气路真空系统
  • 集成式感应阀
  • 采用机械预固定法
文件

本产品的匹配文档可在本节中找到。

证件语种
中文

文件也有完整的英文版本。

证件语种
英語

筛选结果

结果 1至 2 个 2 项目

AP-S4-145x145x21

物料号: 10.01.12.03623

适配器板AP 用于与 真空块VCBL-B和VCBL-S6-CUP

对于单片机条形台系统(TVN)
工作高度 H (AH)50 (mm)
长度 L145 (mm)
宽度 B145 (mm)
高度 H21 (mm)
AP-S4-145x145x36

物料号: 10.01.12.04013

适配器板AP 用于与 真空块VCBL-B和VCBL-S6-CUP

对于单片机条形台系统(TVN)
工作高度 H (AH)110 (mm)
长度 L145 (mm)
宽度 B145 (mm)
高度 H36 (mm)
