单独的真空吸块 VCBL-GL-C

高度为80毫米至125毫米，或按要求提供

通过单独调试的吸盘对工件表面的最佳夹持，获得最大的夹持力

特殊的摩擦材料可吸收高侧向力

校准的摩擦垫实现了精确夹持和最高的加工质量

坚固的设计和可更换的密封圈使其使用寿命长久

带有反转功能的版本可以用同一个吸盘加工镜像工件（如左右两边的窗户）。

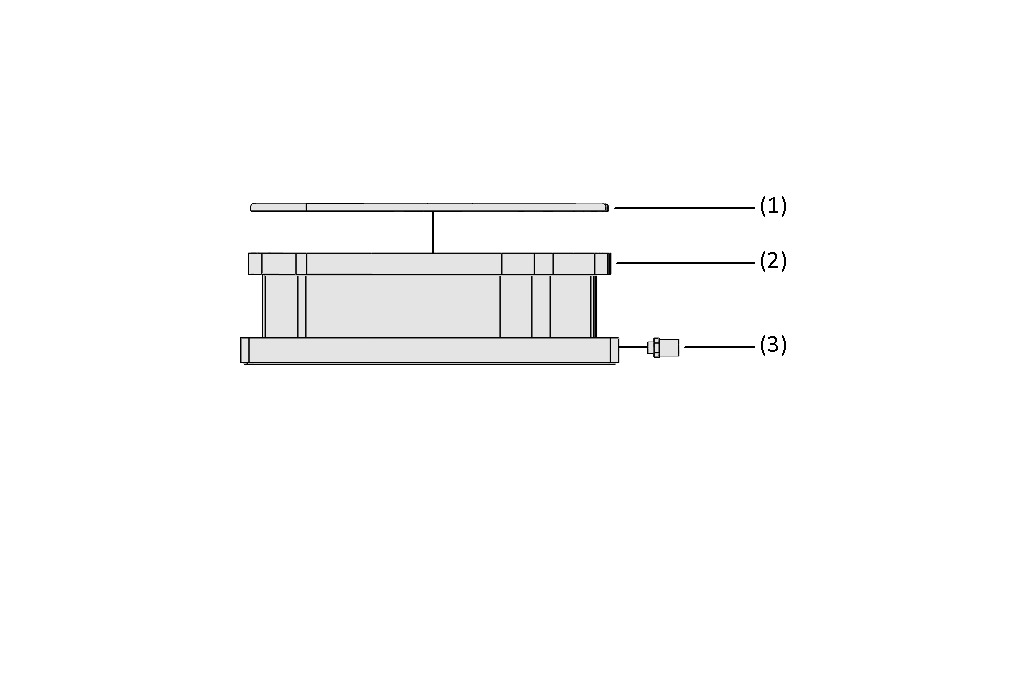

设计

订购信息

订单信息

施迈茨根据客户的个性化尺寸生产真空吸块。上吸盘根据客户工件的几何形状生产。底部吸盘的相应尺寸为矩形（类型 1 和类型 2），或者也有单独的几何形状（类型 3）。

如果尺寸、高度或其他需求与设计参数中列出的尺寸不同，则必须逐一检查可行性。

从工件到单个真空吸块 VCBL-GL-C 的订购工艺：

客户可用的工件 DXF 文件
确定需求类型
- 类型 1 上吸盘无肩（X = 0mm）
- 类型 2，带 12 毫米后跟，如骨料浸入式
- 类型 3 带转动功能，例如用于加工镜面工件的左右部件序号
确定工件外缘和真空吸块外缘之间的需求偏移量（偏移量 SO）
根据工件尺寸减去偏移量（偏移量 SO）确定吸盘胶皮尺寸（S、M、L 或单个尺寸）
向您的施迈茨联系人或通过联系表格进行调查，审查以下信息
- 工件的 DXF 文件*。
- 所需吸盘胶皮的类型和尺寸（例如类型 2，尺寸 M）
- 偏置 SO
- 高度 H
- 如有必要，与设计数据不同的其他需求

* 对工件 DXF 文件的需求：
指明毫米（mm）或英寸（in）的测量单元。
指定比例尺（1:XX）
工件的尺寸标注

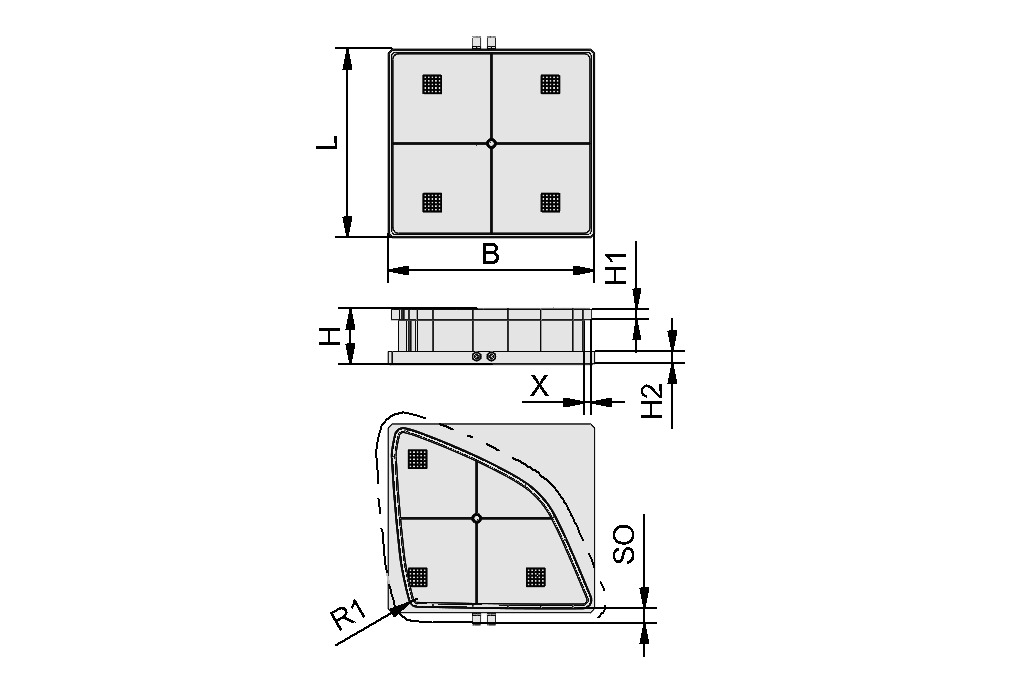

设计参数

类型	B	H	H1	H2	L	R1	偏移 SO*	X	气管连接
类型 1 - 标准真空吸块	S = 最大135 毫米 M = 最大200 毫米 L = 最大320 毫米	80 - 125 毫米	18 毫米	21 毫米	S = 最大300 毫米 M = 最大300 毫米 L = 最大400 毫米	最小15 毫米	单个	0 毫米	用于 VSL 8/6
类型 2 - 标准带跟真空吸块	S = 最大135 毫米 M = 最大200 毫米 L = 最大320 毫米	80 - 125 毫米	18 毫米	21 毫米	S = 最大300 毫米 M = 最大300 毫米 L = 最大400 毫米	最小15 毫米	单个	12 毫米	用于 VSL 8/6
类型 3 - 带旋转（各个方向）功能的真空吸块	S = 最大135 毫米 M = 最大200 毫米 L = 最大320 毫米	80 - 125 毫米	18 毫米	21 毫米	S = 最大300 毫米 M = 最大300 毫米 L = 最大400 毫米	最小15 毫米	单个	12 毫米	用于 VSL 8/6

* 工件轮廓和吸盘胶皮轮廓之间的偏差

技术参数

产品介绍

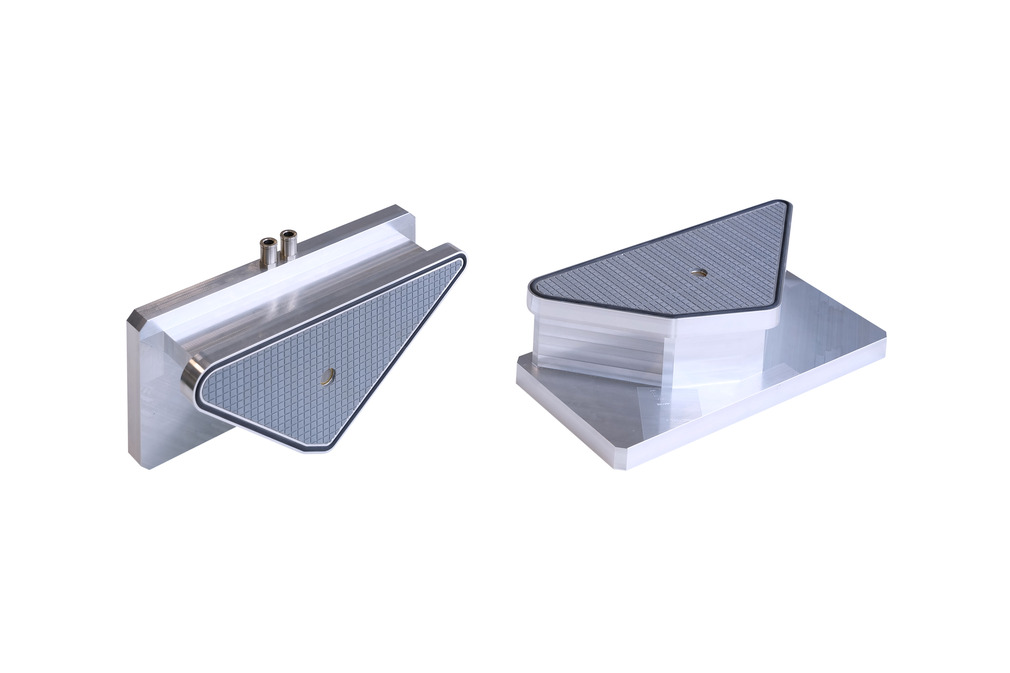

标准带有凸台的真空吸块

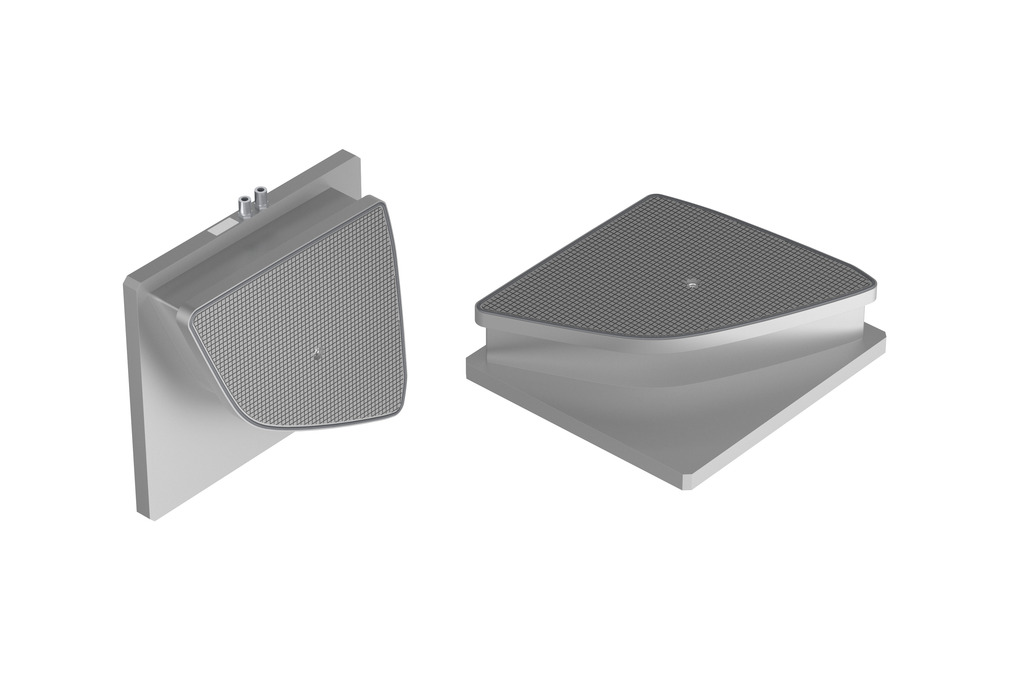

标准带跟真空吸块

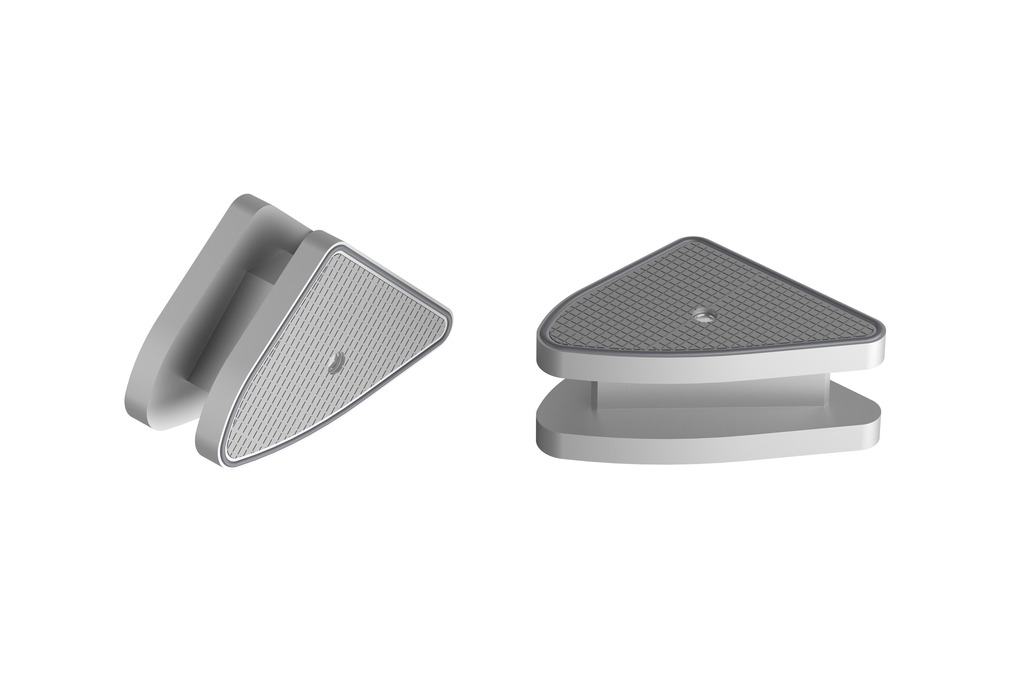

具有反功能的真空吸块
