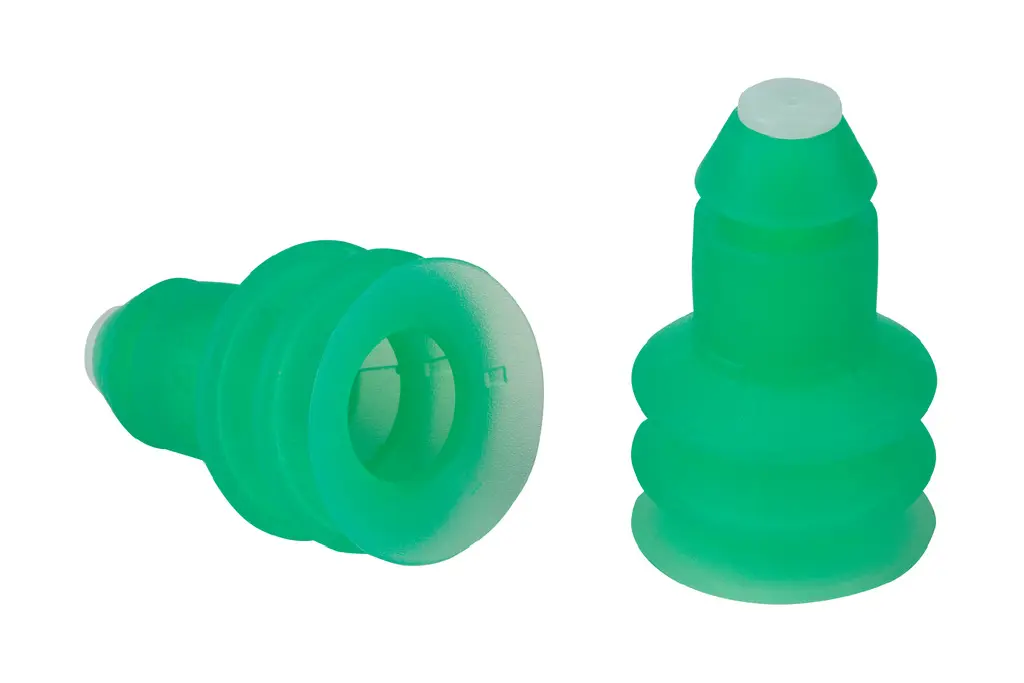

SPB2 20 SI-40 SW80 P
物料号: 10.01.06.03220
波纹吸盘（圆） 带 2.5 Corr. 用于动态搬运纸板和刚性包装
行业： 包装
| 尺寸 | 20 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 40 (Shore A) |
| 吸盘折数 | 2.5 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 8.5 mm |
| d1 | 11.8 mm |
| d2 | 10.2 mm |
| d5 | 7.9 mm |
| dn | 0.8 mm |
| D1 | 20 mm |
| 最大值（S） | 20.5 mm |
| Ds | 19.6 mm |
| H | 24.3 mm |
| H2 | 2.2 mm |
| H3 | 8.2 mm |
| H5 | 2 mm |
| Z（吸盘行程） | 9 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 4.9 N |
| 拉脱力 | 8 N |
| 卷数 | 2.5 cm³ |
| 工件最小半径（凸面） | 25 mm |
| 尺寸 | 20 |
| 吸盘折数 | 2.5 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 40 Shore A |
| 重量 | 2.5 g |
| 产品系列 | SPB2 |
文件
文件
备件
SPB2 20 SI-40 P10.01.06.03125波纹吸盘（圆）
带 2.5 Corr.
用于动态搬运纸板和刚性包装
| 尺寸 | 20 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 40 (Shore A) |
| 吸盘折数 | 2.5 |
| 形状 | 快插 |
